Контактор для конденсатора КМЭК 12,5квар 400В 1NО+1NC EKF PROxima | ctrk-s-25-12,5-400

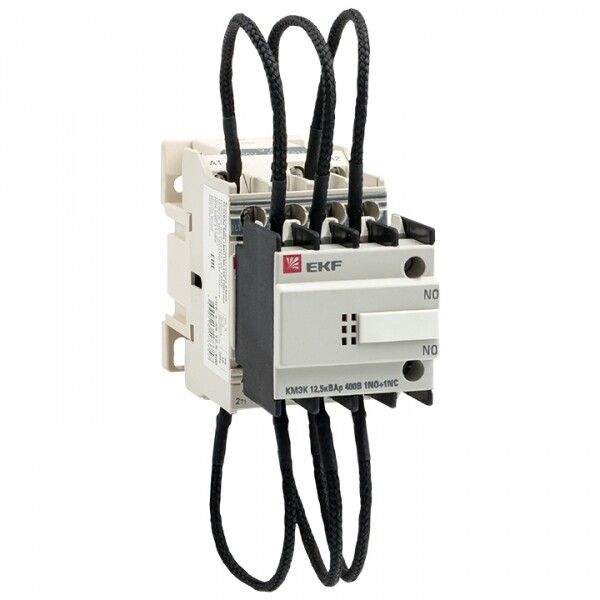

Контактор для конденсатора КМЭК 12,5 кВА 400 В 1 нормально открытое + 1 нормально закрытое от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с простой установкой на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК 12,5 кВА 400 В 1 нормально открытое + 1 нормально закрытое используется исключительно для коммутации конденсаторов в установках компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Подходит для промышленных объектов: цехов, насосных станций, компрессорных установок, где требуется автоматическая регулировка коэффициента cosφ.

Технические характеристики

• Номинальная реактивная мощность: 12,5 кВАр
• Номинальный ток: 18,1 А
• Напряжение катушки управления: 400 В переменного тока (AC)
• Количество контактов: 4 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 6 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 12,5 кВА 400 В 1 нормально открытое + 1 нормально закрытое устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте медные жилы сечением до 6 мм2 - большие сечения требуют доработки зажимов. Винтовые клеммы затягиваются моментом 0,5–0,7 Нм. Обязательно подключите контактную группу управления к сети 400 В AC - напряжение ниже 340 В может вызвать некорректное срабатывание. Балластные сопротивления уже встроены - внешние индуктивности не нужны.

Безопасность и стандарты

Контактор для конденсатора КМЭК 12,5 кВА 400 В 1 нормально открытое + 1 нормально закрытое сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с высокими токами включения. Применение в соответствии с инструкциями снижает риск сваривания контактов и перегрева. IP20 не обеспечивает защиту от пыли и воды - устройство монтируют внутри щитов с классом защиты не ниже IP54.

Преимущества

• Специально оптимизирован для работы с конденсаторами - выдерживает импульсы тока до 20× номинала
• Встроенная система гашения переходных процессов (балластные сопротивления) продлевает срок службы контактов
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Корпус выполнен из самозатухающего пластика, устойчив к перегреву
• Долгий гарантийный срок - 84 месяца - подтверждает надёжность конструкции

Ограничения применения

• Не применяется для постоянного тока (DC) - только для переменного тока 400 В
• Не подходит для нагрузок с индуктивным характером (например, двигатели, трансформаторы)
• Не допускается использование вне герметичных шкафов - IP20 не защищает от пыли и влаги
• Не рекомендовано применение при температурах выше +40 C или ниже −40 C
• Не следует подключать параллельно другие контакторы без согласования с проектировщиком системы КРМ

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводе по производству стали
• Щиты распределения электроэнергии в ЖКХ с большим количеством люминесцентного освещения
• Компрессорные станции, где частые запуски вызывают скачки cosφ
• Объекты с преобладанием емкостной нагрузки: LED-системы, ИБП, частотные преобразователи

Практические советы

• При замене старого контактора проверьте, чтобы новый был того же типа - КМЭК 12,5 кВА 400 В 1НО+1НЗ - иначе возможна перегрузка батареи
• Перед первым включением убедитесь, что конденсаторы полностью разряжены - даже после отключения они могут сохранять заряд
• Не используйте этот контактор в качестве основного рубильника - он служит только для частого переключения, а не для аварийного отключения
• При сборке щита соблюдайте минимальный зазор между этим контактором и другим оборудованием - минимум 10 мм для теплоотвода
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление приводит к перегреву
