КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 16.7 КВАР 1НО/2НЗ 380V 50/60ГЦ | MC1DGKQ7 SE APC

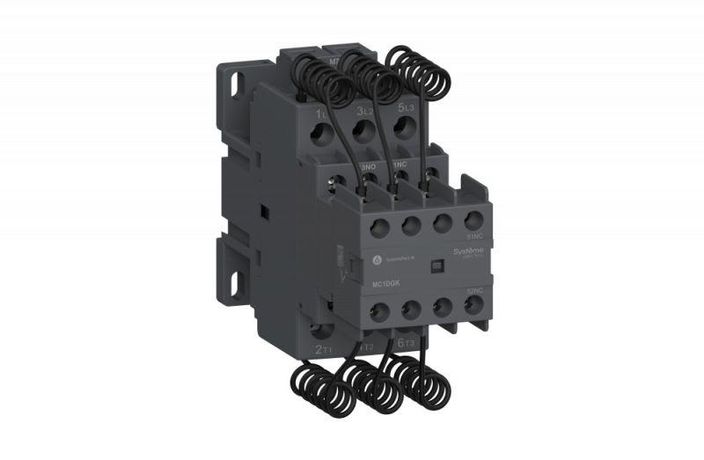

Контактор MC1D для конденсаторных батарей 16.7 кВАр от Systeme Electric - устройство для автоматического включения и выключения емкостных нагрузок в системах компенсации реактивной мощности. Артикул mc1dgkq7 рассчитан на работу с переменным током 380 В, имеет один нормально открытый и два нормально закрытых контакта, что позволяет управлять несколькими цепями одновременно.

Назначение и область применения

Контактор MC1D для конденсаторных батарей 16.7 кВАр предназначен исключительно для коммутации трёхфазных конденсаторных батарей в установках компенсации реактивной мощности. Он используется в промышленных и энергетических объектах: на заводах, в распределительных пунктах, в системах АРК (автоматической регулировки коэффициента мощности). Применяется там, где требуется частое включение-выключение ёмкостных нагрузок без повреждения контактной системы.

Технические характеристики

• Номинальная реактивная мощность: 16,7 кВАр - максимальная мощность конденсаторной батареи, которую можно безопасно коммутировать;
• Напряжение катушки управления: 380 В переменного тока - совместим с сетью 380 В, 50/60 Гц; не требует внешнего преобразователя;
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - позволяют передавать сигналы состояния и обеспечивать интерлоки;
• Род тока: переменный (AC);
• Категория применения: AC-6b - специализирована для работы с конденсаторными нагрузками, которые вызывают высокий импульсный ток при включении;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен;
• Способ подключения силовой цепи: винтовые зажимы - надёжное механическое соединение проводов сечением до 16 мм2;
• Способ монтажа: DIN-рейка или монтажная плата - универсальная фиксация;
• Гарантийный срок: 24 месяца - соответствует промышленному уровню надёжности.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей 16.7 кВАр монтируется на шине DIN 35 мм или крепится болтами на монтажную плиту. Для подключения используйте медные жилы сечением до 16 мм2. Подходящие кабели должны иметь изоляцию, устойчивую к температуре до 90 C. Убедитесь, что винты затянуты моментом 0,8–1,0 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит корпус.

Устройство совместимо с контроллерами и реле времени, работающими на 380 В переменного тока. Благодаря наличию двух НЗ-контактов, возможно реализовать функции сигнализации или блокировки других элементов схемы.

Безопасность и стандарты

Контактор MC1D для конденсаторных батарей 16.7 кВАр соответствует категории применения AC-6b, которая определена IEC 60947-4-1 для коммутации конденсаторов. Конструкция включает гасящие резисторы и блок предварительного срабатывания, снижающие пиковую величину тока до 60In - это предотвращает сваривание контактов и продлевает срок службы устройства. Серия SystemePact прошла испытания на долговечность более 1 млн операций в условиях повышенной нагрузки.

Преимущества

• Специально адаптирована под конденсаторные нагрузки - не выгорают контакты даже при частом включении;
• Встроенные гасящие резисторы и система предварительного срабатывания - минимизируют ударные токи;
• Высокая механическая прочность - способна работать в условиях вибраций и колебаний напряжения;
• Поддерживает двойной тип монтажа - удобно интегрировать в существующие щиты и новые сборки;
• Чётко выраженная функциональность контактов - один НО для активации, два НЗ для контрольных цепей.

Ограничения применения

• Не постоянный ток - работает только с переменным током 380 В, 50/60 Гц;
• Защита IP20 - нельзя использовать во влажных, запылённых или взрывоопасных средах без дополнительной защиты;
• Не предназначен для коммутации двигателей, нагревательных элементов или люминесцентных светильников - только для конденсаторных батарей;
• Максимальная мощность 16,7 кВАр - не допускается использование с батареями большего объёма;
• Требуется соблюдение правил теплового режима - не располагать рядом с источниками значительного тепла (>55 C окружающей среды).

Примеры использования

• Автоматический банк конденсаторов на предприятии с изменяющимся потреблением реактивной мощности - например, на металлургическом участке с дуговыми печами;
• Щиты АРК в ЖЭКах и торговых центрах - для поддержания cosφ ≥ 0,95;
• Системы возобновляемой энергии - управление батареями в фотоэлектрических станциях с инверторами;
• Цифровые насосные станции - когда требуется точное соответствие между нагрузкой и компенсацией.

Практические советы

• Выбирая контактор MC1D для конденсаторных батарей 16.7 кВАр, проверьте суммарную мощность всех параллельно включаемых конденсаторов - она не должна превышать 16,7 кВАр;
• Обязательно используйте предохранители типа gG или aR на входе каждой ступени - они защищают контактор от аварийных токов;
• При использовании нескольких контакторов в одном щите - сохраняйте минимальный зазор 10 мм между ними для теплоотвода;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно после первых 100 циклов включения;
• Если нужна защита выше IP20 - поместите весь модуль в корпус с классом IP54/IP65, но не забудьте про вентиляцию.
