КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 65 КВАР 1НО/2НЗ 380V 50/60ГЦ | MC1DWKQ7 SE APC

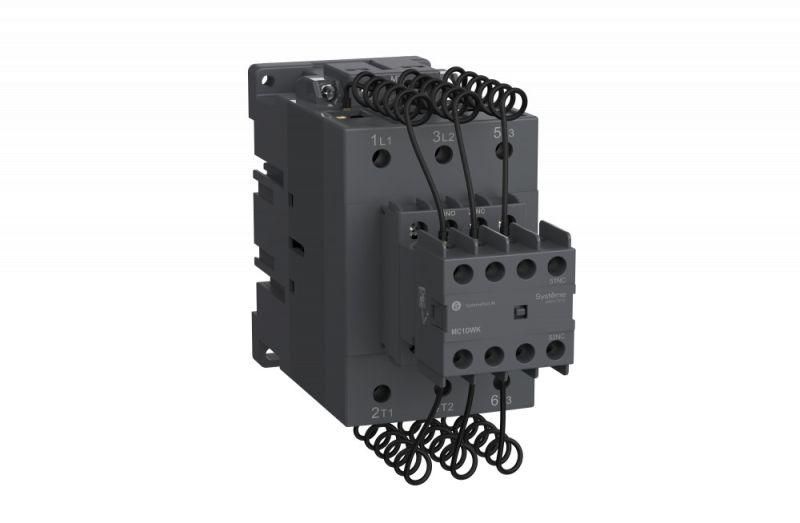

Контактор MC1D для конденсаторных батарей 65 кВАр 1 нормально открытый/2 нормально закрытых 380V 50/60Гц от Systeme Electric предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Артикул mc1dwkq7 обеспечивает совместимость с DIN-рейкой и устойчивую работу при частотах 50/60 Гц.

Назначение и область применения

Контактор MC1D для конденсаторных батарей 65 кВАр 1 нормально открытый/2 нормально закрытых 380V 50/60Гц используется для включения и отключения конденсаторных батарей в установках автоматической компенсации реактивной мощности. Подходит для промышленных объектов: заводов, энергоёмких производств, распределительных пунктов, где требуется точное управление нагрузкой без перегрузок.

Технические характеристики

• Номинальная реактивная мощность: 65 кВАр - способен работать с батареями такой ёмкости без перегрева;
• Номинальный ток: 93 А - рассчитан на длительную работу при высоких импульсных токах конденсаторов;
• Напряжение питания цепи управления: 380 В переменного тока - совместим с сетями 380 В 50/60 Гц;
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - позволяет реализовать сложные алгоритмы управления;
• Род тока: переменный (AC), категория применения AC-6b - оптимизирован для работы с емкостными нагрузками;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен;
• Способ подключения силовой цепи: винтовые зажимы - надёжное механическое соединение без сварки;
• Способ монтажа: DIN-рейка или монтажная плата - универсальная установка в шкафах и панелях;
• Гарантийный срок: 24 месяца - подтверждённая долговечность при соблюдении условий эксплуатации.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей 65 кВАр 1 нормально открытый/2 нормально закрытых 380V 50/60Гц монтируется на стандартную DIN-рейку типа TS35. Также возможна фиксация на монтажной плате через четыре отверстия под винты - удобно при сборке специализированных панелей. Для подключения силовых проводов используйте жилы сечением до 25 мм2. Убедитесь, что контактные площадки плотно затянуты - плохой контакт вызывает нагрев при больших токах.

Безопасность и стандарты

Контактор соответствует категории применения AC-6b - специально адаптирован для коммутации конденсаторных нагрузок, где возникают высокие переходные токи. Конструкция включает гасящие резисторы и блок предварительного срабатывания, снижающие ударные токи до 60In. Это снижает риск повреждения контактов и увеличивает срок службы устройства.

Преимущества

• Увеличенный ресурс контактов благодаря гасящим резисторам - меньше износ при частых включениях;
• Чёткая схема контактов (1НО+2НЗ) - позволяет легко реализовать логику последовательного включения нескольких ступеней батарей;
• Поддержка двух вариантов монтажа - гибкость при проектировании шкафов управления;
• Высокая стабильность при колебаниях сети - работает при 50 и 60 Гц без доработок.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55 C - требует принудительного охлаждения в жарких помещениях;
• IP20 не допускает использование во влажных средах или на улице - необходимо помещение с контролируемой влажностью;
• Не рекомендован для реверсивных схем - устройство нереверсивное, нельзя использовать для переключения направления тока;
• Требуется внешнее управление - сам по себе не содержит регулятора, нуждается в реле времени или контроллере.

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с двигателями 10–50 кВт;
• Шкаф управления конденсаторной батареей в ТЭЦ или на насосной станции;
• Панель управления в распределительном пункте 0,4 кВ с несколькими ступенями батарей по 65 кВАр каждая.

Практические советы

• Выбирайте контактор MC1D для конденсаторных батарей 65 кВАр 1 нормально открытый/2 нормально закрытых 380V 50/60Гц только при необходимости коммутировать именно такие батареи - меньшие мощности можно обслужить более компактными моделями;
• Проверьте соответствие сечения кабелей и момента затяжки винтов - недостаточное усилие вызывает нагрев и выход из строя;
• При использовании в многоблоковых системах - убедитесь, что сигналы управления не пересекаются по времени, чтобы избежать замыканий;
• Артикул mc1dwkq7 - часть серии SystemePact MCP; при замене проверяйте совпадение типов контактов и класса AC-6b.
