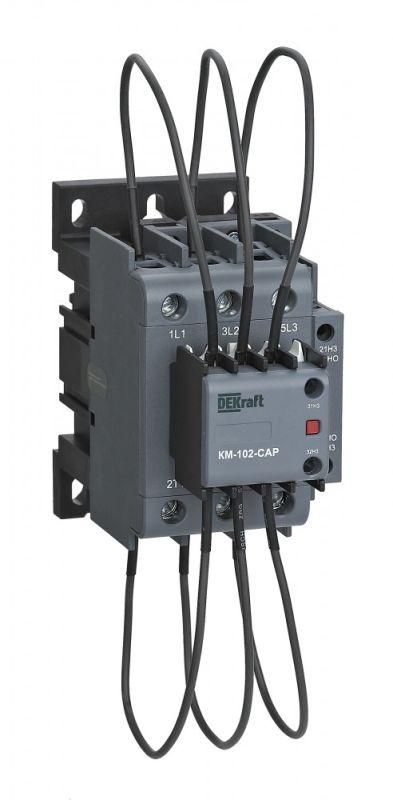

Контактор конденсаторный КМ-102-CAP 60кВАр 380/400В AC6b 1НО+2НЗ DEKraft 22468DEK APC

Контактор конденсаторный 60 кВАр, 380/400 В, AC6b, 1НО+2НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22468dek рассчитан на работу в промышленных щитах с частыми включениями, обеспечивая надёжное управление емкостными нагрузками.

Назначение и область применения

Контактор конденсаторный серии КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах и у крупных потребителей с низким cosφ. Применяется там, где требуется частое переключение - например, в автоматических системах регулирования мощности на производствах с переменной нагрузкой: сварочные участки, насосные станции, конвейеры.

Технические характеристики

• Номинальная реактивная мощность: 60 кВАр - способен коммутировать конденсаторные банки до этого значения;
• Напряжение питания катушки: 380–400 В переменного тока - совместим с сетями 400 В трёхфазной системы;
• Номинальный ток: 87 А - максимальный рабочий ток через силовые контакты;
• Число силовых полюсов: 3 - управляет всеми фазами одновременно;
• Дополнительные контакты: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок или управления внешним оборудованием;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли - требует установки внутри корпуса;
• Способ монтажа: на DIN-рейку - стандартная установка в шкафах и щитах;
• Гарантия: 3 года - соответствует требованиям к долговечности оборудования для частых операций.

Совместимость и монтаж

Контактор конденсаторный 60 кВАр серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте кабели сечением не менее 16 мм2 (медные) - это обеспечивает безопасную передачу тока 87 А. Управляющая катушка работает от сети 380–400 В - подключение выполняется к фазным проводникам, заземление не требуется для работы катушки. Дополнительные контакты (1НО+2НЗ) можно использовать для передачи сигналов в контроллер или индикацию состояния включения. Не допускается установка вне герметичных шкафов из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция контактов оптимизирована для работы с высокими импульсными токами при включении конденсаторов - снижает риск сваривания и эрозии. Гарантийный срок 36 месяцев подтверждает соответствие стандартам надёжности для интенсивных режимов эксплуатации.

Преимущества

• Специально адаптирован под нагрузки конденсаторов - выдерживает многократные включения без быстрого износа;
• Встроенные вспомогательные контакты позволяют реализовать логические функции без внешних реле;
• Фиксация на DIN-рейке ускоряет сборку и обслуживание щита;
• Высокая механическая износостойкость - рассчитан на длительную службу в условиях частых переключений.

Ограничения применения

• Не предназначен для постоянной работы под нагрузкой выше 60 кВАр - превышение вызывает перегрев и выход из строя;
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях - обязательно помещать внутрь закрытого щита;
• Не совместим с источниками постоянного тока - катушка работает только от переменного напряжения 380–400 В;
• Не рекомендован для управления однофазными конденсаторами - только трехфазные батареи.

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с большим количеством асинхронных двигателей;
• Щит компенсации на входе в производственный комплекс с низким коэффициентом мощности;
• Локальная система КРМ у трансформаторной подстанции или у группы станков;
• Энергоэффективные решения в пищевой, металлургической и химической промышленности.

Практические советы

• Перед установкой проверьте напряжение сети - отклонение более +-10% от 400 В может повлиять на надёжность срабатывания катушки;
• Обязательно используйте предохранители или автоматы с характеристикой gG/gL для защиты от коротких замыканий в цепи конденсаторов;
• При подключении силовых клемм затягивайте болты моментом 1,5–2,0 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт;
• Для увеличения срока службы избегайте частых включений с интервалом меньше 30 секунд - конденсаторы должны успеть разрядиться;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в средах с высокой влажностью или температурными перепадами.
