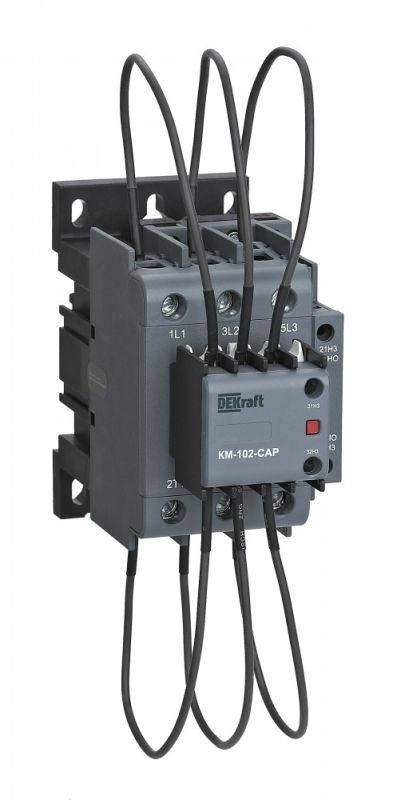

Контактор конденсаторный КМ-102-CAP 50кВАр 220/230В AC6b 2НО+1НЗ DEKraft 22462DEK APC

Контактор конденсаторный 50 кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 50 кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Применяется там, где требуется частое переключение - например, в системах автоматической регулировки коэффициента мощности (cos φ) на заводах, в торговых центрах, на насосных станциях и других объектах с высокой индуктивной нагрузкой.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Номинальный ток: 72 А
• Напряжение питания цепи управления: 220–230 В переменного тока
• Количество силовых полюсов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 нормально открытых (2НО) + 1 нормально закрытый (1НЗ)
• Род тока: переменный (AC)
• Исполнение: стационарное
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 50 кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используются зажимы, рассчитанные на провода до 25 мм2. Управление осуществляется через катушку 220–230 В AC - совместим с большинством контроллеров и реле времени из промышленных систем автокомпенсации. Вспомогательные контакты 2НО+1НЗ позволяют передавать сигналы состояния в системы контроля и сигнализации.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к импульсным токам при включении конденсаторов. Сертификаты соответствия доступны у производителя DEKraft. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных газов.

Преимущества

• Высокая механическая и электрическая износостойкость - специально адаптирован для частых включений (до 1200 операций в час)
• Специально усиленные контакты для работы с емкостными нагрузками - снижает риск сваривания и эрозии
• Встроенные вспомогательные контакты исключают необходимость внешних модулей
• Компактный форм-фактор позволяет экономить место в щите
• Гарантия 3 года - подтверждает надёжность конструкции

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током 220–230 В
• Защита IP20 не допускает использование в сырых, пыльных или наружных условиях
• Не рекомендован для коммутации токов выше 72 А - превышение может вызвать повреждение контактов
• Не предназначен для работы с активными нагрузками (нагреватели, освещение) - оптимизирован только для конденсаторов

Примеры использования

• Автоматические шкафы КРМ на промышленном предприятии
• Щиты компенсации на складских комплексах с большим количеством асинхронных двигателей
• Централизованные системы коррекции cos φ в многоквартирных домах с высокой нагрузкой от лифтов и насосов
• Объекты с нестабильной нагрузкой, требующие быстрого реагирования на изменения реактивной составляющей

Практические советы

• При проектировании учтите, что контактный аппарат рассчитан именно на 50 кВАр - не используйте его для батарей большей мощности даже при меньшем токе
• Подключение вспомогательных контактов: 2НО можно использовать для индикации включения, 1НЗ - для блокировки или тревожного сигнала
• Проверьте соответствие сечения кабеля: для 72 А лучше использовать медный провод 16–25 мм2
• При установке в щит с другими контактными аппаратами соблюдайте минимальные зазоры - нагрев при работе может достигать 80 C
• Для долгой службы избегайте частых включений менее чем через 1 минуту - это снизит ресурс контактов
