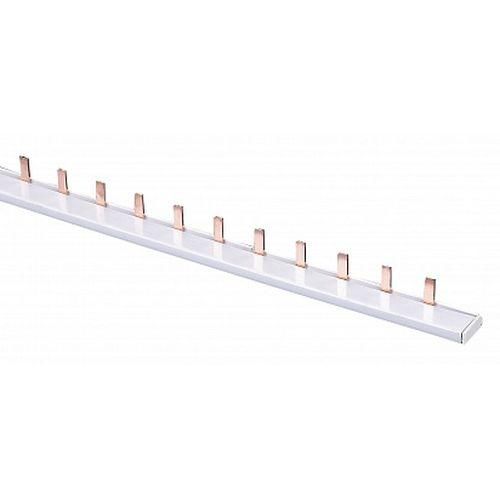

Шина соединительная типа PIN 1P 100А L=1000мм (R) | 811004 CHINT

Шина соединительная типа PIN 1P 100А длина 1000 мм (R) от бренда CHINT (артикул 811004) используется для надёжного электрического соединения автоматических выключателей и других модульных устройств в распределительных щитах. Она обеспечивает коммуникацию между полюсами в однофазных цепях с током до 100 А и напряжением до 400 В.

Назначение и область применения

Шина соединительная типа PIN 1P 100А длина 1000 мм (R) применяется для создания последовательного электрического соединения между однополюсными модульными аппаратами - автоматическими выключателями, УЗО, дифавтоматами, реле и другими устройствами, установленными на DIN-рейке. Подходит для сборки щитов в жилых, офисных и промышленных объектах, где требуется компактное и безопасное распределение питания по группам нагрузок.

Технические характеристики

• Номинальный ток: 100 А - способна передавать значительную мощность без перегрева;
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях 230/400 В;
• Тип подключения: штырь (PIN) - обеспечивает механическую фиксацию и электрический контакт через гнездовые зажимы модульных устройств;
• Количество полюсов: 1 - предназначена исключительно для одного провода (фазы или нуля);
• Длина: 1000 мм - позволяет соединить до 54 устройств с шагом 18 мм;
• Шаг установки: 18 мм - совместима с модульной аппаратурой стандарта IEC 60947;
• Количество подключаемых устройств: 54 - максимальное количество однополюсных аппаратов, которые можно подключить за один ряд;
• Изоляция: да - корпус изолирован, предотвращает случайные замыкания между соседними шинами;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита;
• Сечение контактов: 10–16 мм2 - соответствует стандартному сечению проводов для подключения к автоматам 100 А.

Совместимость и монтаж

Шина соединительная типа PIN 1P 100А длина 1000 мм (R) совместима с любыми модульными устройствами, имеющими штыревые зажимы и шаг 18 мм - в том числе с сериями NXB-63, NXM, C60N и аналогичными от других производителей. Монтируется на DIN-рейку параллельно устройствам. Для подключения необходимо вставить шину в гнёзда всех автоматов, начиная с первого устройства. Кабели подводятся к верхним или нижним клеммам каждого автомата, а не к самой шине - она лишь соединяет их внутренние контакты. Убедитесь, что все автоматы находятся в одном уровне и плотно защёлкнуты на рейке - слабый контакт снижает надёжность.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями IEC 60947-7-1 для соединительных элементов в низковольтных распределительных системах. Несмотря на изолированный корпус, степень защиты IP00 означает, что шина не защищена от прикосновений и попадания сторонних предметов - поэтому её нельзя использовать вне закрытого щита. Применение в открытых местах запрещено.

Преимущества

• Уменьшает количество проводов в щите - вместо перемычек из медных жил используется одна цельная шина;
• Обеспечивает равномерный ток во всех подключённых устройствах - минимизирует риск перегрузки на отдельных участках;
• Ускоряет монтаж - не требует резки, зачистки и опрессовки проводов;
• Повышает надёжность соединений - металлический контакт шины более устойчив к окислению и вибрации, чем многожильные перемычки;
• Экономит место - компактная конструкция освобождает пространство для других устройств.

Ограничения применения

• Подходит только для однофазных цепей - для трёхфазных потребуются три отдельные шины (по одной на каждый полюс);
• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды - IP00 не защищает от внешнего воздействия;
• Максимальная длина - 1000 мм - не позволяет соединить больше 54 устройств; для больших щитов нужны несколько шин или другие решения;
• Не работает с устройствами, имеющими только вилочное (FORK) подключение - требуется проверка типа контактов на каждом автомате;
• Не рекомендуется применять с устройствами, имеющими маленькую глубину гнезда - возможен плохой контакт.

Примеры использования

• Сборка щита освещения в квартире - соединение 12–18 однополюсных автоматов на каждую группу света;
• Распределительный щит в офисе - связка УЗО и дифавтоматов по комнатам;
• Промышленный щит управления - подключение реле времени, терморегуляторов и пускателей в одну фазу;
• Замена старых перемычек в существующих щитах - повышение надёжности и эстетики.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были одного производителя или имели совместимые штыревые контакты - не все модели подходят;
• Учитывайте посадочный диаметр: шина должна легко входить в гнёзда без усилия - если не вставляется, возможно, несоответствие стандарта;
• Не используйте шину для подключения силового кабеля - она служит только для связи между автоматами;
• После установки протестируйте целостность цепи тестером - убедитесь, что есть контакт между первым и последним устройством;
• Для щитов с большим количеством устройств лучше использовать две шины - по одной сверху и по одной снизу - так проще организовать подвод кабелей.
