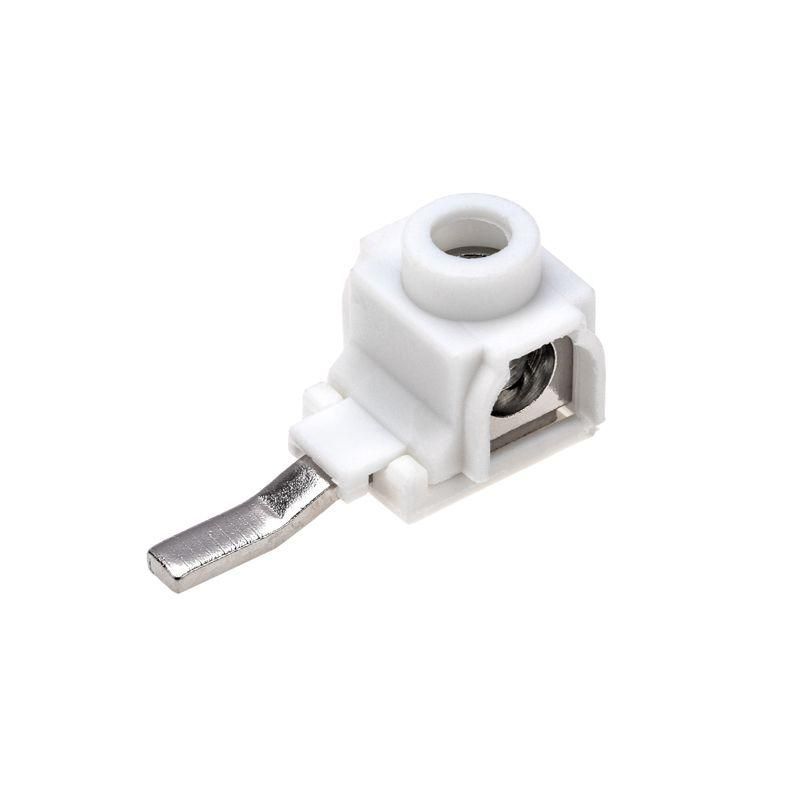

Клемма вводная КВМ 4-25мм² для модульного оборудования, ввод сбоку | 11-2254 REXANT MEET

Клемма вводная КВМ 4-25 кв.мм для модульного оборудования, ввод сбоку от REXANT - надёжное решение для подключения медных проводов и гребёнок в компактных распределительных устройствах. Артикул 11-2254 позволяет легко заменить устаревшие элементы в уже смонтированных системах.

Назначение и область применения

Клемма вводная КВМ 4-25 кв.мм для модульного оборудования, ввод сбоку используется для соединения входящего силового кабеля с гребёнчатой шиной внутри модульного щита. Подходит для установки в DIN-рейку и применяется там, где требуется компактный и безопасный ввод питания - например, в автоматических выключателях, УЗО, реле и других устройствах модульной системы.

Технические характеристики

• Максимальное сечение проводника: до 25 кв.мм - поддерживает многожильные и одножильные медные жилы
• Максимальный рабочий ток: 100 А - рассчитана на нагрузки типичных промышленных и коммерческих цепей
• Ширина зажима и шинопровода: 4,1 мм - точно соответствует стандартным гребёнкам шириной 4,1 мм
• Толщина шины: 2 мм - совместима с большинством промышленных сборных шин
• Количество контактов: один - предназначен для подключения одного провода к одной шине
• Цвет корпуса: белый - обеспечивает хорошую видимость в щите, легко сочетается с другими элементами REXANT

Совместимость и монтаж

Клемма вводная КВМ 4-25 кв.мм для модульного оборудования, ввод сбоку устанавливается на DIN-рейку стандартной ширины 35 мм. Монтаж прост: защёлкивается фиксатором, не требует дополнительных креплений. Ввод провода происходит через боковое окно - это позволяет прокладывать кабель параллельно рейке, экономя место и упрощая маршруты. Для подключения используйте отвертку с плоским жалом - затяжка винта должна быть достаточной, чтобы исключить люфт, но без перегрузки.

Подходит для:

• круглого одножильного и многожильного провода
• сегментного провода (например, сечением 16–25 кв.мм)
• проводов секторного сечения
• плоских медных шин толщиной 2 мм

Безопасность и стандарты

Изделие изготовлено из самозатухающего термостойкого пластика, устойчивого к нагреву при длительной работе. Напряжение изоляции соответствует требованиям для сетей до 1000 В переменного тока. Прямого указания на сертификацию по ГОСТ/IEC в описании нет - рекомендуется проверять наличие документации у поставщика перед использованием в ответственных объектах.

Преимущества

• Боковой ввод - позволяет организовать плотную и аккуратную разводку без перекрещивания кабелей
• Универсальность - принимает все основные типы медных проводников, включая сегментные и секторные
• Стандартная ширина - идеально совмещается с популярными гребёнками REXANT и аналогами
• Высокая механическая прочность - контактная группа надёжно фиксирует провод даже при вибрациях

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен риск ослабления контакта и перегрева
• Не подходит для шин толще 2 мм - может повредить механизм зажима
• Не имеет защиты от случайного прикосновения - не следует использовать в открытых местах без кожуха
• Работает только с постоянным током до 100 А - не рассчитана на импульсные или сверхтоковые режимы

Примеры использования

• Подключение входного кабеля 2×16 кв.мм к гребёнке в щите управления насосной станцией
• Разветвление питания от главной шины к нескольким автоматическим выключателям в распределительном щите торгового центра
• Формирование входного узла в частном домашнем щите с использованием медной шины 2 мм × 4,1 мм

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание между соседними клеммами
• Проверьте соответствие ширины гребёнки 4,1 мм - использование более широких шин приведёт к плохому контакту
• При подключении нескольких клемм в ряд - располагайте их так, чтобы вводы были направлены в одну сторону, это упрощает обслуживание
• Артикул 11-2254 можно заменить на аналоги с тем же сечением и формой ввода - но всегда проверяйте точное соответствие ширины зажима
• Не используйте эту клемму в качестве переходника между разными материалами - только медь к меди или медь к медной шине
