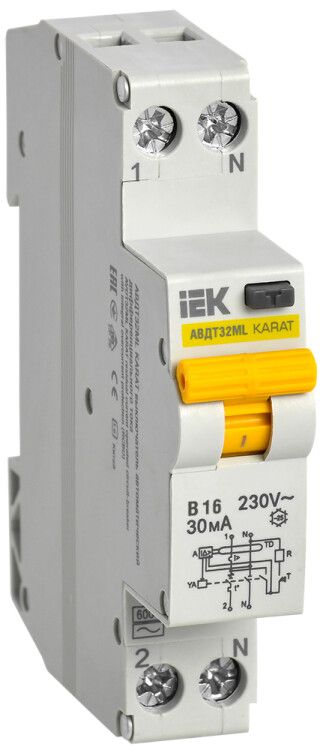

Выключатель автоматический дифференциального тока АВДТ32МL В16 30мА KARAT | MVD12-1-016-B-030 IEK

Автоматический выключатель дифференциального тока АВДТ32МL В16 30мА от IEK предназначен для защиты людей от удара током при утечках в бытовых и промышленных сетях, а также для предотвращения перегрузок и коротких замыканий. Этот аппарат, установленный на DIN-рейку, обеспечивает надёжную работу в однофазных цепях 230 В и соответствует требованиям безопасности для жилых и офисных помещений.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL В16 30мА защищает людей от поражения электрическим током при утечках через повреждённую изоляцию - например, при пробое на корпус оборудования. Он одновременно выполняет функции обычного автомата: отключает цепь при перегрузке или коротком замыкании. Применяется в распределительных щитах квартир, домов, офисов, мастерских и других объектов с однофазной сетью 230 В. Подходит для защиты розеточных групп, кухонного оборудования, стиральных машин, бойлеров и другого бытового устройства, где есть риск контакта с заземлёнными металлическими частями.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения, выше - сработает при перегрузке;
• Дифференциальный ток: 30 мА - чувствителен к утечкам свыше 30 миллиампер, что соответствует нормам безопасности для защиты человека;
• Номинальное напряжение: 230 В - рассчитан на использование в сети 230 В переменного тока;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6000 А;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на импульсные или постоянные;
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током, таких как двигатели, насосы, компрессоры;
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно;
• С коммутируемым нейтральным проводником: да - нулевой провод тоже отключается, исключая опасный потенциал на оборудовании после отключения;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 1 модуль (18 мм) - экономичное место в щите;
• Способ монтажа: на DIN-рейку - стандартный крепёж для всех современных распределительных щитов;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ32МL В16 30мА устанавливается на стандартную DIN-рейку типа TS35. Для работы требуется подключение двух проводов: фазы и нуля - оба должны проходить через устройство. Нельзя использовать в трёхфазных системах или там, где ноль не коммутируется. Устройство совместимо со всеми типами щитов, поддерживающими модульные автоматы IEK KARAT. Монтаж требует отключения питания и соблюдения правил электробезопасности. После установки рекомендуется протестировать кнопку «Т» - она имитирует утечку и должна вызвать отключение.

Безопасность и стандарты

АВДТ32МL В16 30мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807, которые регламентируют безопасность устройств дифференциальной защиты. Отключение при утечке 30 мА соответствует международным нормам для защиты жизни человека. Устройство имеет сертификат соответствия и допущено к применению в жилых и общественных зданиях.

Преимущества

• Комбинированная защита: один прибор решает две задачи - защита от утечек и защита от перегрузок/КЗ;
• Удобная компактность: занимает всего 1 модуль, освобождает место в щите;
• Коммутируемый ноль: снижает риск возникновения напряжения на корпусах при аварии;
• Надёжная механика: механизм срабатывания проверен в условиях длительной эксплуатации;
• Подтверждённый срок службы: 15 лет при правильной эксплуатации - меньше необходимости в заменах.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током AC;
• Не защищает от постоянных утечек (DC) - например, от неисправных импульсных блоков питания;
• IP20 не позволяет устанавливать во влажных помещениях без дополнительной защиты (например, в бане или на улице);
• Не подходит для многоквартирных домов, где требуется координация с другими УЗО - здесь нужна селективная система;
• Не используется в цепях с частотой отличной от 50 Гц - например, в некоторых промышленных системах с 400 Гц.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бойлера;
• Щиток на этаже многоэтажного дома - отдельный АВДТ32МL В16 30мА на каждую квартиру;
• Цепь питания стиральной машины или посудомоечной машины - минимизирует риск при выходе из строя нагревателя;
• Рабочая зона в гараже или мастерской - защита от случайного прикосновения к инструменту с повреждённой изоляцией.

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подключен - неверное подсоединение сделает защиту бесполезной;
• Обязательно тестируйте кнопку «Т» ежемесячно - это гарантирует работоспособность устройства;
• Не используйте этот автомат вместо основного вводного автомата - он лишь дополняет защиту;
• При наличии нескольких УЗО в одной цепи выбирайте селективные модели - АВДТ32МL В16 30мА не является селективным;
• Убедитесь, что посадочный диаметр клемм соответствует сечению вашего провода - обычно 0,5–2,5 мм2;
• Если в щите уже стоит другой УЗО, убедитесь, что новый АВДТ32МL В16 30мА не создаёт дублирование функций без необходимости.
