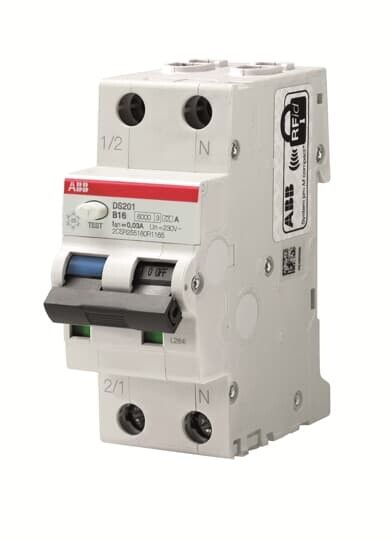

Автоматический выключатель дифференциального тока DS201 1п+N 16А C 30мА тип AC | 2CSR255040R1164 2CSR255080R1164 ABB C16 AC30

Автоматический выключатель дифференциального тока ABB DS201 - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазной сети 230 В. Монтируется на DIN-рейку, подходит для бытовых и промышленных установок. Артикулы 2csr255040r1164, 2csr255080r1164 и ds201 c16 ac30 обозначают одну и ту же модель.

Назначение и область применения

Автоматический выключатель дифференциального тока ABB DS201 защищает человека от удара током при контакте с повреждённым оборудованием и предотвращает пожары, вызванные утечками тока через изоляцию. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных линий. Особенно эффективен там, где используются электроинструменты, водонагреватели, стиральные машины и другая техника с высокой вероятностью утечек.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без отключения
• Дифференциальный ток: 30 мА - срабатывает при утечке свыше 30 миллиампер
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовой техники)
• Номинальное напряжение: 230 В - предназначен для сетей 220–240 В
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• Номинальная отключающая способность: 6 кА - выдерживает короткое замыкание до 6000 ампер
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Рабочая температура: -25…+55 C - можно использовать в неотапливаемых помещениях
• Модульная ширина: 2 модуля - занимает 18 мм в ширину
• Глубина монтажа: 69 мм - требует достаточного места внутри щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медный провод до этого размера
• Потери мощности: 7,1 Вт - энергопотребление устройства при работе
• Сфера применения: бытовая и промышленная
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности

Совместимость и монтаж

Автоматический выключатель дифференциального тока ABB DS201 монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте два провода: фазный (L) и нулевой (N). Ноль обязательно подключается к клемме с пометкой N - устройство имеет коммутируемый нейтральный проводник, что гарантирует полное отключение цепи. Не допускается использование с постоянным током (DC) или в трёхфазных системах. Подключение выполняйте после отключения питания. Соблюдайте полярность: неверное подключение нуля снижает надёжность защиты.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ABB DS201 соответствует международным нормам EN61009-1 и IEC/EN 60947-2. Соответствие этим стандартам подтверждает его безопасность, точность срабатывания и долговечность. Категория перенапряжения 3 указывает на устойчивость к импульсным перегрузкам, характерным для городских сетей. Применение устройства в соответствии с требованиями ПУЭ и ГОСТ Р 50669 обеспечивает соответствие правилам электробезопасности.

Преимущества

• Комбинированная функция: сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе
• Коммутируемый ноль: исключает риск сохранения потенциала на нейтрали при отключении
• Высокая отключающая способность (6 кА): надёжно работает даже при серьёзных авариях
• Класс токоограничения 3: минимизирует тепловые и механические воздействия при КЗ
• Широкий диапазон рабочих температур: подходит для установки в неотапливаемых щитовых
• Проверенная надёжность бренда ABB: продукция прошла многочисленные тесты на долговечность

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не подходит для трёхфазных систем - только для однофазных 230 В
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных местах без дополнительной защиты (например, в герметичном ящике)
• Не рекомендован для цепей с частыми импульсными утечками (например, некоторые LED-драйверы или частотные преобразователи) - может давать ложные срабатывания
• Не используется в качестве основного рубильника - только как защитное устройство

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бане
• Щитовая на этаже многоквартирного дома - отдельный автомат для каждой зоны
• Подключение станков, компрессоров, насосов в цехах
• Обеспечение безопасности в мастерских с использованием переносного инструмента
• Дополнительная защита для электрокотлов, бойлеров, сплит-систем

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно выведен от счётчика - не соединяйте нейтраль с заземлением до автомата
• Учитывайте глубину монтажа (69 мм) - выбирайте щит с запасом по глубине
• При подключении кабелей сечением более 16 мм2 используйте наконечники - так надёжнее и удобнее
• Тестируйте устройство кнопкой «T» ежемесячно - это проверяет работоспособность дифференциальной части
• Не устанавливайте несколько дифавтоматов на один контур - это может вызвать селективные отказы
• Для старых проводок с плохой изоляцией возможны ложные срабатывания - перед установкой проверьте состояние изоляции
