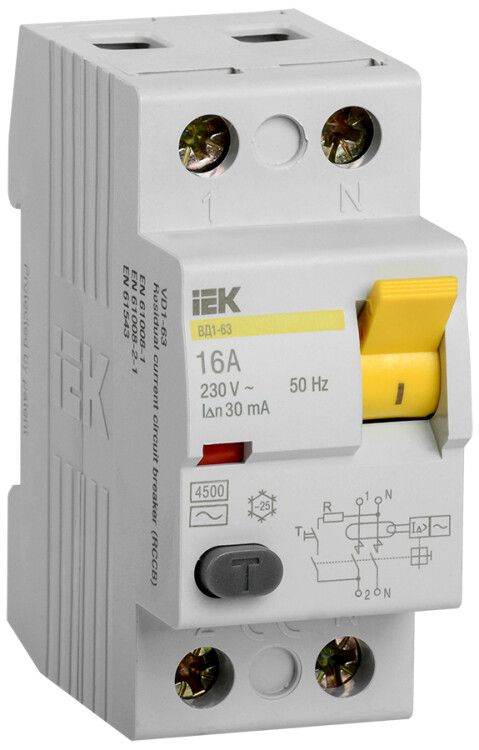

Выключатель дифференциальный (УЗО) ВД1-63 2п 16А 30мА тип AC | MDV10-2-016-030 IEK

Выключатель дифференциального тока IEK ВД1-63 2Р 16А 30мА - устройство защитного отключения (УЗО), предназначенное для быстрого отключения цепи при утечке тока более 30 мА, обеспечивая безопасность людей при случайном прикосновении к токоведущим частям. Применяется в жилых, офисных и промышленных сетях переменного тока 230 В. Артикул mdv10-2-016-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока IEK ВД1-63 2Р 16А 30мА защищает человека от поражения электрическим током при утечках через корпус оборудования или поврежденную изоляцию. Подходит для установки в распределительных щитах квартир, домов, производственных помещений и объектов коммерческого назначения. Особенно эффективен в группах розеток, где используются переносные устройства, бойлеры, стиральные машины и другая техника с высоким риском утечки тока.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, достаточным для защиты жизни
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовой техники)
• Отключающая способность при КЗ: 3 кА - способен отключить цепь при коротком замыкании до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки, характерные для запуска двигателей
• Частота: 50 Гц - оптимизирован для российских сетей
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Степень защиты: IP20 - защищен от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Глубина монтажа: 74 мм - требует достаточного места внутри шкафа
• Диапазон рабочих температур: от -25 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых местах ниже -25 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока IEK ВД1-63 2Р 16А 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками, обеспечивающие надежный контакт даже при многожильных проводах. Максимальное сечение кабеля - 35 мм2, что позволяет использовать медные провода до 10–16 мм2 в обычных условиях. Нулевой провод после УЗО не должен соединяться с другими нулями, иначе устройство будет ложно срабатывать. Обязательно соблюдать полярность: вход L/N - сверху, выход - снизу.

Безопасность и стандарты

Выключатель дифференциального тока IEK ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует сертифицированную защиту от поражения током. Индикатор положения контакта показывает, было ли отключение вызвано утечкой тока или механическим отключением. Кнопка «ТЕСТ» позволяет ежемесячно проверять работоспособность без внешних приборов.

Преимущества

• Надежная фиксация на DIN-рейке благодаря специальной защелке - исключает самопроизвольное выпадение
• Независимый индикатор четко показывает причину отключения - утечка или ручное отключение
• Насечки на зажимах снижают нагрев и увеличивают срок службы контактов
• Корпус IP20 препятствует попаданию пыли и крупных инородных тел
• Подтвержденный срок службы 15 лет - экономически выгодное решение

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - требуется обязательная установка автоматического выключателя перед УЗО
• Не предназначена для открытого монтажа - IP20 не защищает от влаги, поэтому нельзя устанавливать во влажных помещениях без корпуса
• Работает только при температуре выше -25 C - не подходит для неотапливаемых уличных щитов зимой
• Не следует использовать вместо дифавтомата - не имеет функции защиты от перегрузки

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щитовая в квартире - отдельное УЗО на ванную комнату с бойлером
• Производственные участки - питание станков с металлическими корпусами
• Общественные здания - освещение и розетки в туалетах, гардеробах

Практические советы

• Выбирая УЗО, всегда проверяйте совпадение номинального тока (16 А) с автоматическим выключателем перед ним - он должен быть равен или меньше
• После монтажа обязательно нажмите кнопку «ТЕСТ» - если УЗО не отключилось, оно неисправно
• Не подключайте несколько УЗО последовательно - это может вызвать селективные отказы
• При установке в старые щиты убедитесь, что глубина 74 мм не мешает закрыванию крышки
• Для систем TN-C использование УЗО возможно только после перевода системы в TN-C-S - иначе ложные срабатывания гарантированы
