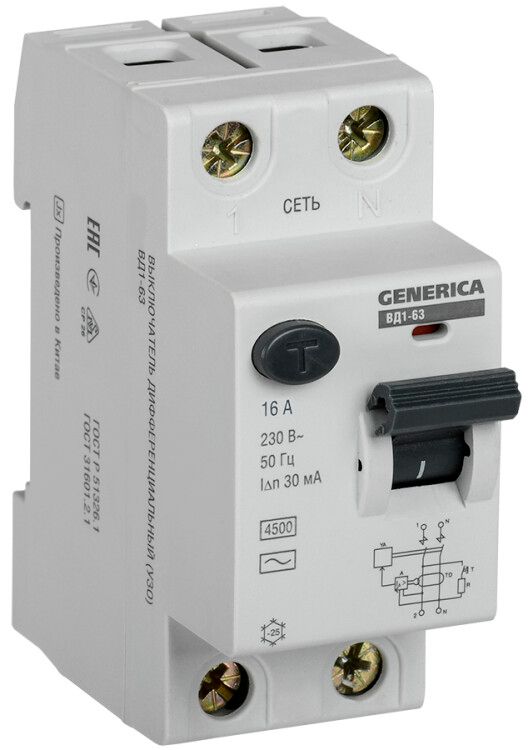

Выключатель дифференциальный (УЗО) ВД1-63 2п 16А 30мА тип AC GENERICA | MDV15-2-016-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 16 А 30 мА тип AC от GENERICA - надёжное устройство для защиты людей от поражения электрическим током в бытовых и промышленных сетях переменного тока. Артикул mdv15-2-016-030 соответствует сериям ВД1-63 и совместим с популярными щитами IEK.

Назначение и область применения

УЗО ВД1-63 предназначено исключительно для защиты от утечек тока через тело человека или повреждённую изоляцию. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить автоматический выключатель перед ним. Применяется в жилых домах, офисах, мастерских, на объектах с электрооборудованием, где есть риск контакта с заземлёнными частями: розеточные группы, освещение, бойлеры, стиральные машины, насосы.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: AC - реагирует только на синусоидальную переменную утечку (стандартно для бытовых сетей);
• Номинальное напряжение: 230 В - рассчитано на однофазные сети 220–240 В;
• Количество полюсов: 2 - размыкает фазу и ноль одновременно, обеспечивая полное отключение цепи;
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины (не является защитой от КЗ!);
• Импульсная устойчивость: 0,25 кА - способность выдерживать кратковременные скачки тока (например, от грозовых разрядов);
• Частота: 50 Гц - работает только в сетях с промышленной частотой;
• Модульная ширина: 2 модуля - занимает 18 мм в распределительном щите;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита для подключения проводов;
• Степень защиты: IP20 - не защищена от воды и пыли, применяется только во внутренних помещениях;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности (до 95%) в закрытых помещениях;
• Тип устройства: электронное - требует наличия напряжения питания для работы внутренней схемы.

Совместимость и монтаж

УЗО ВД1-63 монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматы. Подключение выполняется по схеме: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Для правильной работы необходимо использовать отдельный автоматический выключатель на 16 А или выше, установленный до УЗО. Монтаж возможен в щитках от GENERICA, IEK и других производителей, совместимых с модульным форматом 2M.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-2009 и IEC 61009-1. Электронный принцип действия гарантирует высокую точность срабатывания при утечке, однако зависимость от напряжения означает, что при отсутствии питания (например, при обрыве нуля) УЗО не будет работать. Это важно учитывать при проектировании систем безопасности.

Преимущества

• Высокая скорость реакции - отключение происходит за доли секунды при утечке 30 мА;
• Надёжная механическая конструкция - срок службы 15 лет при регулярных проверках;
• Простота установки - стандартный модульный формат, легко интегрируется в существующие щиты;
• Фиксация в положении “выкл” - после срабатывания рычаг остаётся в крайнем положении, визуально указывает на причину отключения.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Электронный тип - не сработает при отсутствии напряжения в сети (например, при обрыве нулевого провода);
• Только тип AC - не реагирует на постоянные или импульсные утечки (например, от сварочных аппаратов или ИБП);
• IP20 - нельзя устанавливать в сырых местах, на улице, в банях, душевых без дополнительной защиты;
• Не рекомендуется для цепей с высокими помехами (частотные преобразователи, мощные двигатели) без фильтров.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бойлера;
• Автоматическая линия для стиральной машины и холодильника в кухне;
• Освещение и розетки в гараже с металлическими поверхностями;
• Щитовые группы в административных зданиях, где есть оборудование с корпусом, доступным для прикосновений.

Практические советы

• Обязательно проверяйте УЗО кнопкой “Тест” ежемесячно - это имитирует утечку и подтверждает работоспособность;
• При установке в щитке оставьте минимум 10 мм свободного пространства вокруг для лучшего теплоотвода;
• Подбирайте автомат перед УЗО с таким же номиналом (16 А) - это обеспечит координацию защиты;
• Если в помещении много электроники (ПК, серверы, LED-освещение), используйте УЗО типа A вместо AC - они чувствительнее к пульсирующим утечкам;
• Не соединяйте несколько УЗО последовательно - это снижает надёжность и усложняет поиск причины отключения.
