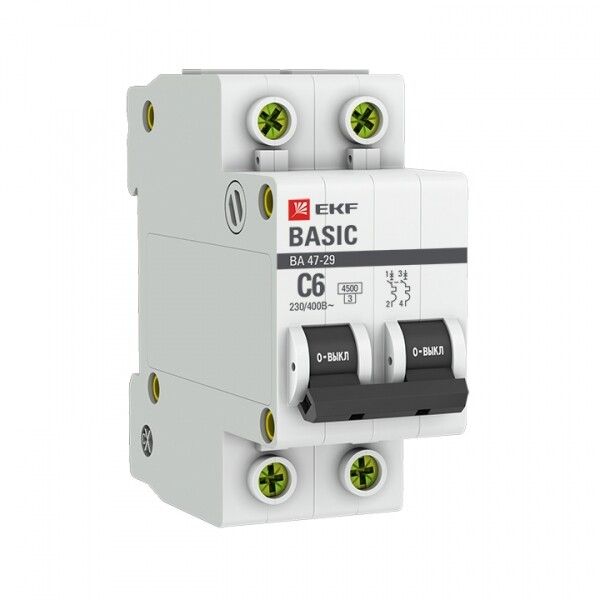

Выключатель автоматический двухполюсный ВА 47-29 6А C 4,5кА Basic | mcb4729-2-06C EKF

Автоматический выключатель модульный двухполюсный 6А C 4,5кА ВА 47-29 Basic - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 230/400 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-2-06c.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А C 4,5кА ВА 47-29 Basic предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для использования в жилых домах, офисах, торговых помещениях и на промышленном оборудовании. Устройство обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Количество полюсов: 2 - защищает фазу и ноль одновременно, что важно для безопасности
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 400 В и однофазных 230 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы, трансформаторы)
• Тип расцепителя: тепловой + электромагнитный - реагирует на долговременную перегрузку и мгновенные КЗ
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки в закрытый щит
• Сечение провода: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Потери мощности: 4,4 Вт - энергоэффективность при работе на номинальной нагрузке
• Диапазон температур: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для надёжности при скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутация)
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах среднего уровня
• Климатическое исполнение: УХЛ4 - допущен к применению в условиях умеренного и холодного климата с возможностью конденсации
• Гарантия: 36 месяцев

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А C 4,5кА ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа - 50 мм, поэтому требуется достаточный зазор внутри шкафа. Устройство имеет зажимы для проводов сечением 1–25 мм2 - затяжка должна выполняться усилием рук, без инструментов. Нейтральный проводник коммутируется - значит, он тоже отключается при срабатывании, что соответствует требованиям безопасности для современных систем. Совместим с другими компонентами серии ВА 47-29 Basic: одинаковый шаг, форма корпуса, цветовая маркировка.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006) - основному нормативу для бытовых и аналогичных автоматических выключателей. Соответствие классу токоограничения 3 и категории перенапряжения III гарантирует надёжную работу даже при нештатных режимах. Коммутирование нейтрали повышает уровень безопасности при обслуживании и ремонте.

Преимущества

• Двухполюсное исполнение - полностью отключает цепь, исключая риск оставления одного провода под напряжением
• Характеристика C - идеально подходит для типичных бытовых и промышленных нагрузок с пусковыми токами
• Коммутируемый нейтральный проводник - соответствие современным требованиям ПУЭ и IEC
• Широкий диапазон сечений проводов - позволяет использовать без переходников
• Наличие рекомендованного проектного ассортимента - легко подбирается в составе комплексных решений

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не используется в условиях температур ниже –10 C - возможны отказы механизма
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц
• Не следует применять в местах с уровнем загрязнения выше 2 - запыление может вызвать пробой между контактами
• Не является дифференциальным выключателем - не защищает от утечек тока на землю; для этого нужен УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания кондиционера, насоса, вентилятора
• Щитовое оборудование на производстве - станки, освещение, малые механизмы
• Распределительный щит многоквартирного дома - как групповой автомат для этажа
• Подключение оборудования с пусковыми токами: холодильники, компрессоры, светильники с ЭПРА

Практические советы

• Выбирайте этот автомат, когда нужна защита и фазы, и нуля - особенно в новых объектах по ПУЭ
• Проверьте сечение кабеля перед подключением: слишком толстый провод (более 25 мм2) не войдёт в зажим
• Не используйте вместо него однополюсный автомат - двойное отключение повышает безопасность
• Если требуется защита от утечек - обязательно сочетайте с УЗО
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - ближе к выходу, с большим - к входу
• При замене старого автомата - проверьте, чтобы новый был того же типа (C) и с такой же отключающей способностью (4,5 кА)
