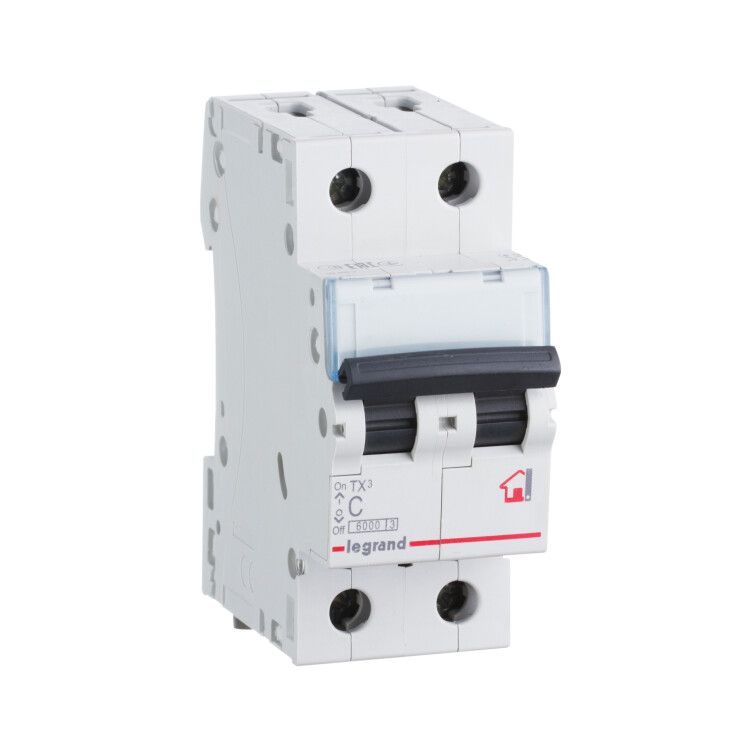

Автоматический выключатель TX 6000 - 6 кА тип характеристики C 2П 230/400 В~ А 2 модуля 404039 Legrand

Автоматический выключатель модульный двухполюсный 6А 6кА тип характеристики C 230/400В 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор, выполненный в стандарте TX3, устанавливается на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током. Артикул 404039 соответствует модели, совместимой с системами освещения, розеточных групп и маломощной техники.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А 6кА тип характеристики C 230/400В 2 модуля TX3 6000 используется для защиты однофазных цепей в жилых и общественных зданиях. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в щитках для защиты групп розеток, освещения, бытовых приборов мощностью до 1,4 кВт. Устройство не предназначено для управления двигателями или частотными преобразователями.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - работает в сети до 400 В переменного тока (230 В между фазой и нулём);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с задержкой, подходящая для нагрузок с пусковыми токами (например, люминесцентные светильники, насосы);
• Количество полюсов: 2 - одновременно отключает фазу и ноль;
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этой величины;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски);
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги - устанавливается внутри закрытых щитков;
• Диапазон температур: от -25C до +70C - работает в неотапливаемых помещениях, чердачных и подвальных щитах;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Срок гарантии: 2 года - от производителя Legrand.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А 6кА тип характеристики C 230/400В 2 модуля TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксация происходит двумя защелками снизу. Чтобы снять выключатель, отведите защелку отверткой через специальное углубление. Подключение проводов - винтовые клеммы, доступны с обеих сторон. Рекомендуется использовать наконечники НШВИ для многожильных проводов. Устройство совместимо с другими элементами серии TX3: счетчиками, УЗО, реле контроля напряжения.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных выключателей). Соответствие этим нормам гарантирует надежность срабатывания, термостойкость материалов и безопасность при эксплуатации. Класс токоограничения 3 обеспечивает минимальную энергию, передаваемую в цепь при КЗ, что снижает риск повреждения оборудования. Исполнение УХЛ4 позволяет применять устройство в условиях повышенной влажности и колебаний температуры, характерных для средней полосы России.

Преимущества

• Высокая отключающая способность (10 кА) - выше заявленных 6 кА в названии, что увеличивает запас прочности;
• Функция “C” - оптимальна для бытовых нагрузок с пусковыми токами, не вызывает ложных срабатываний;
• Компактность - всего 2 модуля, экономит место в щите;
• Надежная фиксация на DIN-рейке - исключает самопроизвольное выпадение;
• Поддержка больших сечений кабелей (до 35 мм2) - удобно для вводных линий и ответвлений;
• Произведён Legrand - известный европейский бренд с проверенной долговечностью.

Ограничения применения

• Не применяется в трехфазных цепях - только для однофазных (2 полюса = фаза+ноль);
• IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых местах без дополнительной защиты;
• Не подходит для защиты двигателей, сварочных аппаратов, инверторов - требуется характеристика D или специальные устройства;
• Не имеет функции УЗО - не защищает от утечек тока на землю, для этого нужен отдельный дифференциальный автомат или УЗО;
• Не рекомендован для частого ручного включения/выключения - рассчитан на длительную эксплуатацию, а не на оперативное управление.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, кофе-машина);
• Щитовая защита освещения в квартире (люстра, точечные светильники);
• Отдельный автомат для холодильника или водонагревателя в этажном щите;
• Дополнительный защитный элемент в распределительном щите дома или офиса.

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 6 А - для более мощных устройств выбирайте 10 А или выше;
• При подключении многожильного провода используйте наконечники НШВИ - предотвращают ослабление контакта;
• Не затягивайте клеммы слишком сильно - это повредит пластик и нарушит контакт;
• Проверьте соответствие глубины монтажа (44 мм) - убедитесь, что в щите хватает места;
• При замене старого автомата - сравнивайте характеристики: тип C, 2 полюса, 10 кА - чтобы сохранить уровень безопасности;
• Обозначьте автомат этикеткой - указывайте защищаемую цепь (например, «Кухня - розетки»).
