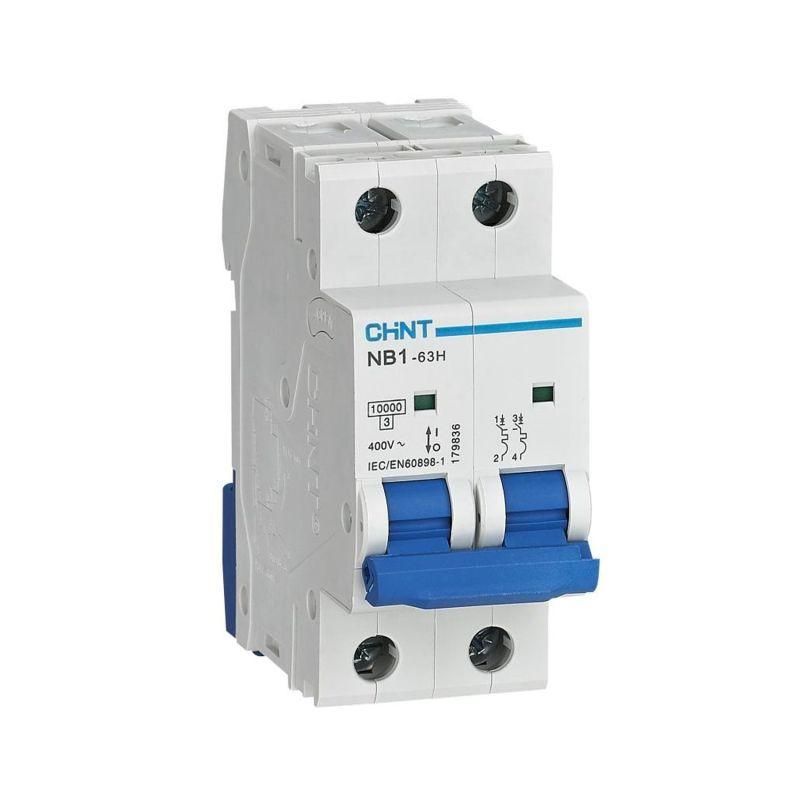

Выключатель автоматический двухполюсный NB1-63H 2P 6A 10кА х-ка C (R) | 179835 CHINT

Автоматический выключатель NB1-63H - двухполюсный модульный аппарат с номинальным током 6 А и характеристикой срабатывания C, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NB1-63H используется для защиты одиночных групп потребителей: розеточных контуров, светильников, оборудования мощностью до 1,3–1,5 кВт. Подходит для установки в щитах жилых домов, офисов, мастерских и производственных помещений. Применяется там, где требуется высокая устойчивость к кратковременным броскам тока - например, при запуске двигателей насосов, компрессоров или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - защищает два фазных провода одновременно, что необходимо для однофазных сетей с требованием отключения всех проводов при аварии.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимизирован для нагрузок со средними пусковыми токами (электромоторы, люминесцентные лампы).
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазных системах 220/380 В и однофазных 230 В.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов даже при кратковременных скачках.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к импульсным перенапряжениям, таким как удары молнии или коммутационные помехи.
• Степень защиты (IP): IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; применяется только внутри закрытых щитов.
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке, совместим с типовой сборкой щитов.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Частота: 50–60 Гц - работает в сетях России, Европы и большинства стран мира.
• Тип тока: переменный (AC) - не постоянный ток.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключать медные провода сечением до 2,5 мм2 (гибкий и многожильный) и до 4 мм2 (монолитный). Для подключения можно использовать кабель, шины типа PIN или FORK. Устанавливается в любом направлении - вертикально или горизонтально. Совместим с другими модулями серии NB1-63, включая устройства дополнительной комплектации: вспомогательные контакты XF9, сигналы аварийного срабатывания XF9J, расцепители S9/V9.

Безопасность и стандарты

Соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отвечает классу токоограничения 3 - снижает энергию короткого замыкания, защищая кабели и оборудование. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов. Индикатор положения контакта (зеленое окно = включен, красное = отключен) позволяет визуально контролировать состояние аппарата.

Преимущества

• Высокая точность срабатывания по характеристике C - минимизирует ложные отключения при пуске оборудования.
• Гарантированная отключающая способность 10 кА - обеспечивает безопасность даже в условиях слабой сети.
• Удобная индикация состояния - сразу видно, почему выключатель сработал.
• Поддержка дополнительных модулей - легко расширить функциональность без замены основного автомата.
• Совместимость с продукцией CHINT других серий - удобно при ремонте и модернизации щитов.

Ограничения применения

• Не для постоянного тока (DC) - нельзя применять в солнечных установках, аккумуляторных системах или DC-сетях.
• IP20 - не допускается установка во влажных местах, на улице, в сырых подвалах без корпуса.
• Запрещено использовать для защиты цепей с очень высокими пусковыми токами (>10×I_n) - для таких задач лучше подходят автоматы с характеристикой D.
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и блендером.
• Щитовая защита теплого пола или системы принудительной вентиляции.
• Линия питания маломощного станка (дрель, фрезер) в гараже.
• Обеспечение безопасности ввода в квартире перед счетчиком, когда нужна двуполюсная защита.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность подключенной нагрузки не превышала 1,3–1,5 кВт (при 230 В).
• При использовании в старых щитах с ограниченным пространством учтите ширину 36 мм - он занимает два модуля.
• Если планируете дальнейшую автоматизацию - заранее выбирайте модель с возможностью подключения XF9/XF9J, чтобы потом не менять весь автомат.
• Не затягивайте клеммы слишком сильно - это повредит пластиковую оболочку и снизит срок службы.
• Проверяйте цвет индикатора после каждого срабатывания: если остается красным, значит, проблема не устранена - не включайте снова без диагностики.
