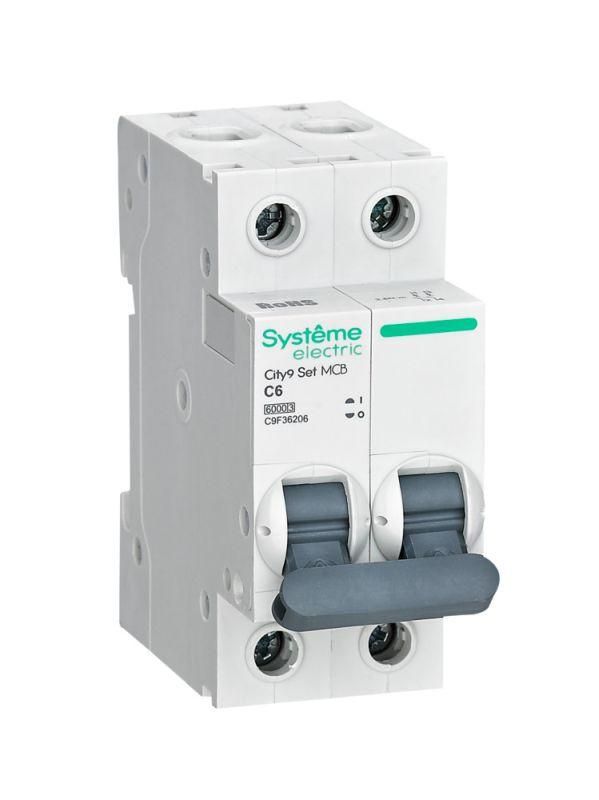

Выключатель автоматический двухполюсный 6A C 6kA City9 | C9F36206 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 6А хар. C 6кА 230В от бренда Systeme Electric, артикул c9f36206, предназначен для надежной защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Выполнен в компактном корпусе с мгновенным механизмом коммутации и совместим с DIN-рейкой.

Назначение и область применения

Этот автоматический выключатель защищает одиночные цепи переменного тока с рабочим напряжением до 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Особенно эффективен там, где требуется отключение как фазы, так и нулевого проводника - например, на входе в квартиру, кухню, ванную комнату или к оборудованию с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 6 А - выдерживает нагрузку до 1,3–1,4 кВт при 220 В
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Характеристика срабатывания: C - оптимальна для типичных бытовых нагрузок (освещение, розетки, бытовая техника)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение изоляции: 440 В - обеспечивает безопасную работу даже при кратковременных скачках
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Поперечное сечение провода: 1–25 мм2 - подходит для медных кабелей от 1 мм2 до 25 мм2
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая риск повреждений оборудования
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного внутреннего пространства шкафа
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении
• Гарантия: 36 месяцев

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейке - никаких болтов или сверления не требуется. Клеммы рассчитаны на многожильные и одножильные провода. Обязательно используйте отвертку с регулируемым моментом или проверьте усилие рукой: слишком слабый контакт вызывает нагрев, слишком сильный - повреждает клемму. Корпус имеет монолитную лицевую панель, что предотвращает случайное открытие при работе. Монтаж возможен только в сухих помещениях с уровнем загрязнения 2 и ниже.

Безопасность и стандарты

Выключатель соответствует нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Клеммы спроектированы так, чтобы провод не мог проскользнуть внутрь корпуса, исключая риск поражения током. Механизм мгновенной коммутации гарантирует быстрое отключение при аварии - менее 10 миллисекунд. Серия City9 SET прошла сертификацию на соответствие европейским стандартам IEC/EN 60898-1.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, минимизирует риск возгорания
• Безопасные клеммы - исключают доступ к токоведущим частям при правильной сборке
• Монолитный корпус - прочнее обычных пластиковых крышек, не трескается при ударах
• 6 металлических заклёпок - увеличивают механическую жесткость и долговечность
• Отключение нейтрали - повышает безопасность при обслуживании цепи
• Гарантия 3 года - подтверждает качество производства

Ограничения применения

Не применяйте в условиях высокой влажности, на улице или в сырых помещениях - степень защиты IP20 не предусматривает защиту от воды. Не используется в цепях постоянного тока (DC). Не рекомендован для защиты мощных двигателей, насосов или компрессоров - для них нужна характеристика D. Не допускается использование с проводами меньше 1 мм2 или больше 25 мм2 - это нарушит надёжность контакта. Не монтируйте в шкафах глубиной менее 45 мм - не поместится.

Примеры использования

• Защита группы розеток в кухне
• Входной автомат для одной квартиры в многоэтажке
• Щиток освещения в офисе
• Цепь водонагревателя или стиральной машины
• Линия питания для точечного освещения с трансформатором

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно работает на 220–230 В - он не подходит для 380 В
• При подключении двужильного кабеля (фаза+ноль) всегда заводите провода в свои клеммы - не смешивайте фазу и ноль между собой
• Измеряйте момент затяжки клемм - лучше использовать отвертку с ограничителем момента 2,5 Нм
• Проверяйте целостность корпуса перед установкой - трещины или деформация недопустимы
• Для систем с несколькими автоматами - располагайте рядом с аналогичными устройствами, чтобы удобнее было обслуживать
