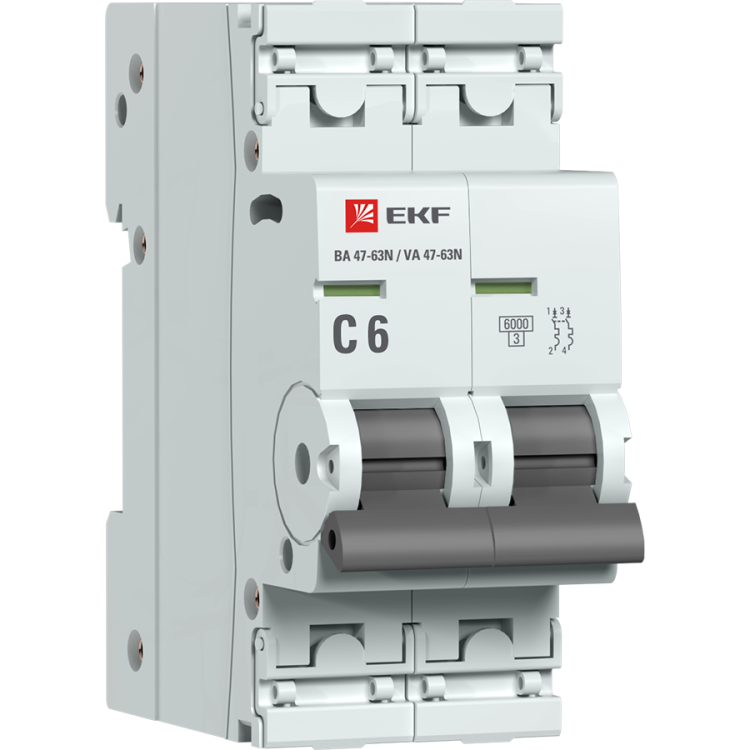

Автоматический выключатель 2P 6А (C) 6кА ВА 47-63N PROxima - M636206C EKF

Автоматический выключатель модульный двухполюсный 6А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636206c относится к серийной линейке PROxima с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А (C) 6кА ВА 47-63N защищает однофазные цепи переменного тока с номинальным током до 6 А. Применяется в бытовых и коммерческих электроустановках: для защиты групп освещения, розеточных контуров, бытовой техники и маломощного оборудования. Подходит для установки в щитах квартир, домов, магазинов, мастерских.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток без срабатывания
• Отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 230 В AC - рабочее напряжение сети
• Напряжение изоляции: 660 В - предельное напряжение, которое выдерживает изоляция между токоведущими частями
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Количество полюсов: 2 - одновременно отключаются фаза и ноль
• Частота: 50 Гц - совместим с сетью стандарта РФ/ЕС
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Сечение провода: 1–16 мм2 - подходит для медных проводов этого диапазона
• Рабочая температура: от –25C до +50C - работает в большинстве условий внутри помещений
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Глубина монтажа: 50 мм - требует свободного пространства за DIN-рейкой
• Гарантия: 84 месяца - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А (C) 6кА ВА 47-63N устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать выключатель после монтажа, что важно для контролируемых объектов. Устройство совместимо со всеми элементами серии PROxima и другими изделиями, соответствующими ГОСТ IEC 60898-1.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для модульных автоматов в бытовых и аналогичных условиях. Наличие цветового индикатора положения контактов позволяет визуально определить состояние аппарата: «вкл» (зелёный) / «выкл» (красный). Усиленный корпус и опломбируемая конструкция снижают риск несанкционированного вмешательства и повышают безопасность обслуживания.

Преимущества

• Удобная рукоятка - легко включать и отключать даже в перчатках
• Цветовая индикация - сразу видно, включен ли автомат
• Пластиковые крышки на зажимах - предотвращают случайное прикосновение и дают возможность пломбировки
• Усиленный корпус - повышенная механическая прочность благодаря дополнительным заклёпкам
• Поддержка широкого диапазона сечений проводов - 1–16 мм2 - универсальность для разных типов кабелей

Ограничения применения

• Не предназначен для работы во влажных помещениях - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется для трёхфазных систем - только двухполюсный вариант для одной фазы
• Не подходит для нагрузок с высокими пусковыми токами выше 60 А (например, мощные насосы или компрессоры); для них нужна характеристика D
• Требуется минимум 50 мм глубины за рейкой - не подходит для очень компактных щитов

Примеры использования

• Защита группы розеток в комнате или кухне
• Отключение осветительной цепи с энергосберегающими лампами
• Щиток в гараже для питания сварочного аппарата или точечного станка
• Распределительный щит многоквартирного дома - как входной или групповой автомат

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - используйте провода 1–16 мм2, чтобы избежать перегрева зажимов
• При монтаже затягивайте винты равномерно - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт
• Если требуется пломбировка - используйте специальные пломбы через отверстия в крышках зажимов
• Для защиты оборудования с высокими пусковыми токами (более 60 А) выбирайте характеристику D, а не C
• Проверяйте положение рычага перед работой - индикатор показывает реальное состояние контактов, а не положение рукоятки
