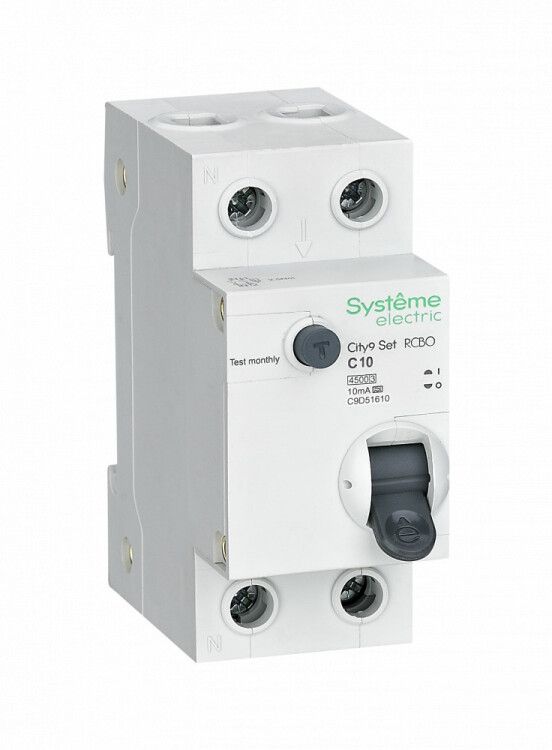

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 10А 4.5kA 10мА Тип-A 230В City9 Set - C9D51610 APC

Автоматический выключатель дифференциального тока City9 Set Systeme Electric, артикул c9d51610 - устройство для защиты человека от поражения электрическим током и электросети от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах с напряжением 230 В.

Назначение и область применения

Автоматический выключатель дифференциального тока c9d51610 защищает людей от поражения электрическим током при утечках до 10 мА - это соответствует требованиям безопасности для мест с повышенной опасностью, таких как ванные комнаты, кухни, детские помещения. Также он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в однофазных сетях 230 В переменного тока: в бытовых щитах, на объектах малой мощности, в оборудовании с электронными нагрузками (например, компьютеры, светодиодные светильники, частотные преобразователи).

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 230 В - рассчитан на работу в стандартной бытовой сети;
• Ток утечки: 10 мА - чувствительность сработки при утечке тока через землю; оптимальна для защиты людей;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания);
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, небольшие двигатели);
• Количество полюсов: 1P+N - отключаются фаза и нейтраль одновременно, что исключает риск сохранения потенциала на нулевом проводе;
• Имеет коммутируемый нейтральный проводник - нейтраль разрывается при отключении, повышает безопасность;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; предназначен для внутренней установки в закрытые щиты;
• Ширина: 2 модуля (35 мм) - занимает два места на DIN-рейке;
• Глубина монтажа: 45 мм - требует достаточного пространства внутри щита;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при нормальных и аварийных режимах;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным скачкам (молнии, коммутационные броски);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий энергию КЗ;
• Категория перенапряжения: IV - предназначено для установки на входе в помещение, где возможны значительные перенапряжения.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 45 мм. Выключатель имеет безопасные клеммы - они закрыты, чтобы исключить случайное прикосновение к токоведущим частям. Нейтральный проводник подключается к помеченному контакту N, фаза - к L. Оба провода должны быть затянуты моментом, указанным в инструкции производителя. После монтажа обязательно протестировать кнопкой «T». Установка допускается только в сухих, хорошо вентилируемых щитах. Не рекомендуется использовать в условиях высокой запылённости, влаги или температур ниже 0 C без дополнительного обогрева.

Безопасность и стандарты

Автоматический выключатель дифференциального тока c9d51610 соответствует международному стандарту IEC/EN 61009-1 для устройств типа A. Соответствует требованиям ПУЭ для защиты от поражения током в групповых цепях. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие уровню защиты для вводных устройств. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Защита от всех видов токов утечки, включая пульсирующие постоянные - идеально для современной электроники;
• Коммутируемый нейтраль - исключает опасность «живого» нуля после отключения;
• Кнопка тестирования позволяет ежемесячно проверять исправность устройства без специнструментов;
• Высокая отключающая способность (4,5 кА) - подходит даже для старых домов с слабой проводкой;
• Компактная двухмодульная конструкция - экономит место в щите;
• Серия City9 Set - известная надёжность и долгий срок службы благодаря качественным материалам и сборке.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не работает при отсутствии нейтрали - нельзя применять в трёхфазных сетях без нейтрали или в TT без отдельного контура заземления;
• Не подходит для нагрузок с очень высокими пусковыми токами (большие асинхронные двигатели) - лучше выбрать характеристику D;
• Не используется в цепях с постоянным током - только переменный (AC);
• Не следует устанавливать последовательно с другими УЗО без координации - возможны ложные срабатывания.

Примеры использования

• Щит квартиры - защита розеток в ванной и кухне;
• Оборудование с ИБП или зарядными устройствами - компьютеры, серверы, медицинская техника;
• Осветительные цепи с LED-светильниками - многие из них генерируют пульсирующий ток утечки;
• Насосы, вентиляторы, малые станки в мастерских - когда есть риск пробоя изоляции;
• Входной автомат в щите дома - как часть многоступенчатой системы защиты.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть имеет рабочий ноль и заземление - иначе УЗО не будет работать правильно;
• Проверяйте функциональность кнопкой «T» хотя бы раз в месяц - особенно перед сезоном повышенной влажности;
• Не используйте его вместо обычного автомата - он не защищает от перегрузок без дифференциальной составляющей, но здесь эта функция уже встроена;
• При замене старого УЗО - убедитесь, что новый тоже имеет коммутируемую нейтраль, если старый её имел;
• Если в щите мало места - можно использовать модели с меньшей глубиной, но c9d51610 требует минимум 45 мм;
• Для больших объектов с несколькими УЗО - выбирайте селективные (S-тип) для координации, но c9d51610 - без выдержки времени, поэтому подходит только для оконечных цепей.
