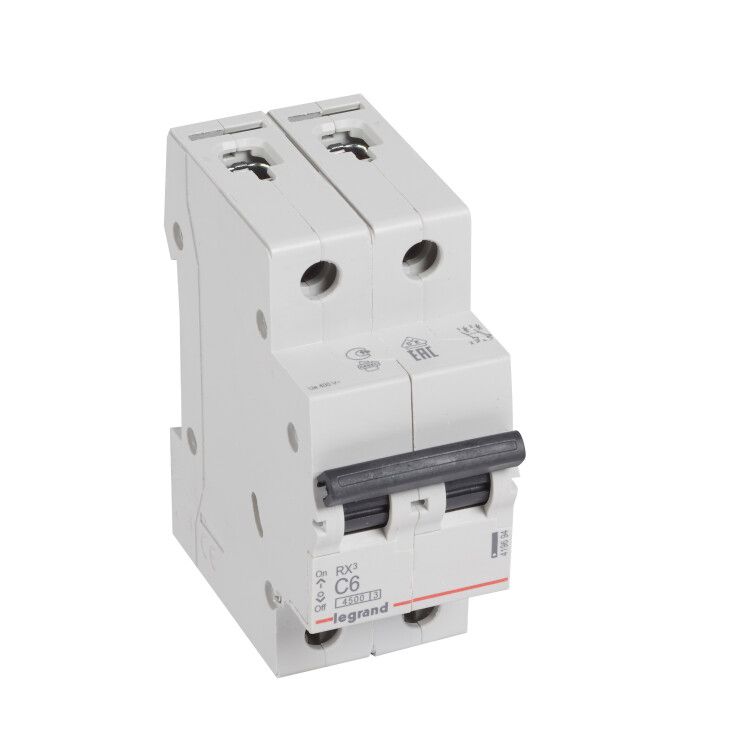

Выключатель автоматический двухполюсный RX3 4500 6А C 4,5кА | 419694 Legrand

Автоматический выключатель модульный двухполюсный RX3 6 А (C) 4,5 кА - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных распределительных щитах. Производится в серии RX3 брендами Legrand и IEK, артикул 419694.

Назначение и область применения

Автоматический выключатель модульный двухполюсный RX3 6 А (C) 4,5 кА защищает однофазные цепи переменного тока от сверхтоков. Подходит для установки в жилых домах, офисах, на производстве - там, где требуется надёжная защита групповых линий освещения, розеток или маломощного оборудования. Двухполюсное исполнение обеспечивает одновременное отключение фазы и нуля, что повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, люминесцентные светильники, насосы, компрессоры.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока (AC).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6 кА (не 4,5 кА, как указано в названии; в характеристиках точнее - 6 кА).
• Количество полюсов: 2 - отключает фазу и ноль одновременно.
• Сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения.
• Частота: 50/60 Гц - совместим с сетями России и других стран.
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита.
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый).
• Глубина монтажа: 44 мм - минимальный зазор за щитом для правильной установки.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Рабочая температура: от 0 C - не предназначен для установки вне помещений или в неотапливаемых местах ниже нуля.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель RX3 6 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используйте провода сечением до 25 мм2. Оба полюса имеют зажимы, поэтому важно правильно подсоединить фазу и ноль. После монтажа проверьте плотность затяжки контактов - слабый контакт вызывает нагрев. Убедитесь, что глубина щита минимум 44 мм, чтобы механизм свободно работал.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2 и имеет класс токоограничения 3, что гарантирует быстрое гашение дуги при аварии. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних факторов - использование вне щита запрещено. Климатическое исполнение УХЛ4 допускает применение в помещениях с умеренной влажностью и колебаниями температур, но не в условиях повышенной запылённости или агрессивной среды.

Преимущества

• Двухполюсное исполнение исключает риск сохранения потенциала на нулевом проводе после отключения.
• Высокая отключающая способность (6 кА) делает его подходящим даже для промышленных объектов с мощными источниками питания.
• Класс токоограничения 3 снижает риск возгорания при КЗ благодаря быстрой реакции.
• Широкий диапазон сечения проводов (до 25 мм2) упрощает подключение без переходников.
• Совместимость с другими изделиями серии RX3 позволяет легко формировать унифицированные щиты.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC).
• Работает при температуре выше 0 C - недопустимо монтировать в холодных помещениях без отопления.
• IP20 не защищает от воды и пыли - нельзя использовать в открытых щитах, на улице или в сырых зонах (ванная, подвал без гидроизоляции).
• Характеристика C не подходит для нагрузок с очень высокими пусковыми токами (например, крупные двигатели) - для них нужна характеристика D.
• Номинальное напряжение 400 В - не предназначена для сетей 690 В или выше.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение линии освещения с люминесцентными или LED-светильниками.
• Щитовая защита для небольшого станка с асинхронным двигателем (до 1,5–2 кВт).
• Обеспечение безопасности в системах кондиционирования с компрессором.
• Подключение вводного автомата в распределительном щите дома, если основной автомат уже установлен выше по току.

Практические советы

• Выбирая автомат, сравнивайте реальные характеристики (6 кА) с заявленными в названии (4,5 кА) - в данном случае верна характеристика, а не название.
• При замене старого автомата убедитесь, что новый также имеет две полюса - особенно если ранее использовался однополюсный + нулевая шина.
• Не экономьте на сечении провода: если используется 2,5 мм2, то можно выбрать автомат на 10 А, но здесь 6 А - значит, проводка должна быть рассчитана именно на этот ток.
• Проверяйте соответствие категории перенапряжения: здесь указана 0 - это означает, что устройство не предназначено для защиты от перенапряжений (для этого нужны УЗИП).
• При сборке щита соблюдайте порядок: автоматы с меньшим током - ближе к выходу, с большим - ближе к входу.
