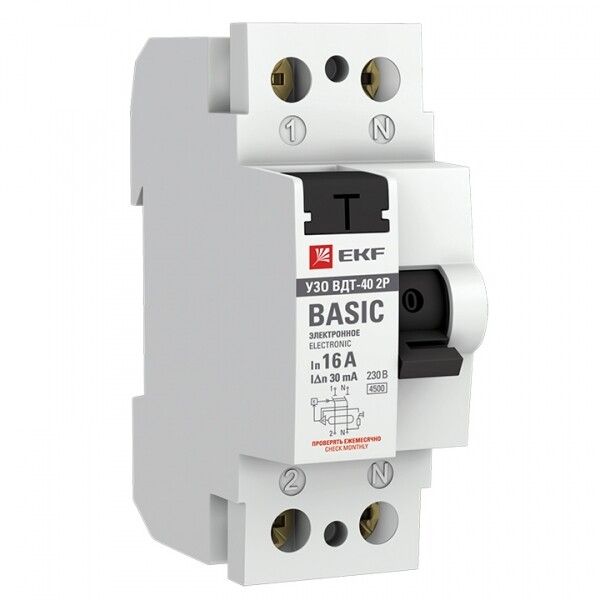

Выключатель дифференциальный (УЗО) ВД-40 2п 16А 30мА тип AC (электронный) Basic | elcb-2-16-30e-sim EKF

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 30 мА тип AC (электронный) Basic от бренда EKF обеспечивает защиту человека и оборудования от утечек тока в бытовых и промышленных сетях. Этот УЗО работает в однофазных цепях 230 В и монтируется на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 30 мА тип AC (электронный) Basic предназначен для автоматического отключения электрической цепи при появлении опасной утечки тока - более 30 миллиампер. Это защищает людей от поражения электрическим током при прикосновении к металлическим частям оборудования, а также предотвращает возгорания, вызванные повреждённой изоляцией проводов или замыканиями на землю.

Подходит для установки в распределительных щитках жилых домов, квартир, офисов, мастерских и на производстве. Особенно эффективен в помещениях с повышенной влажностью - кухнях, ванных комнатах, гаражах, где риск утечки выше.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту)
• Номинальное напряжение: 230 В - для однофазных сетей
• Отключающая способность: 4,5 кА - выдерживает кратковременные перегрузки при КЗ
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Напряжение изоляции: 660 В - высокий запас прочности изоляции
• Импульсное напряжение: 4 кВ - устойчив к скачкам напряжения (например, от молний)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Рабочая температура: от –25 C до +35 C - подходит для неотапливаемых помещений, но не для экстремальных условий
• Сечение проводов: 1–25 мм2 - подходит для медных проводов любого бытового и промышленного сечения
• Гарантия: 3 года

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 30 мА тип AC (электронный) Basic монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 66 мм. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подсоединены, иначе устройство не будет работать.

Не рекомендуется использовать этот УЗО в сетях постоянного тока или там, где возможны постоянные импульсные утечки (например, рядом с мощными преобразователями частоты). Также он не подходит для трёхфазных систем - для этого нужны 4-полюсные модели.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 30 мА тип AC (электронный) Basic соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995). Соответствие нормам гарантирует надёжность срабатывания при утечке и соответствие международным стандартам безопасности.

Преимущества

• Электронный принцип действия - быстрое и точное срабатывание даже при слабых утечках
• Широкий диапазон сечения проводов (1–25 мм2) - удобен для монтажа без переходников
• Увеличенный запас по напряжению изоляции (660 В) и импульсу (4 кВ) - снижает риск пробоя
• Серия Basic - проверенная линейка EKF с хорошим соотношением цены и качества
• Гарантия 3 года - подтверждает долговечность компонентов

Ограничения применения

• Не работает при постоянном токе утечки - не подходит для цепей с выпрямителями, LED-драйверами, ИБП
• IP20 - нельзя устанавливать вне щита, в сырых местах или на улице
• Рабочая температура до +35 C - при длительной работе в жарком помещении (например, в теплом шкафу без вентиляции) возможны отказы
• Только для переменного тока типа AC - не реагирует на пульсирующий постоянный ток (тип A), который часто встречается в современной технике

Примеры использования

• Защита розеточных групп в ванной комнате
• Автоматическая защита кухонной группы с плитой, микроволновкой и холодильником
• Щитовая защита на этаже многоквартирного дома
• Защита станков и светового оборудования в цехах с минимальной влажностью
• Дополнительная защита перед счетчиком в старых квартирах с изношенной проводкой

Практические советы

• Выбирая УЗО, всегда проверяйте, что его номинальный ток (16 А) соответствует нагрузке на группу. Перегрузка приведёт к отключению автомата, а не УЗО.
• При установке в щите используйте отдельный автоматический выключатель перед этим УЗО - так вы сможете отключить питание для обслуживания без потери защиты других групп.
• Обязательно тестируйте УЗО кнопкой «T» ежемесячно - это проверяет исправность внутренней схемы.
• Если в вашей сети есть компьютеры, Wi-Fi маршрутизаторы, зарядки или LED-освещение - рассмотрите возможность замены на УЗО типа A (не AC), чтобы избежать ложных срабатываний.
• Посадочный диаметр клемм рассчитан на провода до 25 мм2 - не пытайтесь затянуть слишком толстый провод, это повредит контакт.
