Переключатель трехпозиционный 1P 16А EKF Basic | tps-1-16

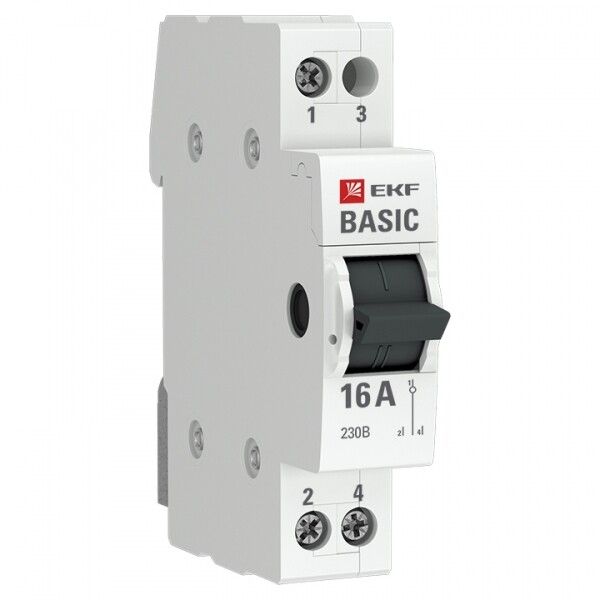

Переключатель трехпозиционный ТПС-63 1P 16А от EKF - устройство для ручного переключения однополюсной цепи между двумя положениями, предназначенное для работы в распределительных щитах на DIN-рейке. Артикулы tps-1-16 и TPS116 соответствуют модели из серии Basic, подходящей для слаботочных и силовых задач в условиях умеренного климата.

Назначение и область применения

Переключатель трехпозиционный ТПС-63 1P 16А используется как выключатель-разъединитель для ручного управления электрической цепью. Он позволяет физически от disconnect источник питания и перевести нагрузку на другой контур - например, переключить питание с основной сети на резервную или отключить оборудование для обслуживания.

Подходит для установки в электрошкафах промышленного оборудования, систем автоматизации, насосных станциях, конвейерах и других объектах, где требуется надежная механическая коммутация без автоматического отключения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Количество полюсов: 1
• Тип контактов: один нормально открытый (НО) контакт + один переключающий контакт
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Максимальное сечение кабеля: 16 мм2
• Глубина монтажа: 71 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Тип толкателя: рычажный, для ручного переключения
• Цвет корпуса и толкателя: серый
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью
• Соответствие стандартам: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003

Совместимость и монтаж

Переключатель трехпозиционный ТПС-63 1P 16А совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - дополнительные крепления не требуются.

Подключение проводов осуществляется через зажимы с винтовым креплением. Максимальное сечение жил - 16 мм2; использовать более толстые провода нельзя - это повредит зажим и нарушит контакт.

Не рекомендуется устанавливать рядом с нагревательными элементами или местами с постоянным воздействием влаги - степень защиты IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30011.5.1-2012 и Международному стандарту IEC 60947-5-1, что гарантирует соответствие безопасности при ручном управлении нагрузкой.

Конструкция исключает случайное замыкание - контакты находятся в изолированном корпусе, а рычаг имеет четкую фиксацию в каждом положении. Однако устройство не имеет аварийной блокировки или сигнализации - пользователь должен самостоятельно контролировать состояние цепи.

Преимущества

• Простая и надежная механическая конструкция - нет электроники, которая может выйти из строя
• Четкая фиксация в трех положениях: “вверх”, “центр” (выкл.), “вниз” - минимизирует риск неверного переключения
• Малая глубина монтажа (71 мм) - экономит место в шкафах
• Совместим с другими изделиями серии Basic - легко формировать компактные решения на DIN-рейке
• Цена ниже аналогичных устройств с большей степенью защиты или автоматическими функциями

Ограничения применения

• Не предназначен для частых включений/выключений - рассчитан на редкую ручную коммутацию, не на интенсивную эксплуатацию
• IP20 не защищает от пыли и влаги - запрещено использование во влажных, пыльных или наружных условиях
• Только одно полюсное исполнение - нельзя использовать для трехфазных цепей без нескольких устройств
• Отсутствует возможность удаленной блокировки или автоматической интерлокации - требует ручного контроля
• Не является защитным аппаратом - не отключает при КЗ или перегрузке; необходимо дополнительно устанавливать автоматы или предохранители

Примеры использования

• Переключение питания станка между основной сетью и генератором резерва
• Отключение участка конвейера перед техническим осмотром
• Выбор источника питания для системы управления в цехе
• Ручное переключение нагрузки в распределительном щите с двумя входами

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 16 мм2 - иначе контакт будет греться
• Убедитесь, что в щите есть свободное место глубиной не менее 71 мм - особенно важно при плотной компоновке
• Обязательно используйте этот переключатель вместе с автоматическим выключателем или предохранителем - он лишь разъединяет цепь, но не защищает её
• Для удобства обслуживания помечайте положения рычага: “ВКЛ. СЕТЬ 1”, “ВЫКЛ.”, “ВКЛ. СЕТЬ 2”
• Если нужна защита от внешних факторов - выбирайте модель с IP65 или выше, например, из серии PROxima
