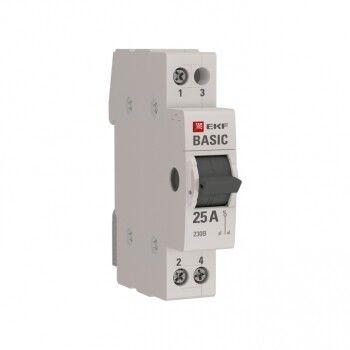

Переключатель трехпозиционный 1P 25А EKF Basic | tps-1-25

Трехпозиционный переключатель ТПС-63 1P 25А от EKF - устройство для ручного переключения однополюсной цепи между двумя положениями, предназначенное для установки на DIN-рейку в распределительных щитах. Применяется там, где требуется надежная коммутация без автоматического отключения, например, для выбора источника питания или управления режимом работы оборудования.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 1P 25А используется для ручного переключения одной фазы между двумя состояниями: «вверх» - замкнутая цепь, «вниз» - другая замкнутая цепь, «центральное» - разомкнутое состояние. Подходит для задач, где важно иметь четкий механический контроль над питанием: выбор между основным и резервным источником, управление режимами работы станков, тестирование цепей, отключение для обслуживания.

Изделие входит в серию EKF Basic и рассчитано на работу в условиях умеренного и холодного климата (климатическое исполнение УХЛ4). Часто применяется в промышленных щитах, системах автоматизации, на объектах ЖКХ и энергообеспечения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 25 А
• Количество полюсов: 1
• Количество переключающих контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Максимальное сечение кабеля: 16 мм2
• Тип толкателя: рычажный, с удобным захватом
• Способ монтажа: на DIN-рейку (шириной 1 модуль)
• Глубина монтажа: 71 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Цвет корпуса: светло-серый, цвет толкателя: серый
• Нормативное соответствие: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 1P 25А совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - дополнительные крепления не требуются. Клеммы рассчитаны на зажим проводов сечением от 0,5 до 16 мм2 - подходят медные жилы с наконечниками или без них. Перед подключением убедитесь, что сечение кабеля не превышает 16 мм2: более толстые провода не войдут в клемму.

Подключение выполняется после полного отключения питания. Рычаг имеет четкую фиксацию в каждом положении - переключение происходит с характерным щелчком, исключающим случайное перемещение.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 1P 25А соответствует требованиям МЭК 60947-5-1 и ГОСТ 30011.5.1-2012, которые регламентируют безопасность и надежность ручных коммутационных устройств. Степень защиты IP20 обеспечивает защиту от прямого контакта с пальцами, но не защищает от попадания пыли или воды - поэтому устройство допускается устанавливать только внутри закрытых щитов. Открытая установка вне электрошкафа запрещена.

Преимущества

• Четкая механическая фиксация всех трех положений - исключает самопроизвольное переключение
• Высокая долговечность контактов благодаря материалам, соответствующим промышленному классу
• Удобный рычаг с контрастным цветом - легко определить текущее положение даже в слабом свете
• Модульная компактная форма (1 модуль) позволяет экономить место в щите
• Совместимость с другими изделиями серии EKF Basic - можно собирать унифицированные решения

Ограничения применения

• Не предназначен для автоматических систем - только ручное управление
• IP20 не допускает использование во влажных, пыльных или наружных помещениях
• Не работает с постоянным током - только переменный ток (AC) до 230 В
• Максимальный ток 25 А - нельзя использовать для нагрузок выше этого значения, даже кратковременно
• Не имеет функции автоматического отключения при перегрузке или КЗ - необходимо внешнее защитное оборудование (например, автоматический выключатель)

Примеры использования

• Выбор между городской сетью и генератором в автономном электроснабжении
• Переключение между двумя насосами в системе водоснабжения
• Отключение участка цепи для ремонта или диагностики
• Ручное управление режимом работы станка (рабочий / останов / тестовый)
• Коммутация сигнальных цепей в системах управления

Практические советы

• При проектировании учтите глубину монтажа - 71 мм. Убедитесь, что в щите хватает места для других элементов за этим переключателем.
• Используйте наконечники на проводах сечением 1,5–4 мм2 - они повышают надежность соединения и снижают риск нагрева.
• Не используйте ТПС-63 1P 25А вместо автомата. Он не защищает от перегрузки - всегда сочетайте его с защитным устройством.
• При необходимости блокировки нескольких устройств в одном положении - проверьте возможность установки дополнительных блокирующих механизмов (не предусмотрены в этой модели).
• Для многократного переключения рекомендуется периодически осматривать контактную группу - особенно при работе с индуктивными нагрузками (двигатели, катушки).
