Переключатель трехпозиционный 3P 63А EKF Basic | tps-3-63

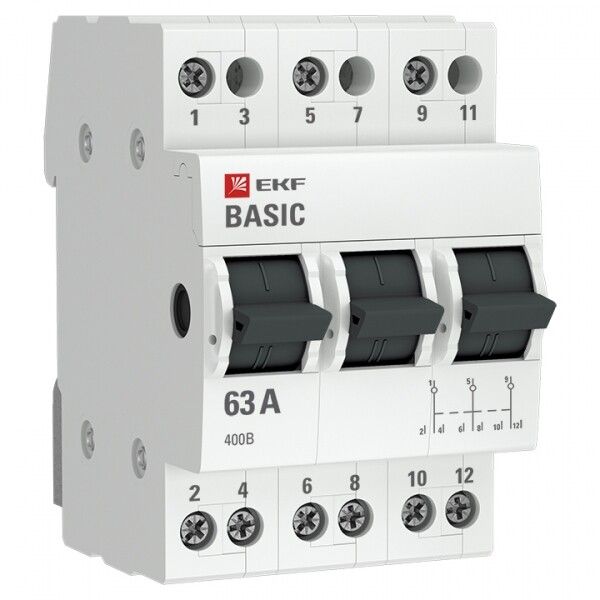

Переключатель трехпозиционный ТПС-63 3P 63А от EKF - устройство для ручного переключения между двумя источниками питания в цепях переменного тока. Применяется в распределительных щитах с монтажом на DIN-рейку, подходит для систем автоматизации, промышленного оборудования и объектов с требованием резервирования питания.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 3P 63А предназначен для ручного переключения трёхфазной нагрузки между двумя источниками электроэнергии - например, между основным и резервным питанием. Каждый полюс имеет три положения: «вверх» - контакт с первым источником, «центральное» - отключено, «вниз» - контакт со вторым источником. Это позволяет безопасно отключить одну цепь перед подключением другой, исключая параллельное питание.

Используется в промышленных щитах, на станках, конвейерах, насосных станциях, в системах бесперебойного питания, где требуется физический контроль над переключением. Подходит для условий эксплуатации в помещениях с умеренным климатом (климатическое исполнение УХЛ4).

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Количество переключающих контактов: 3 (по одному на каждый полюс)
• Количество нормально замкнутых (НО) контактов: 1
• Способ монтажа: установка на DIN-рейку шириной 3 модуля
• Глубина монтажа: 71 мм
• Максимальное сечение кабеля: 16 мм2
• Тип толкателя: рычаг, серого цвета
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Цвет корпуса: серый
• Нормативное соответствие: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 3P 63А совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защелкнуть устройство на рейке - дополнительные крепления не требуются. Обеспечивает плотную фиксацию даже при вибрациях.

Подключение проводов осуществляется через зажимы с винтовым креплением. Максимальное сечение жил - 16 мм2, что соответствует медным кабелям до 25 мм2 в случае гибкого многожильного провода. Перед подключением проверьте, чтобы сечение не превышало допустимое - иначе возникает риск перегрева и потери контакта.

Рычаг управления расположен спереди, обеспечивает четкую визуальную индикацию текущего положения. Положение «выкл» находится в центре - удобно для диагностики и безопасности.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 3P 63А соответствует требованиям МЭК 60947-5-1 и ГОСТ 30011.5.1-2012, которые регламентируют безопасность и надежность ручных коммутационных устройств. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или воды - поэтому применяется только внутри закрытых щитов.

Конструкция исключает возможность одновременного замыкания двух источников питания - каждое положение рычага активирует только один контакт. Это снижает риск короткого замыкания при переключении.

Преимущества

• Модульный форм-фактор - занимает всего 3 модуля на DIN-рейке, экономит место в щите
• Чёткая механическая фиксация всех трёх положений - исключает самопроизвольное переключение
• Высокая долговечность контактов - рассчитан на многочисленные циклы включения/отключения
• Совместим с продукцией EKF Basic - легко интегрируется в комплекты с другими модульными аппаратами
• Простота обслуживания - доступ к клеммам без демонтажа устройства

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает герметичность
• Не используется для автоматического переключения - только ручное управление
• Не рекомендуется для цепей с частыми переключениями более 10 раз в час - это сокращает срок службы контактов
• Не поддерживает функцию блокировки рукоятки - нельзя заблокировать в одном положении без внешних решений
• Не совместим с автоматическими системами управления - требует физического воздействия оператора

Примеры использования

• Переключение между городской сетью и дизель-генератором в аварийном освещении
• Выбор источника питания для станка с резервным вводом
• Ручное переключение между двумя линиями в цеховой сети
• Тестирование и обслуживание участка цепи - отключение одного источника без отключения всей системы

Практические советы

• При проектировании учтите глубину монтажа - 71 мм. Убедитесь, что в щите хватает места для других устройств сзади
• Используйте кабели с сечением не более 16 мм2. Более толстые жилы не войдут в зажимы - потребуется переходник или другое решение
• Проверяйте целостность контактов после первого включения - особенно при работе с большими токами
• Обозначьте положения рычага этикетками: «Основной», «Выкл», «Резервный» - это повышает безопасность при эксплуатации
• Для систем с высокой ответственностью используйте этот переключатель в сочетании с автоматическим выключателем нагрузки - он обеспечит защиту от перегрузок, которую ТПС-63 3P 63А не предоставляет
