Переключатель трехпозиционный 1P 63А EKF Basic | tps-1-63

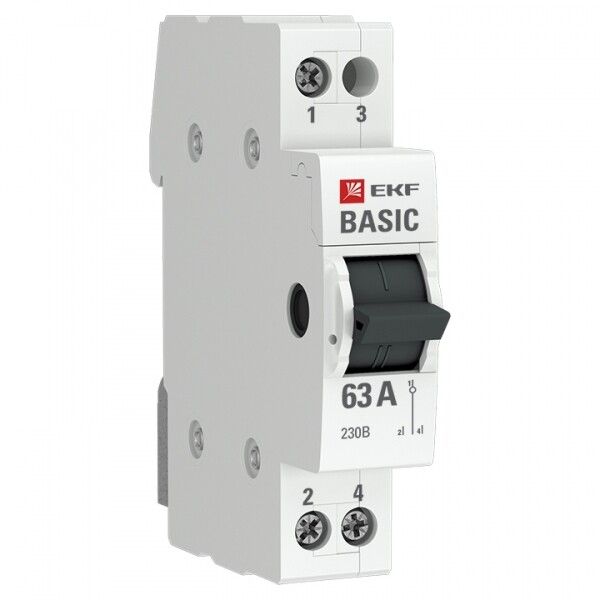

Трехпозиционный переключатель 1П 63А ТПС-63 от EKF Basic предназначен для ручной коммутации однополюсных цепей переменного тока в распределительных щитах. Этот аппарат сочетает надежную механическую конструкцию с компактным монтажом на DIN-рейку, что делает его удобным решением для управления питанием оборудования в условиях промышленной автоматизации.

Назначение и область применения

Трехпозиционный переключатель 1П 63А ТПС-63 используется для переключения между двумя источниками питания или состояниями цепи: «вкл.-выкл.-вкл». Подходит для ручного управления нагрузками, где требуется физический контроль над подачей электроэнергии - например, при переходе между основным и резервным питанием, управлении насосами, вентиляторами или нагревательными элементами.

Области применения: промышленные щиты, системы автоматизации, оборудование с ручным режимом работы, объекты ЖКХ, энергообеспечения и малых производственных линий.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 63 А - способен работать длительно с нагрузкой до этого значения
• Число полюсов: 1 - управляет одной фазой сети
• Количество переключающих контактов: 1 - один контактный узел с тремя положениями
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм)
• Максимальное сечение кабеля: 16 мм2 - позволяет подключить медные провода до указанного размера
• Тип толкателя: рычажный - обеспечивает четкий ход и визуальный индикатор положения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Глубина монтажа: 71 мм - требует соответствующего места внутри шкафа
• Цвет корпуса: светло-серый; цвет толкателя: серый - совместим со стандартной цветовой гаммой EKF
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и влажности до 98%
• Соответствие стандартам: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003

Совместимость и монтаж

Трехпозиционный переключатель 1П 63А ТПС-63 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство замком на рейке - никаких дополнительных креплений не требуется.

Подключение осуществляется через зажимы сверху и снизу. Кабель с жилой до 16 мм2 можно вставить без подготовки - обжимные наконечники рекомендованы для многожильных проводов. Перед установкой проверьте свободное место в шкафе: глубина аппарата составляет 71 мм, учтите запас для других компонентов.

Совместим с другими изделиями серии EKF Basic: модульными выключателями, рубильниками и разъединителями. Может использоваться в паре с автоматическими выключателями для создания многоступенчатой системы защиты.

Безопасность и стандарты

Трехпозиционный переключатель 1П 63А ТПС-63 соответствует требованиям ГОСТ 30011.5.1-2012 и Международному стандарту IEC 60947-5-1. Это гарантирует соответствие нормам безопасности при коммутации нагрузок до 63 А.

IP20 не обеспечивает защиту от воды или пыли - устройство допускается использовать только во внутренних помещениях, в закрытых щитах без воздействия внешней среды. Открытые площадки, сырые помещения и улицы исключены.

Преимущества

• Компактный формат - занимает всего 1 модуль, экономит место в щите
• Ясная визуальная индикация положения рычага - легко определить состояние цепи без тестирования
• Высокая механическая прочность - рычажный механизм выдерживает частые переключения
• Совместимость с системой EKF Basic - легко интегрируется в существующие решения
• Производится в соответствии с европейскими стандартами - гарантированная долговечность

Ограничения применения

• Не предназначен для автоматического управления - только ручная коммутация
• IP20 не допускает использование в условиях влаги, пыли, агрессивной среды
• Не имеет функции автоматического отключения при перегрузке - необходимо использовать в связке с автоматическим выключателем
• Максимальный ток 63 А - нельзя применять для нагрузок выше этого значения
• Не подходит для частотных преобразователей или импульсных нагрузок - только чисто активные или индуктивные цепи переменного тока

Примеры использования

• Переключение между городской сетью и автономным генератором в домашнем щите
• Ручной перевод насосной станции между основным и резервным контуром
• Использование в качестве главного рубильника для обслуживания участка цепи
• Коммутирующее устройство в системе теплоснабжения с двумя источниками нагрева
• Управление освещением в помещении с двумя независимыми источниками питания

Практические советы

• Выбирая трёхпозиционный переключатель 1П 63А ТПС-63, убедитесь, что ваша нагрузка не превышает 63 А - лучше иметь запас в 20%
• Для многожильных проводов используйте наконечники НШВИ - это повысит надёжность контакта и продлит срок службы
• Не забудьте про отключение питания перед установкой - даже при выключенном положении есть риск наличия потенциала на одном из входов
• Проверьте глубину вашего шкафа: 71 мм - это минимум. Учитывайте наличие боковых клемм, проводов и других устройств рядом
• Если нужна защита от случайного включения - используйте замок или пломбу на рычаге, хотя сам переключатель не предусматривает блокировку
• Для сложных схем с несколькими переключателями - пометьте каждый положение («Основной», «Резерв», «Выкл») этикетками
