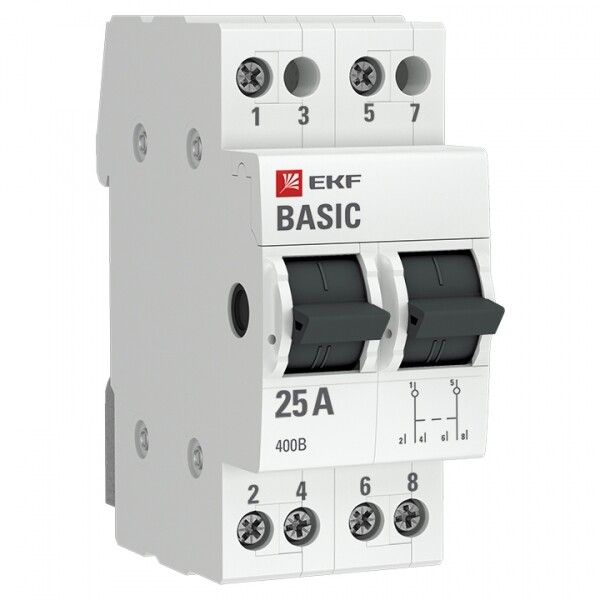

Переключатель трехпозиционный TPS-63 2P 25А PROxima EKF TPS225

Трехпозиционный переключатель ТПС-63 2P 25А от бренда EKF - устройство для ручной коммутации двухцепевых нагрузок в распределительных щитах. Применяется там, где требуется выбрать один из двух рабочих режимов, например, между двумя источниками питания или двумя потребителями. Артикулы TPS-2-25 и TPS225 соответствуют одной модели в каталоге.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 2P 25А предназначен для ручного переключения между двумя положениями: “влево”, “выкл” и “вправо”. Каждое положение замыкает одну пару контактов, среднее - размыкает оба контура. Подходит для управления питанием оборудования, когда нужен отказоустойчивый переход между источниками - например, основной и резервный генератор, два входа в помещении, две группы освещения.

Используется в силовых щитах промышленных объектов, на предприятиях с автономным энергообеспечением, в системах автоматизации, где требуетcя физический контроль состояния цепи. Часто применяется совместно с другими элементами линейки EKF Basic: рубильниками, выключателями нагрузки и предохранителями.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка на каждый полюс
• Номинальное напряжение: 400 В AC - работает в однофазных и трёхфазных сетях до 400 В
• Число полюсов: 2 - управляет двумя проводниками одновременно (например, L1 и N, или L1 и L2)
• Количество переключающих контактов: 2 - каждому полюсу соответствует одна пара контактов
• Род тока: переменный (AC) - не постоянный ток
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартном щите без дополнительных кронштейнов
• Модульная ширина: 2M - занимает два модуля (36 мм) по ширине
• Глубина монтажа: 71 мм - необходимо обеспечить свободное пространство за щитом
• Максимальное сечение кабеля: 16 мм2 - подходят жилы до этого размера, в том числе многожильные
• Тип толкателя: рычаг - удобен для ручного воздействия, легко определить текущее положение
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды; используется внутри закрытых щитов
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40C до +40C и умеренной влажностью
• Количество нормально открытых (НО) контактов: 1 - в каждом полюсе есть один контакт, который замыкается при переводе рычага в крайние положения
• Цвет корпуса: светло-серый, цвет толкателя: серый - стандартизированная окраска для узнаваемости в ряду других устройств EKF

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 2P 25А совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Для установки достаточно защелknуть устройство на рейку - никаких винтов или креплений не требуется. После монтажа подключение выполняется через зажимы сверху и снизу - максимальное сечение кабеля 16 мм2 позволяет использовать медные жилы даже с крупным сечением.

Не рекомендуется устанавливать рядом с нагревающимися компонентами (например, тепловыми реле или мощными предохранителями), чтобы избежать перегрева пластикового корпуса. Расстояние до соседних устройств - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 2P 25А соответствует требованиям ГОСТ 30011.5.1-2012 и Международному стандарту IEC 60947-5-1-2003. Это гарантирует надежную коммутацию, механическую прочность и соответствие правилам безопасности при работе с электрооборудованием.

IP20 исключает случайное прикосновение к токоведущим частям, однако устройство нельзя использовать вне закрытых щитов. Открытые места, сырые помещения, улицы - запрещены.

Преимущества

• Простая и проверенная конструкция - долгий срок службы без обслуживания
• Ясная визуальная индикация положения - рычаг четко показывает, включен ли circuit и в каком состоянии
• Поддерживает большие сечения кабелей - не требует переходников при подключении толстых жил
• Совместим с линейкой EKF Basic - можно собирать единый щит с аналогичными рубильниками, выключателями и предохранителями
• Закрытый корпус снижает риск возникновения дуги при переключении под нагрузкой

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - использование в DC-сетях вызовет повреждение контактов
• IP20 - недопустимо применение во влажных, пыльных или наружных условиях
• Не имеет функции автоматического отключения - не заменяет автоматические выключатели
• Может использоваться только при номинальном токе ≤25 А - превышение вызовет перегрев и выход из строя
• Не подходит для частого переключения более 10 раз в час - длительная работа в режиме “частых включений” сокращает срок службы

Примеры использования

• Выбор между городским электроснабжением и дизель-генератором в офисном здании
• Переключение между двумя насосами в системе водообеспечения - основной и резервный
• Ручной перевод системы освещения с одного источника на другой в производственном цехе
• Обеспечение ручного отключения цепи перед техническим обслуживанием (функция “выкл” как точка доступа)

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении кабелей затягивайте зажимы равномерно - переусиливать нельзя, иначе деформируются контакты
• Убедитесь, что глубина монтажа (71 мм) не препятствует закрыванию крышки щита - особенно важно при плотной сборке
• На крышке щита желательно нанести этикетку с указанием, какой режим активен в каждом положении (“Основной”, “Выкл”, “Резервный”) - это повысит безопасность обслуживающего персонала
• Если планируете часто менять положение - выбирайте модель с более высокой классификацией по количеству циклов, поскольку этот переключатель рассчитан на базовое количество операций
