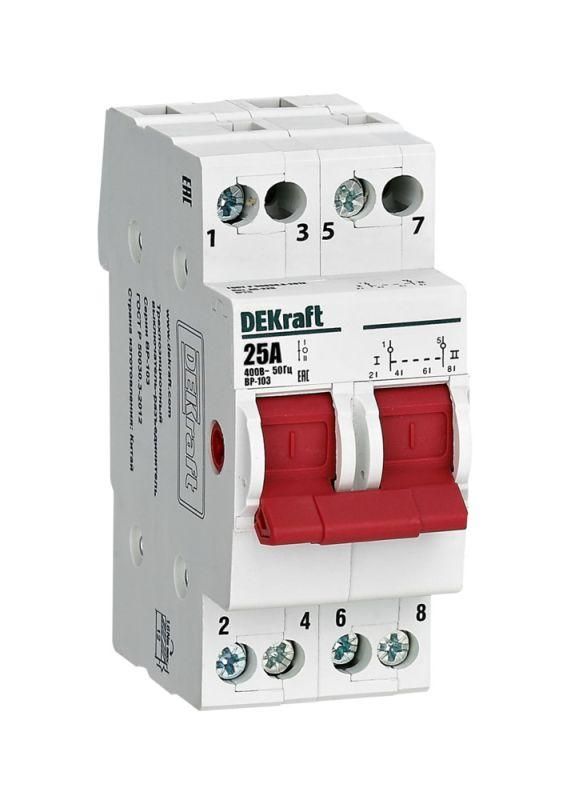

Трехпозиционный выключатель-разъединитель 2P 25A ВР-103 | 17208DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 2P 25A ВР-103 от DEKraft - устройство для ручного отключения и переключения электрических цепей в щитах до 380 В. Подходит для монтажа на DIN-рейку и применяется там, где требуется надежное механическое отключение нагрузки, например, при переходе на резервное питание.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 25A ВР-103 предназначен для ручного включения и отключения электрических цепей переменного тока с напряжением до 380 В. Устройство используется в распределительных и учетно-распределительных щитах для изоляции отдельных групп потребителей. Часто применяется в системах ручного ввода резерва (АВР) - позволяет безопасно переключить питание с основной сети на резервную. Также подходит для обслуживания оборудования, требующего физического отключения перед ремонтом.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 25 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не автоматический, не защищён от перегрузок)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Сечение подключаемых проводов: до 10 мм2
• Категория применения: AC-22B - для коммутации двигателей с высокими пусковыми токами
• Гарантия: 60 месяцев
• Установочные положения: любые (горизонтальные, вертикальные)

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2P 25A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью защелки на задней части корпуса - достаточно вставить устройство в рейку и зафиксировать щелчком. Для подключения используются зажимы с болтами, рассчитанные на провода сечением до 10 мм2. Провода должны быть зачищены на 8–10 мм. Расположение клемм выполнено в шахматном порядке - это снижает риск случайного замыкания между фазами. Переключение осуществляется рычагом, который имеет три четко выраженных положения: “ВКЛ” - “ОТКЛ” - “ВКЛ (резерв)”.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 2P 25A ВР-103 соответствует требованиям к категории применения AC-22B, что гарантирует устойчивость к импульсным токам при запуске электродвигателей. Конструкция обеспечивает видимый разрыв цепи при переводе в положение “ОТКЛ”, что соответствует нормам безопасности для работ по техобслуживанию. Однако степень защиты IP20 не допускает использование устройства во влажных помещениях, на улице или в местах с повышенной запыленностью.

Преимущества

• Чёткая трёхпозиционная система переключения - удобно для АВР с ручным управлением
• Надёжный рычажный механизм с фиксацией в каждом положении
• Красная рукоятка - визуально выделяет устройство среди других элементов щита
• Поддержка проводов до 10 мм2 - совместим с большинством силовых кабелей
• Долгий срок гарантии - 5 лет

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• IP20 - нельзя использовать в условиях влажности, пыли, агрессивной среды
• Не подходит для частого включения/выключения - предназначен для редких операций (например, один раз в день или реже)
• Только двухполюсное исполнение - не подходит для трёхфазных сетей без дополнительных устройств
• Нет индикации состояния - состояние цепи определяется только положением рукоятки

Примеры использования

• Переключение питания насосной станции с основной сети на дизель-генератор
• Изоляция группы освещения перед плановым ремонтом
• Ручное переключение питания конвейера в промышленном щите
• Отключение участка цепи для проверки сопротивления изоляции

Практические советы

• Обязательно отключите питание перед установкой или обслуживанием Выключателя-разъединителя трехпозиционного 2P 25A ВР-103
• Проверьте соответствие сечения проводов - превышение 10 мм2 может повредить зажимы
• Не используйте устройство как замену автоматическому выключателю - он не спасёт от аварии
• При сборке щита располагайте несколько таких устройств с учётом шахматного порядка клемм - так проще прокладывать провода и избежать пересечений
• При работе в щитах с несколькими источниками питания пометьте каждую позицию рукоятки (“Основная”, “Резерв”, “Выкл”) - это предотвратит ошибки при переключении
