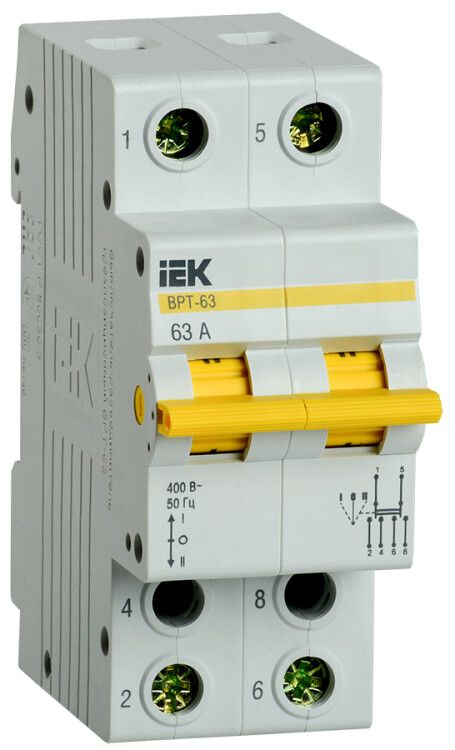

Выключатель-разъединитель (рубильник) трехпозиционный ВРТ-63 2п 63А | MPR10-2-063 IEK

Выключатель-разъединитель трехпозиционный 2п 63А ВРТ-63 от IEK (ИЭК) — устройство для безопасного отключения и переключения двухэлементных цепей переменного тока. Артикул mpr10-2-063 используется там, где требуется физическое отключение питания с возможностью выбора между двумя источниками или полным отключением.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2п 63А ВРТ-63 применяется для ручного отключения и переключения электрических цепей в системах распределения энергии. Устройство позволяет выбрать одно из трёх состояний: включено на первый источник, включено на второй источник или полностью отключено. Подходит для управления группами потребителей в жилых домах, офисах, административных и общественных зданиях. Часто устанавливается в щитах учёта и распределения электроэнергии, особенно когда есть необходимость в резервировании питания или обслуживании одной линии без отключения всей системы.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Номинальный ток: 63 А
• Количество полюсов: 2
• Род тока: переменный (AC)
• Количество позиций переключения: 3 (левое положение — вкл.1, среднее — выкл., правое — вкл.2)
• Нейтральное положение: да — обеспечивает полную механическую изоляцию цепи
• Способ монтажа: на DIN-рейку шириной 17,5 мм (занимает 2 модуля)
• Количество переключающих контактов: 2 (по одному на каждый полюс)
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен
• Тип рукоятки: рычаг перекидной, серого цвета
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2п 63А ВРТ-63 совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется в распределительных щитах с минимальной глубиной 80 мм. Для установки достаточно зафиксировать устройство на рейке с помощью фиксирующего язычка — никаких болтов или сверления не требуется. Кабели подключаются к верхним и нижним клеммам: вход — сверху, выход — снизу. Обязательно соблюдать полярность при подключении: один полюс — на основную линию, другой — на резервную. Нейтральный проводник не проходит через устройство — он подключается отдельно вне выключателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытом корпусе щита благодаря фиксированному положению рычага. IP20 предотвращает доступ к токоведущим частям пальцами, но не защищает от попадания воды или пыли — поэтому применение допускается только внутри закрытых щитов. Выключатель-разъединитель трехпозиционный 2п 63А ВРТ-63 не предназначен для работы под нагрузкой более 63 А — превышение вызывает перегрев и повреждение контактов.

Преимущества

• Чёткая визуальная индикация положения: рычаг явно показывает, включен ли источник №1, №2 или питание отключено
• Наличие нейтрального положения гарантирует полную гальваническую изоляцию — важно для работ по техобслуживанию
• Модульная компактная форма занимает всего 2 модуля, экономя место в щите
• Срок службы 15 лет снижает затраты на замену в течение всего жизненного цикла объекта
• Поддержка рекомендованного проектного ассортимента IEK — совместим с другими элементами серии KARAT

Ограничения применения

• Не предназначена для частого включения/выключения под нагрузкой — только для редких операций переключения
• Запрещено использовать в условиях повышенной влажности, запылённости или на улице — степень защиты IP20 недостаточна
• Не подходит для цепей постоянного тока — работает только с переменным током 50 Гц
• Не имеет функции автоматического отключения — не заменяет автоматический выключатель
• Не рассчитана на работу с токами выше 63 А — даже кратковременные перегрузки могут привести к отказу

Примеры использования

• Переключение между основным и резервным источником питания в многоквартирном доме
• Отключение группы освещения или розеток перед ремонтом без отключения всего этажа
• Работа с автономными системами: солнечные батареи + городская сеть
• Обеспечение безопасности при проведении тестирования или диагностики электросистем

Практические советы

• Выбирайте этот выключатель-разъединитель трехпозиционный 2п 63А ВРТ-63 только тогда, когда нужна именно механическая изоляция — для обычного отключения используйте автоматические выключатели
• При монтаже проверьте, что все кабели надёжно затянуты — слабые контакты при 63 А нагреваются и могут стать причиной возгорания
• Убедитесь, что посадочный диаметр кабелей не превышает 16 мм² — максимальная площадь сечения, допустимая для клемм устройства
• Не устанавливайте рядом с источниками тепла — температура окружающей среды должна быть в пределах –25…+40 °C
• При использовании в щитах с несколькими аналогичными устройствами помечайте каждое положение рычага этикетками — это снижает риск ошибок при эксплуатации
