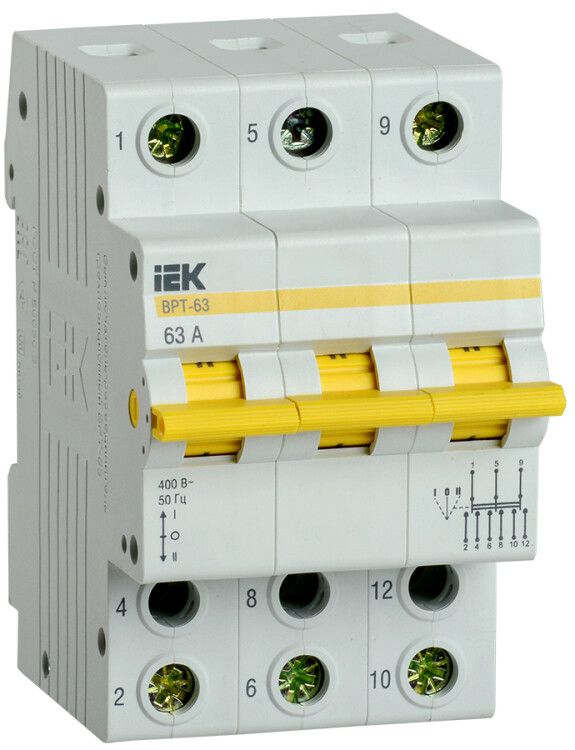

Выключатель-разъединитель (рубильник) трехпозиционный ВРТ-63 3п 63А | MPR10-3-063 IEK

Выключатель-разъединитель трехпозиционный 3п 63А ВРТ-63 от IEK (ИЭК) - устройство для безопасного отключения и переключения электрических цепей с нейтральной позицией. Применяется в распределительных щитах жилых и общественных зданий, обеспечивает надежную изоляцию нагрузки при обслуживании. Артикул mpr10-3-063 соответствует серийному решению KARAT.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3п 63А ВРТ-63 используется для ручного отключения и переключения между двумя источниками питания или двумя группами потребителей. Благодаря наличию нейтрального положения, он позволяет полностью отсоединить цепь от всех фаз - это необходимо при ремонте, проверке или замене оборудования. Подходит для установки в этажных и квартирных щитках, системах освещения, насосных станциях, вентиляции и других объектах, где требуется управление несколькими контурами с возможностью полного отключения.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–400 В, 50 Гц;
• Количество полюсов: 3 - одновременно размыкаются все три фазы;
• Число позиций переключения: 3 - “Влево”, “Центр” (нейтраль), “Вправо”;
• Тип тока: переменный (AC);
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не герметичен - устанавливается внутри закрытых щитов;
• Способ монтажа: DIN-рейка 35 мм - совместим с типовой конструкцией распределительных щитов;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине;
• Рукоятка: рычаг перекидной - удобен для быстрого переключения даже в условиях ограниченного пространства;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном контроле;
• Цвет корпуса: серый - стандартизирован для серии KARAT.

Совместимость и монтаж

Устройство легко монтируется на стандартную DIN-рейку благодаря фиксирующим защелкам. Для подключения используются болтовые зажимы - рекомендуется использовать провода сечением до 25 мм2 (медные). Перед установкой убедитесь, что входящие и исходящие кабели правильно помечены, чтобы избежать путаницы при переключении. Установка допускается только после полного отключения энергии. Монтаж вне электрошкафа запрещён - степень защиты IP20 не предполагает использование во влажных или пыльных средах.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное требование для работ по техобслуживанию. Отключение происходит механически - без автоматических функций, поэтому пользователь всегда контролирует состояние устройства. Каждая позиция имеет четкий фиксатор, препятствующий случайным перемещениям.

Преимущества

• Наличие нейтрального положения гарантирует полную изоляцию нагрузки - повышает безопасность при работе;
• Трехпозиционное переключение позволяет выбирать один из двух источников или отключать питание полностью;
• Компактная форма (3 модуля) экономит место в щите;
• Рычажная рукоятка обеспечивает наглядное определение текущего состояния - легко отличить “вкл/выкл/нейтраль”;
• Производится в рамках серии KARAT - совместим с другими элементами этой линейки по габаритам и цвету.

Ограничения применения

• Не предназначена для частого включения/отключения - не является аппаратом управления, а лишь разъединителем;
• Запрещено применять в цепях постоянного тока - работает только с переменным током 50 Гц;
• Не подходит для открытых площадок, улиц, сырых помещений - IP20 не защищает от воды и пыли;
• Не содержит сигнализирующие контакты - нельзя подключить удаленную индикацию состояния;
• Не рассчитана на аварийное отключение - не имеет тепловой или электромагнитной защиты.

Примеры использования

• Переключение между основным и резервным источником питания в многоквартирном доме;
• Отключение группы освещения в офисе перед заменой светильников;
• Обесточивание системы вентиляции для проведения профилактики;
• Работа с байпасными цепями в UPS-системах малой мощности;
• Локальное отключение кондиционера или насоса в квартире без отключения всего дома.

Практические советы

• Выбирая этот выключатель, учтите, что его ширина составляет 3 модуля - планируйте свободное место в щите;
• Подключайте провода плотно - слабый контакт при 63 А может вызвать перегрев и выход из строя;
• Проверьте соответствие сечения кабеля - максимальное сечение 25 мм2, меньшие значения допустимы;
• На крышке щита можно наклеить этикетку с указанием, какие цепи находятся в каждой позиции (“Основной”, “Резерв”, “Отключено”) - снижает риск ошибок;
• Не используйте вместо автомата - ВРТ-63 не защищает от перегрузок и КЗ, нужен дополнительный автоматический выключатель в цепи.
