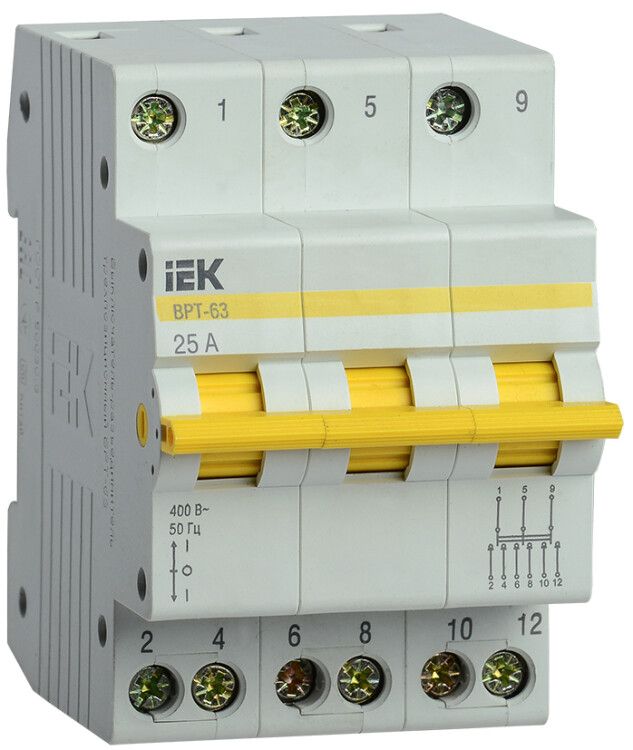

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 3п 25А | MPR10-3-025 IEK

Выключатель-разъединитель трехпозиционный 3-полюсный 25А ВРТ-63 от IEK (ИЭК) - устройство для безопасного отключения и переключения электрических цепей в распределительных щитах. Артикул mpr10-3-025 подходит для управления группами потребителей в жилых и общественных зданиях.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей переменного тока. Он позволяет изолировать участки сети - например, группы освещения, розеток или бытовых приборов - для обслуживания, ремонта или аварийного отключения. Устройство применяется в этажных и квартирных щитках, а также в системах учёта и распределения электроэнергии в многоквартирных домах, офисах и административных зданиях.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях с фазным напряжением до 230 В (трёхфазная система 400 В)
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до 25 ампер
• Количество полюсов: 3 - управляет всеми трёмя фазами одновременно
• Род тока: переменный (AC), 50 Гц - совместим с обычными сетями в России и странах СНГ
• Количество позиций переключения: 3 - положения: “ВКЛЮЧЕНО”, “ОТКЛЮЧЕНО”, “ЗАЗЕМЛЕНИЕ”
• Способ монтажа: DIN-рейка - устанавливается в стандартные щитовые шкафы
• Модульная ширина: 3 модуля (54 мм) - занимает место в щите аналогично автоматическим выключателям
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Цвет: серый - соответствует цветовой гамме изделий серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Для установки требуется свободное место в щите - три модуля. Подключение проводов осуществляется через винтовые зажимы на входе и выходе каждого полюса. Кабели должны иметь сечение до 16 мм2 (медные). Перед монтажом обязательно отключить питание и проверить отсутствие напряжения. Рукоятка рычагового типа обеспечивает наглядное позиционирование: среднее положение - “ОТКЛЮЧЕНО”, крайние - “ВКЛЮЧЕНО” и “ЗАЗЕМЛЕНИЕ”. Нельзя использовать для коммутации токов выше 25 А - возможен выход из строя контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой дверце щита благодаря механической блокировке. Положение “ЗАЗЕМЛЕНИЕ” позволяет надёжно замкнуть все фазы на землю перед работами - повышает безопасность при техобслуживании. IP20 не допускает использование во влажных помещениях без дополнительной защиты (например, в банях, подвалах, на улице).

Преимущества

• Трёхпозиционная схема - даёт возможность не просто отключить, но и заземлить цепь
• Механическая прочность - рычаг выдерживает многократные переключения без потери контакта
• Совместимость с серией KARAT - легко интегрируется в комплекты от IEK
• Ясная визуальная индикация - положение рукоятки сразу показывает состояние цепи
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначена для частого включения/выключения под нагрузкой - только для редких операций отключения
• Не подходит для защиты от перегрузок и коротких замыканий - требует обязательной установки автоматических выключателей в цепи
• IP20 - нельзя применять в местах с высокой влажностью, пылью или риском попадания жидкости
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля
• Не рекомендуется для управления двигателями мощностью свыше 3–4 кВт - из-за индуктивной составляющей нагрузки

Примеры использования

• Отключение всей группы розеток на этаже перед ремонтными работами
• Переключение между основным и резервным источником питания (при наличии двух вводов)
• Заземление цепи освещения перед заменой светильников в подвале
• Распределение энергии в щите квартиры: одна позиция - кухня, другая - комната, третье - OFF

Практические советы

• Выбирайте этот выключатель-разъединитель ВРТ-63, когда нужна не просто коммутация, а функция заземления цепи
• Обязательно используйте его вместе с автоматическими выключателями - он не защищает от перегрузок
• Проверьте посадочную ширину: 3 модуля = 54 мм - убедитесь, что есть место в вашем щите
• Подключайте провода плотно - слабый контакт вызывает нагрев при токе 25 А
• Не используйте в щитах без крышки - IP20 не защищает от внешнего воздействия
• При замене старого устройства - сохраняйте порядок подключения фаз: L1, L2, L3
