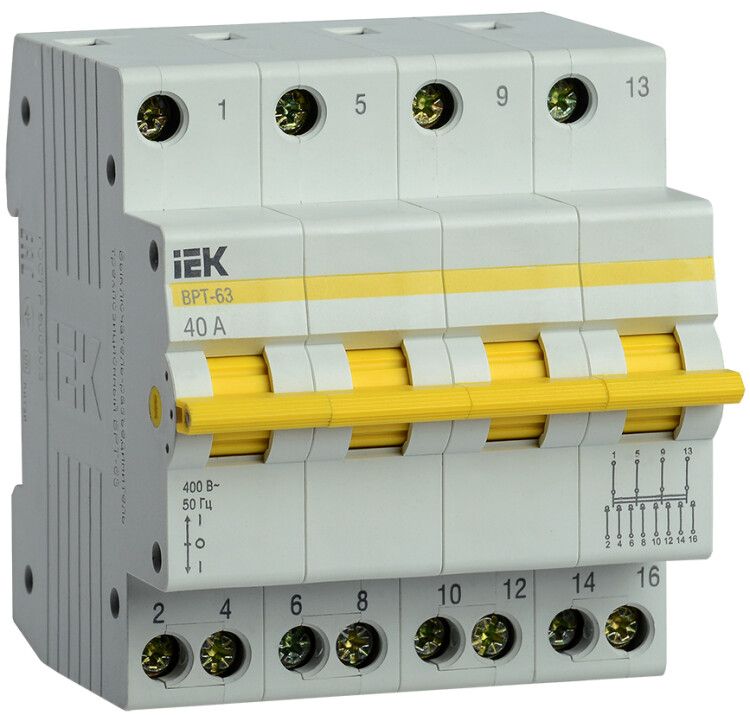

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 4п 40А | MPR10-4-040 IEK

Выключатель-разъединитель трехпозиционный 4 полюса 40 А ВРТ-63 от IEK (ИЭК) - устройство для безопасного отключения и переключения четырёх фаз в сетях переменного тока. Артикул mpr10-4-040 подходит для распределительных щитов в жилых и общественных зданиях, обеспечивая надёжную изоляцию цепей при обслуживании.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей. Он позволяет полностью отделить участок сети от источника питания - например, перед ремонтом или проверкой. Подходит для управления группами потребителей: освещение, розетки, оборудование в квартирах, офисах, торговых центрах и других объектах с трёхфазным питанием. Устройство рассчитано на смешанные нагрузки - активные (нагреватели) и индуктивные (двигатели, трансформаторы).

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока (AC), частотой 50 Гц
• Четыре полюса - одновременно отключает все три фазы и ноль
• Три положения переключения: «Вкл.-Выкл.-Вкл.» - позволяет выбрать один из двух рабочих контуров или полностью отключить цепь
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты
• Модульная ширина: 4 модуля - занимает место 72 мм в щите
• Рычаг перекидной - удобный механический привод для ручного управления
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует стандартному цвету корпусов IEK KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 совместим с любыми щитами, имеющими DIN-рейку стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Кабельные входы расположены снизу и сверху - допускается подключение проводов сечением до 16 мм2. Для правильной работы важно сохранить целостность изоляции и не затягивать клеммы с усилием выше рекомендованного. Обязательно отключите питание перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой крышке щита. Разъединитель не имеет автоматического отключения - он служит только для ручного отсоединения цепи. Это делает его элементом безопасности, а не защитным аппаратом. Для защиты от перегрузок и коротких замыканий необходимо использовать автоматы или предохранители в связке с этим выключателем.

Преимущества

• Чёткая визуальная индикация состояния - рычаг показывает текущую позицию: включено/выключено/переключено
• Надёжная механическая блокировка между контактами - предотвращает возникновение дуги при переключении под нагрузкой
• Совместимость с серией KARAT - легко интегрируется в комплектацию щитов IEK
• Долгий срок службы - 15 лет гарантируют стабильную работу даже при частых переключениях

Ограничения применения

• Не предназначена для автономного отключения при перегрузках или КЗ - обязательно использование автоматических выключателей
• IP20 не допускает установку во влажных помещениях, на улице или в местах с высокой запылённостью
• Не подходит для частого переключения под нагрузкой более 40 А - возможен износ контактов
• Отсутствие сигнализационных контактов - нельзя подключить удалённую индикацию состояния

Примеры использования

• Отключение группы розеток в офисе перед заменой оборудования
• Выбор одного из двух источников питания (например, основной и резервный генератор)
• Обесточивание участка системы кондиционирования для профилактики
• Разрыв цепи в распределительном щите многоквартирного дома перед работами электромонтера

Практические советы

• При выборе места установки убедитесь, что рядом есть доступ для ручного переключения - рычаг не должен быть закрыт другими устройствами
• Проверьте посадочные размеры: ширина 72 мм (4 модуля) должна точно подходить под ваш щит
• Подключайте провода строго по цветовой маркировке: L1, L2, L3, N - чтобы избежать перепутывания фаз
• Не используйте ВРТ-63 вместо автомата - он не защищает от токов КЗ, только изолирует цепь
• При длительном хранении храните в сухом месте - хотя IP20 не требует герметичности, влага может повредить механизмы
