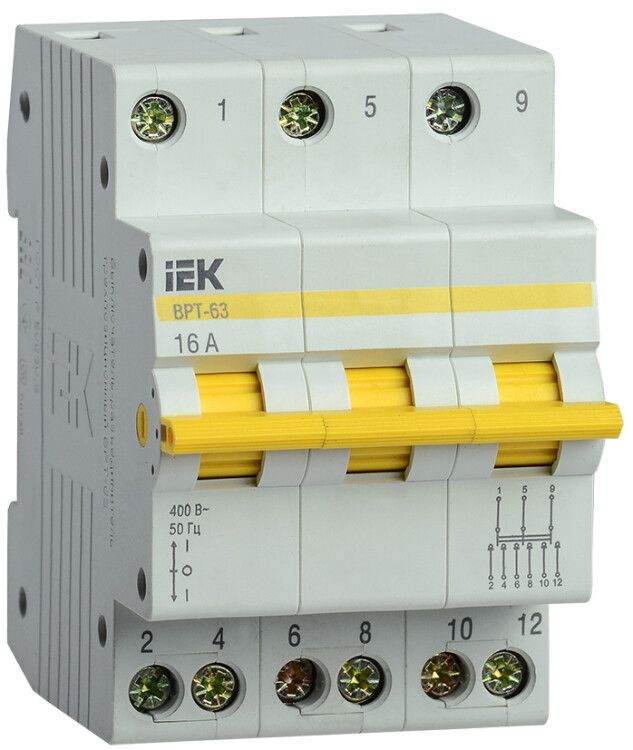

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 3п 16А | MPR10-3-016 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 16А от IEK (ИЭК) — устройство для безопасного отключения и переключения электрических цепей в распределительных щитах. Артикул mpr10-3-016 подходит для управления групповыми нагрузками в жилых и общественных зданиях.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 3П 16А используется для ручного отключения и переключения между двумя источниками питания или двумя группами потребителей. Он обеспечивает физическое разрывание цепи, что необходимо при обслуживании, ремонте или переводе нагрузки на резервную линию. Применяется в этажных и квартирных щитках, системах освещения, насосных станциях, вентиляции и других объектах, где требуется надежное отключение без автоматического срабатывания.

Технические характеристики

• Количество полюсов: 3 — управление всеми фазами одновременно
• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает устройство
• Номинальное напряжение: 400 В AC — рассчитан на бытовые и промышленные сети 380/220 В
• Тип тока: переменный (AC), частота 50 Гц
• Количество позиций переключения: 3 — «Вкл. слева», «Выкл.», «Вкл. справа»
• Способ монтажа: DIN-рейка 35 мм — устанавливается в стандартные распределительные щиты
• Модульная ширина: 3 модуля — занимает 54 мм по ширине
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от пыли и влаги
• Рукоятка: рычаг перекидной — удобный механический привод для ручного управления
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Цвет корпуса: серый — соответствует цветовой гамме изделий серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 3П 16А совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку — никаких болтов или креплений не требует. Подключение проводов осуществляется через винтовые зажимы, допускающие сечение до 16 мм². Для правильной работы важно соблюдать полярность при подключении входных и выходных кабелей. Монтаж возможен только в закрытых щитах, так как степень защиты IP20 не предполагает работу на открытом воздухе или во влажных помещениях.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Выключатель-разъединитель ВРТ-63 3П 16А не имеет функции автоматического отключения — он служит исключительно для ручного размыкания цепи. Это делает его безопасным инструментом для изоляции участков сети перед работами, но не заменяет автоматические выключатели для защиты от перегрузок и КЗ.

Преимущества

• Чёткая трёхпозиционная система переключения снижает риск ошибочного включения
• Механизм с фиксацией в каждом положении предотвращает самопроизвольное перемещение рычага
• Серый корпус и унифицированный дизайн легко интегрируются в щиты серии KARAT
• Долгий срок службы (15 лет) при минимальном техобслуживании
• Подходит для частого ручного переключения — например, при тестировании резервных линий

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий — обязательно использовать в паре с автоматическими выключателями
• IP20 не позволяет применять в сырых, пыльных или наружных условиях
• Не подходит для частот выше 50 Гц или постоянного тока (DC)
• Отсутствие нормальных (НО) контактов — нельзя использовать для сигнализации состояния
• Не рекомендован для частого включения/выключения под нагрузкой свыше 16 А — это сокращает срок службы контактов

Примеры использования

• Переключение между основной и резервной сетью в автономной системе электроснабжения квартиры
• Отключение группы освещения в офисе для проведения ремонтных работ
• Разделение нагрузки в щите многоквартирного дома: одна позиция — лифт, вторая — свет, третья — выключено
• Обеспечение безопасности при обслуживании тепловых насосов или вентиляторов

Практические советы

• Перед установкой проверьте соответствие номинала (16 А) нагрузкам каждой фазы — не превышайте ток
• При подключении используйте клеммы с плотным затягиванием — плохой контакт вызывает нагрев
• Не используйте выключатель-разъединитель ВРТ-63 3П 16А как замену автомату — всегда ставьте рядом УЗО или автоматический выключатель
• При работе в щитах с несколькими аналогичными устройствами помечайте каждую позицию — это ускорит поиск и снизит риск ошибок
• Проверяйте состояние контактов раз в год — особенно если устройство часто переключают под нагрузкой
