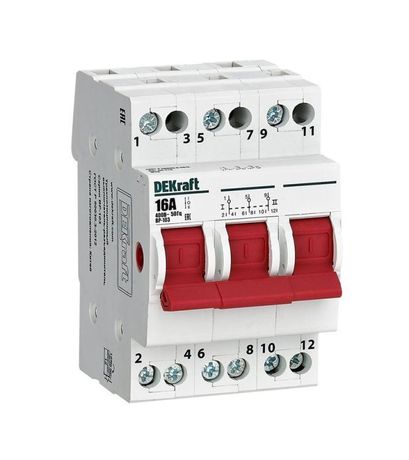

Трехпозиционный выключатель-разъединитель 3P 16A ВР-103 | 17212DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 3P 16A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в распределительных щитах. Этот прибор обеспечивает безопасное изоляционное размыкание цепи и позволяет переключать нагрузку между основным и резервным питанием - особенно актуально в системах ручного ввода резерва.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3P 16A ВР-103 используется для ручного включения и отключения трёхфазных нагрузок до 16 А и 380 В переменного тока. Применяется в распределительных и учётно-распределительных щитах, где требуется физическое отключение цепи для обслуживания или переключение питания с основной сети на резервную. Подходит для систем с ручным АВР, станков, насосов, вентиляторов и других устройств, требующих явного разрыва цепи.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 380 В AC
• Категория применения: AC-22B (для коммутации двигателей и аналогичных индуктивных нагрузок)
• Способ монтажа: на DIN-рейку 35 мм, модульная ширина - 3 модуля
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Тип рукоятки: рычажная, красного цвета, для удобного визуального определения состояния
• Максимальное сечение подключаемого провода: 10 мм2
• Гарантийный срок: 60 месяцев
• Установочные положение: любое (горизонтальное, вертикальное, перевёрнутое)
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 3P 16A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью защёлок на корпусе - без дополнительных креплений. Для подключения используются зажимы, рассчитанные на провода сечением до 10 мм2. Расположение клемм выполнено в шахматном порядке - это снижает риск случайного замыкания между фазами. Устройство совместимо со всеми типами щитов, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 3P 16A ВР-103 соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Его конструкция гарантирует видимый разрыв цепи при отключенном состоянии - важное условие безопасности при проведении работ. Категория применения AC-22B подтверждает возможность коммутации индуктивных нагрузок, таких как двигатели. IP20 не предусматривает защиту от внешней среды - устройство предназначено исключительно для внутреннего монтажа в закрытых щитах.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “резерв”, что упрощает управление АВР
• Яркая красная рукоятка обеспечивает быстрое визуальное определение текущего положения
• Шахматное расположение клемм повышает безопасность при высоких токах
• Гарантия 5 лет - выше среднего для оборудования этого класса
• Поддержка любого ориентационного положения при монтаже - гибкость в компоновке щита

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем
• IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не имеет функций защиты от перегрузки или короткого замыкания - должен использоваться в паре с автоматическими выключателями
• Запрещена коммутация токов выше 16 А - превышение вызывает перегрев и выход из строя
• Не подходит для работы с постоянным током - только переменный ток 380 В AC

Примеры использования

• Переключение питания насосной станции с основной линии на дизель-генератор
• Изоляция участка цепи перед техобслуживанием станка
• Ручное переключение группы освещения в административном здании
• Обеспечение видимого разрыва в щите учёта электроэнергии

Практические советы

• При монтаже проверьте, чтобы все провода были затянуты моментом, указанным в документации - слабый контакт вызывает нагрев
• Используйте выключатель-разъединитель трехпозиционный 3P 16A ВР-103 только после отключения автомата - даже при отключённом положении он не защищает от тока короткого замыкания
• Убедитесь, что ширина вашего щита позволяет разместить 3 модуля - другие устройства рядом должны иметь достаточный зазор
• При работе с многокабельными вводами используйте маркировку фаз - шахматное расположение клемм усложняет визуальный контроль
• Не применяйте этот прибор вместо автоматического выключателя - он не отключится при аварии, только при ручном воздействии
