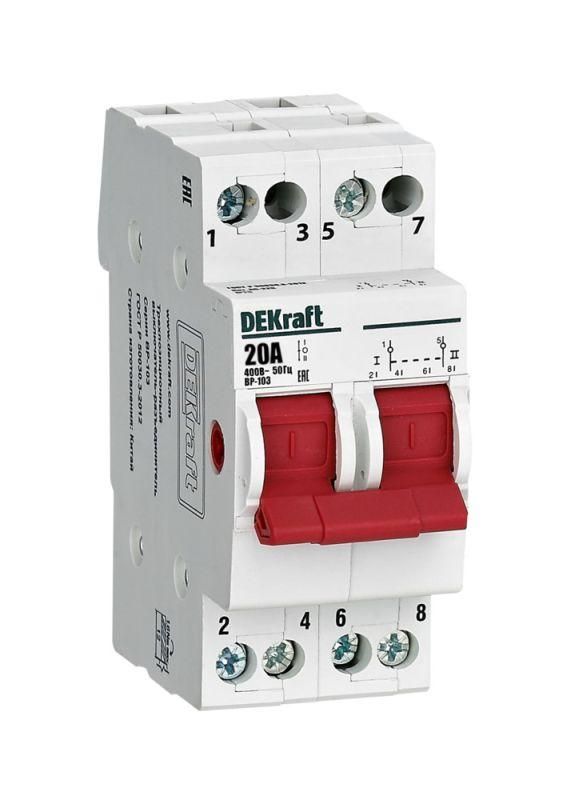

Трехпозиционный выключатель-разъединитель 2P 20A ВР-103 | 17207DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 2P 20A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в распределительных щитах. Этот прибор обеспечивает безопасное изоляционное размыкание цепи и позволяет переключать нагрузку между основным и резервным питанием - особенно актуально в системах ручного ввода резерва.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 20A ВР-103 используется для ручного включения и отключения групповых потребителей с напряжением до 380 В переменного тока. Применяется в распределительных и учётно-распределительных щитах, где требуется физическое разрывание цепи - например, при обслуживании оборудования или переключении питания с основной сети на резервную. Подходит для систем с ручным АВР (автоматический ввод резерва), когда автоматика недоступна или не применяется.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 20 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не предназначены для коммутации больших токов перегрузки или КЗ)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Сечение подключаемых проводов: до 10 мм2
• Установочное положение: любое (горизонтальное, вертикальное)
• Категория применения: AC-22B - для переключения двигателей и других индуктивных нагрузок
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2P 20A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - горизонтальном или вертикальном. Для подключения используются одножильные или многожильные провода сечением до 10 мм2. Клеммы рассчитаны на надёжное зажатие без необходимости предварительной опрессовки. Расположение клемм выполнено в шахматном порядке - это снижает риск случайного замыкания между фазами при плотной компоновке щита.

Безопасность и стандарты

Изделие соответствует категории применения AC-22B, что гарантирует устойчивость к коммутационным нагрузкам при запуске электродвигателей. Выключатель-разъединитель трехпозиционный 2P 20A ВР-103 не имеет функции автоматического отключения - он служит исключительно для ручного отсоединения цепи. Это делает его важным элементом безопасности при проведении работ: после перевода рукоятки в среднее положение цепь полностью обесточена и изолирована.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “резерв”, позволяющая легко выбрать источник питания
• Яркая красная рукоятка - визуальный сигнал состояния устройства
• Надёжная механическая блокировка - предотвращает одновременное замыкание двух цепей
• Компактная форма (2 модуля) экономит место в щите
• Длительная гарантия - 5 лет - свидетельствует о высокой долговечности конструкции

Ограничения применения

• Не предназначен для автономного отключения при перегрузке или коротком замыкании - требует обязательной защиты с помощью автоматических выключателей или предохранителей
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не рекомендуется для частой коммутации (более 10–15 раз в день) - это сокращает срок службы контактной группы
• Не работает с токами выше 20 А - превышение может вызвать перегрев и повреждение

Примеры использования

• Переключение питания насосной станции с основной сети на генератор при отключении электроэнергии
• Отключение участка освещения или оборудования перед плановым техобслуживанием
• Ручное управление питанием конвейера в цехе с двумя источниками энергии
• Подключение резервного теплогенератора в жилом доме с ручным АВР

Практические советы

• Обязательно используйте выключатель-разъединитель трехпозиционный 2P 20A ВР-103 совместно с автоматическим выключателем - он не защищает от перегрузок!
• Проверьте сечение проводов перед подключением - более толстые провода (например, 16 мм2) не войдут в клеммы
• При сборке щита соблюдайте шахматное расположение клемм - так проще избежать перемычек между фазами
• Не используйте устройство в помещениях с повышенной влажностью - даже капли воды могут вызвать пробой через грязь на корпусе
• При длительном хранении храните в сухом месте - оксидация контактов снижает надёжность соединения
