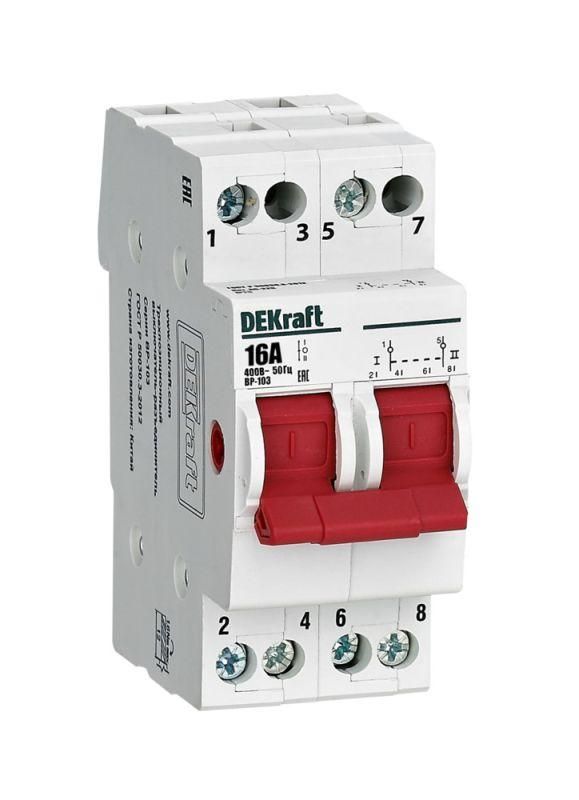

Выключатель-разъединитель трехпозиционный 2P 16A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в распределительных щитах. Этот аппарат обеспечивает безопасную изоляцию нагрузки и позволяет переключать питание между основной и резервной сетью - особенно актуально в системах ручного ввода резерва.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 16A ВР-103 используется для ручного включения и отключения групповых потребителей с напряжением до 380 В переменного тока. Применяется в распределительных и учётно-распределительных щитах, где требуется физическое отключение цепи и переключение между источниками питания - например, при переходе с основной сети на резервную. Подходит для объектов с малой и средней мощностью: торговые точки, офисы, производственные участки, насосные станции.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 16 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не предназначены для коммутации больших токов перегрузки или КЗ)
• Тип рукоятки: рычажная, красного цвета - удобна для визуального определения состояния
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Расположение клемм: шахматное - уменьшает риск случайного замыкания
• Гарантия: 60 месяцев
• Категория применения: AC-22B - для управляемых двигателей и аналогичных нагрузок

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2P 16A ВР-103 совместим со всеми стандартными DIN-рейками 35 мм. Установка возможна в любом положении - вертикально, горизонтально или даже перевёрнуто. Для подключения используйте провода сечением до 10 мм2. Клеммы расположены в шахматном порядке - это снижает риск ошибочного замыкания между фазами при плотной компоновке. Монтаж выполняется стандартным зажимом на рейке - никаких дополнительных креплений не требует.

Безопасность и стандарты

Аппарат соответствует категории применения AC-22B, что означает его допустимость для коммутации двигателей и других индуктивных нагрузок. Отсутствие автоматической защиты делает его исключительно устройством для ручного отключения - он не спасёт от перегрузки или короткого замыкания. Поэтому обязательна установка в цепи с предохранителем или автоматическим выключателем. IP20 не обеспечивает защиту от влаги - применение возможно только внутри закрытых щитов.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “резерв”, позволяющая однозначно определять состояние цепи
• Удобная красная рукоятка - легко отличить от других элементов в щите
• Шахматное расположение клемм повышает безопасность при обслуживании
• Долгий гарантийный срок - 5 лет - свидетельствует о надёжности конструкции
• Небольшая модульная ширина (2 модуля) экономит место в щите

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для редких операций переключения
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использование с автоматом или предохранителем
• IP20 запрещает установку во влажных помещениях, на улице или в местах с высокой запылённостью
• Не работает с токами выше 16 А - превышение вызывает перегрев и выход из строя
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Переключение питания насосной станции с основной сети на генератор при отключении электроэнергии
• Изолирование группы освещения перед плановым ремонтом
• Подключение резервного теплового оборудования в административном здании
• Обеспечение безопасности при работе на распределительном щите - физическое отключение цепи

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 10 мм2. Более толстые провода не войдут в клеммы.
• Не устанавливайте рядом с нагревательными элементами - температурный режим работы ограничен внутренними материалами корпуса.
• При сборке щита соблюдайте порядок: сначала подключите провода, потом зафиксируйте выключатель на рейке - так проще избежать перекручивания жил.
• Помните: ВР-103 - это не автомат. Он не отключится при аварии. Обязательно сочетайте его с защитным устройством.
• Для многократного переключения рекомендовано использовать устройства с более высокой механической износостойкостью - ВР-103 рассчитан на ограниченное число операций.
