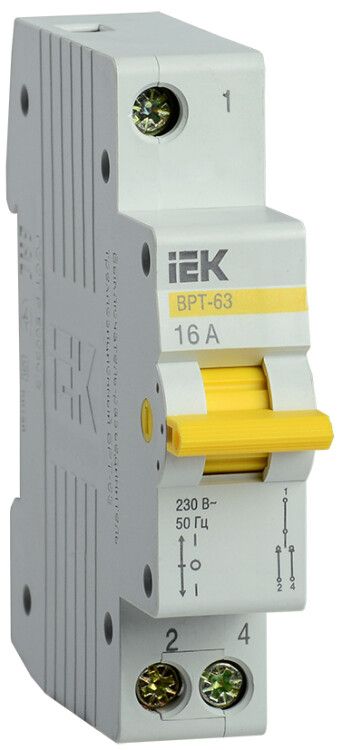

Выключатель-разъединитель (рубильник) трехпозиционный ВРТ-63 1п 16А | MPR10-1-016 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 от IEK - устройство для безопасного отключения и переключения электрических цепей в бытовых и общественных зданиях. Монтируется на DIN-рейку, рассчитан на ток 16 А и работает в сетях переменного тока 230 В. Артикулы mpr101016 и mpr10-1-016 соответствуют сериям KARAT.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей с активными и индуктивными нагрузками - например, освещения, нагревательных приборов, насосов или маломощных двигателей. Применяется в распределительных щитах жилых домов, офисов, школ и других объектов, где требуется оперативно отключать от сети отдельные группы потребителей или участки проводки без снятия напряжения со всей системы.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 16 А
• Количество полюсов: 1
• Количество позиций переключения: 3 (включено - выключено - включено другого контура)
• Тип переключения: двухнаправленный (перекидной контакт)
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от пыли и влаги)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Цвет корпуса: серый
• Количество переключающих контактов: 1 (однополюсный)
• Количество контактов: 0 - уточнение производителя; фактически имеется один переключаемый контакт с двумя положениями выхода

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в распределительных щитах с достаточным свободным местом - занимает всего 1 модуль. Подключение осуществляется через винтовые зажимы на задней части устройства. Кабель сечением до 2,5 мм2 рекомендуется использовать для надежного контакта. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применяется только внутри закрытых щитов. Наличие фиксированного рычага предотвращает случайное переключение.

Преимущества

• Чёткая визуальная индикация состояния: рычаг показывает текущую позицию (вкл./выкл./вкл.)
• Простота замены: можно заменить без демонтажа всей группы автоматов
• Надёжность механической конструкции: срок службы 15 лет при нормальной эксплуатации
• Поддержка смешанных нагрузок: работает с резистивными (лампы, ТЭНы) и слегка индуктивными (электромоторы, трансформаторы) нагрузками
• Совместим с продукцией серии KARAT - легко интегрируется в компактные щиты

Ограничения применения

• Не предназначена для работы с высокими импульсными токами (например, мощные пускатели, сварочные аппараты)
• Запрещён монтаж во влажных помещениях, на улице или в открытых щитках из-за низкой степени защиты IP20
• Не является защитным автоматом - не отключает при перегрузке или коротком замыкании; должен использоваться в паре с автоматическим выключателем
• Не подходит для частого переключения более 10–15 раз в день - снижает срок службы контактов

Примеры использования

• Отключение световой группы в коридоре при ремонте без отключения всего этажа
• Переключение питания между основным и резервным источником (например, сеть / генератор) в системах автономного энергообеспечения
• Локальное управление питанием теплого пола, бойлера или вентилятора в ванной комнате
• Обеспечение безопасности при обслуживании электрооборудования в административных зданиях

Практические советы

• Выбирая ВРТ-63, проверьте, что ваша нагрузка не превышает 16 А - особенно при запуске индуктивных устройств, которые имеют повышенный пусковой ток
• При установке в щите оставьте минимум 10 мм свободного места вокруг устройства для лучшего теплоотвода
• Не используйте этот выключатель вместо автомата - всегда сочетайте его с защитным устройством (например, ВА47-29 от IEK)
• При необходимости замены - отключите питание перед работой, даже если рычаг находится в положении “выключено”
• Артикулы mpr101016 и mpr10-1-016 - это одно и то же изделие, различаются только формат записи номера
