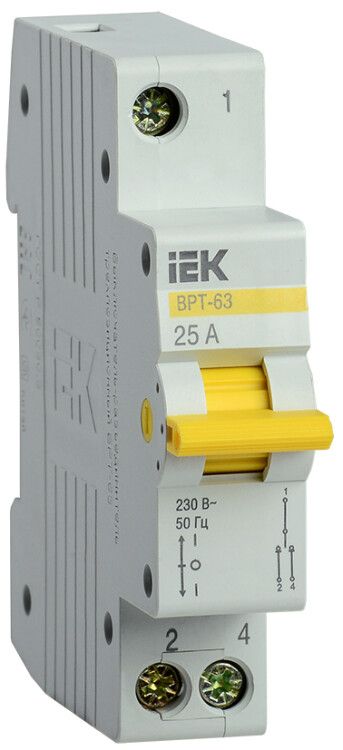

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 1п 25А | MPR10-1-025 IEK

Выключатель-разъединитель трехпозиционный 1 позиция 25 А ВРТ-63 от IEK (ИЭК) - устройство для безопасного отключения и переключения электрических цепей в распределительных щитах. Артикул mpr10-1-025 подходит для управления одиночными группами потребителей в жилых и общественных зданиях.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей переменного тока. Он позволяет полностью изолировать участок сети - например, группу освещения, розеток или бытового оборудования - перед обслуживанием или аварийным отключением. Применяется в щитах жилых домов, офисов, школ и других объектов, где требуется надежное и видимое отключение питания.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях 220–240 В
• Тип тока: переменный (AC), частота 50 Гц
• Количество полюсов: 1 - управляет одной фазой
• Количество позиций переключения: 3 - «Вкл.», «Выкл.», «Вкл.» (перекидной механизм)
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты
• Модульная ширина: 1 модуль - занимает минимальное место в щите
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги
• Тип рукоятки: рычаг перекидной - удобно переключать рукой, визуально показывает положение
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует стандартному цвету корпусов IEK KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение жил - до 2,5 мм2 (по типичным нормам для таких устройств). Для работы необходимо обеспечить доступ к рукоятке - устройство не предназначено для установки внутри закрытых ящиков без возможности внешнего доступа.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международным стандартам IEC 60947-3 для выключателей-разъединителей. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применяется только во внутренних помещениях. Отличительная черта - наличие четкой механической фиксации всех трёх позиций, что исключает самопроизвольное переключение.

Преимущества

• Чёткая визуальная индикация состояния: рычаг явно указывает, включен ли контакт или отключена цепь
• Простота монтажа благодаря компактной форме и DIN-креплению
• Надёжная механическая фиксация в каждой позиции - предотвращает случайное замыкание
• Совместим с серией KARAT - легко сочетается с автоматическими выключателями и УЗО того же бренда
• Длительный срок службы - 15 лет при регулярном использовании

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а разъединитель
• IP20 запрещает использование в сырых, пыльных или наружных условиях
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использовать в паре с автоматическим выключателем
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока
• Один полюс - не подходит для отключения нулевых или двухфазных цепей

Примеры использования

• Отключение группы розеток на кухне перед ремонтом
• Изолирование контура освещения в коридоре для проверки проводки
• Разделение электроснабжения в квартире: одна группа - свет, другая - мощные приборы
• Аварийное отключение вентиляции или насоса в системе водоснабжения

Практические советы

• Обязательно используйте этот выключатель-разъединитель вместе с автоматом - он не защищает от перегрузки!
• При сборке щита оставьте свободное пространство вокруг устройства - рукоятка должна свободно перемещаться
• Проверяйте соответствие сечения провода: для 25 А оптимально - медный провод 2,5 мм2
• Не используйте в местах с высокой влажностью - даже капли воды могут вызвать коррозию контактов
• При замене старого устройства - убедитесь, что новый ВРТ-63 имеет ту же ширину (1 модуль) и аналогичные клеммы
