Трехпозиционный выключатель-разъединитель 1P 20A ВР-103 | 17201DEK DEKraft APC

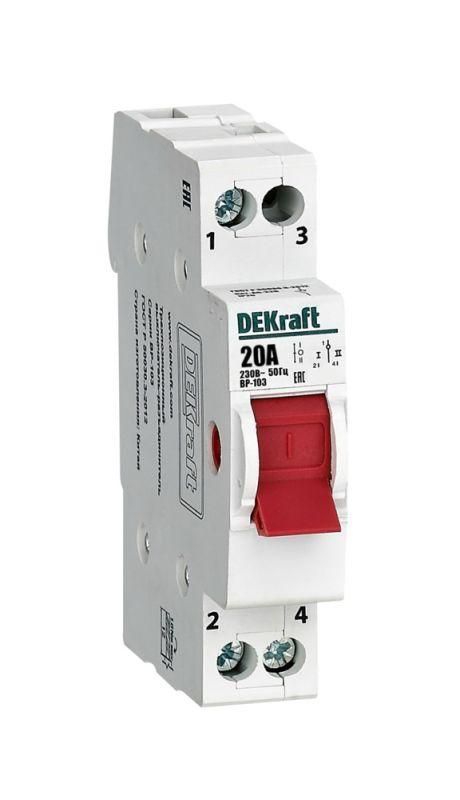

Выключатель-разъединитель трехпозиционный 1P 20A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в щитовых устройствах. Он обеспечивает безопасное механическое размыкание цепи и позволяет переключать нагрузку между основным и резервным питанием. Артикул 17201dek соответствует модели ВР-103, которая широко применяется в бытовых и промышленных распределительных щитах.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 1P 20A ВР-103 используется для ручного включения и отключения однополюсных цепей переменного тока до 220 В. Его основная задача - физически разрывать цепь для обслуживания, ремонта или переключения питания. Подходит для установки в распределительных, учётно-распределительных и автоматических щитах. Часто применяется в системах ручного ввода резерва (РВР), где требуется переключение с основной сети на резервную, например, при аварийном отключении электроэнергии.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 20 А
• Количество полюсов: 1
• Тип переключения: выключатель-разъединитель нагрузки (не предназначены для коммутации больших токов замыкания)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Сечение подключаемых проводов: до 10 мм2
• Установочное положение: любое (горизонтальное, вертикальное, перевёрнутое)
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22B - для переключения активных нагрузок (нагреватели, освещение, бытовые приборы)

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 1P 20A ВР-103 совместим со всеми типами DIN-реек шириной 35 мм, используемых в современных щитах. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используются зажимы, рассчитанные на провода сечением до 10 мм2. Устройство имеет рычажную рукоятку красного цвета, что упрощает визуальное определение состояния (включено/выключено/нейтраль). При сборке щита соблюдайте шахматное расположение контактов, чтобы избежать перегрева и затруднений при подключении.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 1P 20A ВР-103 соответствует требованиям категории применения AC-22B, что гарантирует надёжную работу при коммутации активных нагрузок. Отсутствие функции автоматического отключения делает его исключительно устройством ручного управления - для защиты от перегрузок и КЗ необходимо использовать отдельные автоматы. IP20 не обеспечивает защиту от влаги, поэтому применение допускается только внутри закрытых щитов, не подвергающихся воздействию воды или пыли.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “нейтраль”, позволяющая безопасно отключить цепь и изолировать её от обоих источников питания
• Компактный формат - занимает всего один модуль, экономит место в щите
• Надёжный рычажный механизм с яркой красной рукояткой - легко отличить состояние даже в условиях слабого освещения
• Длительная гарантия - 5 лет, что свидетельствует о высоком качестве материалов и сборки
• Поддержка проводов до 10 мм2 - удобно для подключения мощных линий

Ограничения применения

• Не предназначен для частой коммутации - не является автоматическим выключателем и не рассчитан на многократные включения/отключения под нагрузкой
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическими выключателями
• IP20 запрещает использование во влажных помещениях, на улице или в неотапливаемых щитовых
• Только для однофазных сетей 220 В - не работает в трёхфазных системах
• Нет индикации состояния - только визуальный контроль по положению рукоятки

Примеры использования

• Переключение между городской сетью и генератором в домашнем щите
• Отключение группы освещения перед заменой светильников
• Изолирование нагревательных элементов (бойлер, теплый пол) для профилактики
• Ручное управление питанием насосов, вентиляторов или компрессоров в промышленных щитах

Практические советы

• Перед работой всегда проверяйте отсутствие напряжения тестером - выключатель-разъединитель не создаёт видимого воздушного зазора, но разрывает контакт
• При монтаже в щит с плотной компоновкой следите, чтобы рукоятка свободно перемещалась - не задевала соседние аппараты
• Не используйте для коммутации двигателей, люминесцентных ламп или других реактивных нагрузок - они вызывают броски тока, которые могут повредить контакты
• Проверьте соответствие сечения провода - более толстые жилы (более 10 мм2) нельзя зажать, менее тонкие - риск плохого контакта
• Обязательно пометьте рукоятку этикеткой (“Основная сеть”, “Резерв”, “Выключено”) - особенно важно при работе нескольких операторов
