Трехпозиционный выключатель-разъединитель 1P 40A ВР-103 | 17204DEK DEKraft APC

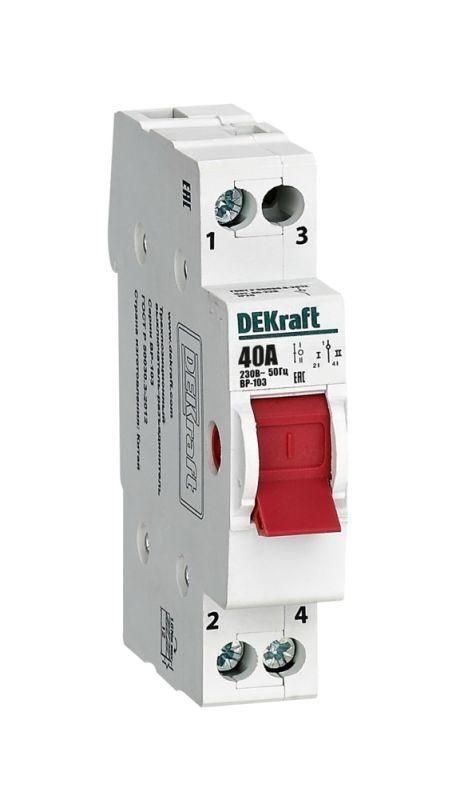

Выключатель-разъединитель трехпозиционный 1P 40A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в щитах до 220 В. Этот прибор обеспечивает надежное механическое размыкание цепи и используется там, где требуется физическое отделение нагрузки от питания - например, при переходе на резервный источник.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 1P 40A ВР-103 применяется в распределительных и учетно-распределительных щитах для ручного включения и отключения отдельных групп потребителей с напряжением до 220 В переменного тока. Особенно удобен в системах ручного ввода резерва (АВР): позволяет безопасно переключить питание с основной сети на резервную и обратно, полностью изолируя цепь при переводе в среднее (выключенное) положение.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 40 А
• Количество полюсов: 1
• Тип переключения: выключатель-разъединитель нагрузки (AC-22B)
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Сечение подключаемых проводов: до 10 мм2
• Гарантийный срок: 60 месяцев
• Установочные положения: любые (вертикально, горизонтально)
• Рукоятка: рычажного типа, красного цвета
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 1P 40A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется защелкиванием - никаких дополнительных креплений не требует. Подключение проводов осуществляется зажимными клеммами, рассчитанными на жилы сечением до 10 мм2. Для правильной работы важно соблюдать порядок подключения: вход - сверху, выход - снизу, согласно маркировке на корпусе. Устройство совместимо с другими компонентами на DIN-рейке, установленными в шахматном порядке, что позволяет экономить место в щите.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 1P 40A ВР-103 соответствует категории применения AC-22B - то есть рассчитан на управление активными и слабо индуктивными нагрузками, такими как освещение, нагреватели, бытовая техника. Отсутствие автоматического отключения делает его исключительно ручным устройством - он не заменяет автоматический выключатель. Применяется только в сочетании с защитными аппаратами (например, автоматами или предохранителями), которые обеспечивают защиту от перегрузок и коротких замыканий.

Преимущества

• Четкая визуальная индикация состояния: три положения (вкл/выкл/резерв) позволяют сразу определить, подключена ли цепь и к какой сети.
• Надежное механическое размыкание: при переводе в среднее положение цепь физически разрывается - это необходимо для проведения работ по обслуживанию.
• Компактность: занимает всего один модуль, легко встраивается в плотные щиты.
• Долгий срок службы: гарантия 5 лет указывает на высокую долговечность конструкции.
• Яркая красная рукоятка: повышает видимость и снижает риск случайного переключения.

Ограничения применения

• Не предназначен для частого включения/отключения - не имеет дугогашения, поэтому не подходит для двигателей или мощных импульсных нагрузок.
• IP20 не обеспечивает защиту от пыли и влаги - использовать можно только внутри закрытых щитов, не во влажных помещениях.
• Не является защитным аппаратом: обязательно нужен параллельный автомат или предохранитель для защиты от аварийных токов.
• Подходит только для однофазных сетей 220 В - не работает в трёхфазных системах без установки нескольких единиц.

Примеры использования

• Переключение между городской сетью и генератором в домашнем АВР.
• Изолирование группы освещения перед ремонтом светильников.
• Отключение теплого пола или электрокотла для профилактики.
• Ручное переключение питания на насосную станцию в системе водоснабжения.

Практические советы

• Выбирая Выключатель-разъединитель трехпозиционный 1P 40A ВР-103, проверьте, чтобы сечение кабеля было ≤10 мм2 - более толстый провод не войдет в клемму.
• При сборке щита располагайте устройства в шахматном порядке, как указано в документации - это улучшает теплоотдачу и доступ к клеммам.
• Никогда не используйте этот прибор как замену автоматическому выключателю - всегда комбинируйте его с защитой.
• При работе в условиях повышенной запыленности (например, мастерские) дополнительно герметизируйте щит - сам ВР-103 не защищен от пыли.
• Обязательно пометьте каждое положение рукоятки («Основная сеть», «Выключено», «Резерв») - это снизит риск ошибок при аварии.
