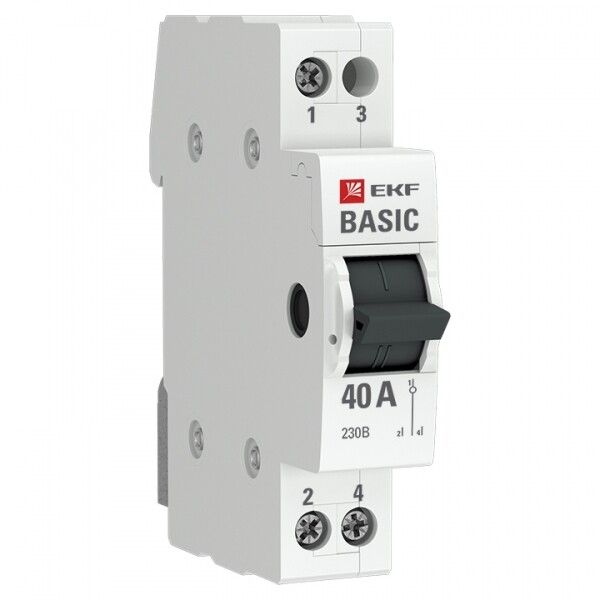

Переключатель трехпозиционный TPS-63 1P 40А PROxima EKF TPS140

Трехпозиционный переключатель ТПС-63 1P 40А от EKF - это механический коммутационный аппарат для переключения однополюсной нагрузки между двумя источниками питания, например, между сетью и генератором. Артикул TPS-1-40 предназначен для установки на DIN-рейку и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 1P 40А используется для ручного переключения электрической цепи между двумя состояниями: «включено – выключено – включено». Он не предназначен для частых включений/выключений, но надежно работает при редком оперативном переключении. Применяется в системах автономного электроснабжения - например, для перевода нагрузки с основной сети на резервный генератор. Также подходит для управления реверсом маломощных двигателей, где требуется фиксированное положение «выкл» между двумя рабочими режимами.

Технические характеристики

• Номинальный ток: 40 А - способен безопасно проводить ток до этого значения в постоянном режиме
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1 - управляет одной фазой
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм)
• Глубина монтажа: 71 мм - требует достаточного места внутри распределительного щита
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные жилы до указанного размера
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью
• Количество переключающих контактов: 1 - один контактный механизм с тремя позициями
• Количество НЗ контактов: 0 - нет нормально замкнутых контактов, только переключаемые
• Цвет корпуса: светло-серый

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 1P 40А совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке с помощью зажима на задней части корпуса. Подключение проводов осуществляется через винтовые клеммы - максимальное сечение 16 мм2. Кабель необходимо зачищать на 8–10 мм, плотно затягивать винты, чтобы избежать нагрева. Устройство не имеет креплений для внешних ручек - ручка встроена и предназначена для ручного переключения.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 1P 40А соответствует требованиям ГОСТ 30011.5.1-2012 и МЭК 60947-5-1-2003 - стандартам для коммутационных аппаратов низковольтного оборудования. Соответствие гарантирует проверенную долговечность и безопасность при работе в пределах заявленных параметров. Отсутствие защиты выше IP20 означает, что применение вне закрытых щитов запрещено.

Преимущества

• Простая и надежная механическая конструкция - нет электроники, которая может выйти из строя
• Четко фиксируемые позиции - переключатель не «проваливается» в промежуточное состояние
• Высокий класс коммутации - рассчитан на длительную работу при токе 40 А
• Совместим с другими компонентами серии PROxima - легко интегрируется в сборочные решения EKF

Ограничения применения

• Не предназначен для частого включения/выключения - более 10–15 циклов в день снижает срок службы
• Не подходит для автоматических систем - требует ручного воздействия
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать во влажных или открытых местах
• Однополюсный - не контролирует нулевой провод; для трехфазных систем потребуется три таких устройства
• Нет встроенного механизма блокировки - возможна случайная перемена положения при вибрации

Примеры использования

• Автоматический ввод резерва (АВР): переключение с городской сети на дизель-генератор при отключении электроэнергии
• Реверсирование однофазного двигателя насоса или вентилятора - переключение между «вперед» и «назад» с позицией «стоп»
• Подключение тестового оборудования к линии - временная замена источника питания
• Использование в учебных стендах и мастерских для демонстрации принципов переключения

Практические советы

• Выбирая место установки, учтите глубину монтажа - 71 мм. Убедитесь, что в щите хватает свободного пространства
• При подключении используйте кабель с сечением не менее 4 мм2 для тока 40 А - меньшее сечение вызовет перегрев
• Не используйте этот переключатель вместо автомата - он не имеет функции защиты от перегрузки или короткого замыкания
• Для повышения безопасности рекомендуется сочетать ТПС-63 1P 40А с автоматическим выключателем перед входом
• Проверьте соответствие цветовой маркировки проводов - особенно важно при использовании в системах с несколькими источниками питания
