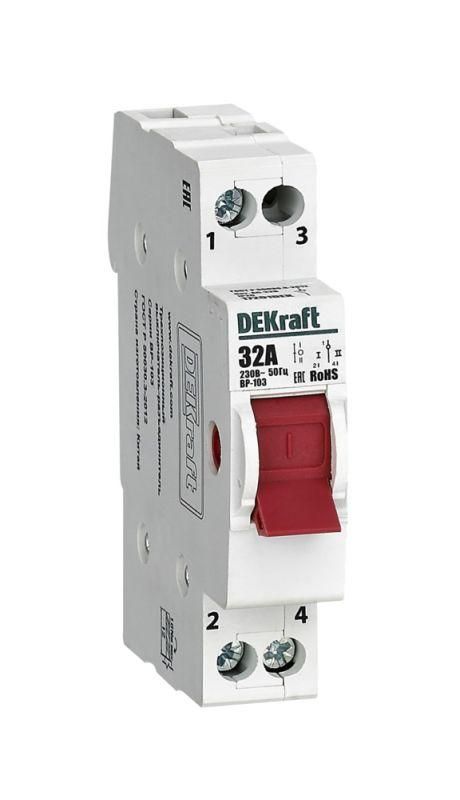

Выключатель-разъединитель трехпозиционный 1P 32A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в щитовых устройствах. Этот прибор обеспечивает безопасное механическое размыкание цепи и позволяет переключать нагрузку между источниками питания - например, между основной сетью и резервным питанием. Артикул 17203dek соответствует модели из серии DEKraft, рассчитанной на работу в бытовых и коммерческих распределительных щитах.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 1P 32A ВР-103 используется для ручного включения и отключения однополюсных цепей переменного тока с напряжением до 220 В. Применяется в распределительных и учётно-распределительных щитах, особенно там, где требуется переключение между двумя источниками питания - например, при реализации системы ручного ввода резерва (РВР). Подходит для контроля отдельных групп потребителей: освещения, розеточных контуров, маломощного оборудования.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 32 А
• Количество полюсов: 1
• Тип переключения: выключатель-разъединитель нагрузки (не предназначены для отключения аварийных токов)
• Способ монтажа: на DIN-рейку 35 мм
• Ширина: 1 модуль (17,5 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Тип рукоятки: рычажный, красного цвета
• Категория применения: AC-22B - для переключения активных нагрузок (например, нагреватели, лампы накаливания)
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикальном, горизонтальном или перевёрнутом. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 10 мм2. Установка выполняется в щитах с достаточным свободным местом - устройство занимает один модуль, что удобно при компоновке. Обязательно соблюдать порядок расположения: провода должны подключаться в шахматном порядке, чтобы исключить перегрев и затруднения при обслуживании соседних аппаратов.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 1P 32A ВР-103 соответствует категории применения AC-22B, что означает его использование только для нормальных рабочих условий - включение/выключение активных нагрузок. Он не предназначен для отключения коротких замыканий или сверхтоков. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность - поэтому применение допускается только внутри закрытых щитов. Работа с прибором требует отключения всей цепи перед обслуживанием.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “резерв”, позволяющая легко определить текущее состояние цепи
• Яркая красная рукоятка - визуально отличается от других элементов, снижает риск ошибочного действия
• Минимальная занимаемая ширина - всего 1 модуль, экономит место в щите
• Длительная гарантия - 5 лет указывает на надёжность конструкции
• Поддерживает максимальное сечение провода 10 мм2 - совместим с большинством силовых кабелей в жилых и офисных помещениях

Ограничения применения

• Не применяется для отключения токов короткого замыкания - обязательно наличие автоматического выключателя или предохранителя в цепи
• Не подходит для индуктивных или емкостных нагрузок (двигатели, конденсаторы, мощные ЭПРА) - категория AC-22B ограничивает применение только активными нагрузками
• Защита IP20 запрещает установку во влажных, пыльных или открытых помещениях
• Не имеет сигнализации состояния - оператор должен визуально проверять положение рукоятки
• Не предназначен для частого переключения - рекомендовано не более нескольких десятков циклов в месяц

Примеры использования

• Переключение между городской сетью и генератором в домашнем щите при ручном вводе резерва
• Отключение группы освещения в торговом помещении для проведения работ
• Изолирование участка цепи в распределительном щите для тестирования или ремонта
• Управление тепловыми приборами (обогреватели, сушилки) в административных зданиях

Практические советы

• Перед установкой убедитесь, что сечение провода не превышает 10 мм2 - иначе соединение будет ненадёжным
• При монтаже в плотно укомплектованных щитах используйте шахматное расположение - так проще подключать и обслуживать соседние автоматы
• Не используйте этот выключатель вместо автомата. Он не обладает функцией защиты от перегрузки или КЗ - всегда сочетайте его с подходящим автоматическим выключателем
• Проверьте положение рукоятки перед каждым включением - трёхпозиционная система требует внимательности, особенно при работе с резервом
• При необходимости замены - отключите питание полностью. Выключатель-разъединитель не создаёт видимый воздушный зазор при отключении, но физически разрывает цепь - всё равно действуйте по правилам безопасности
