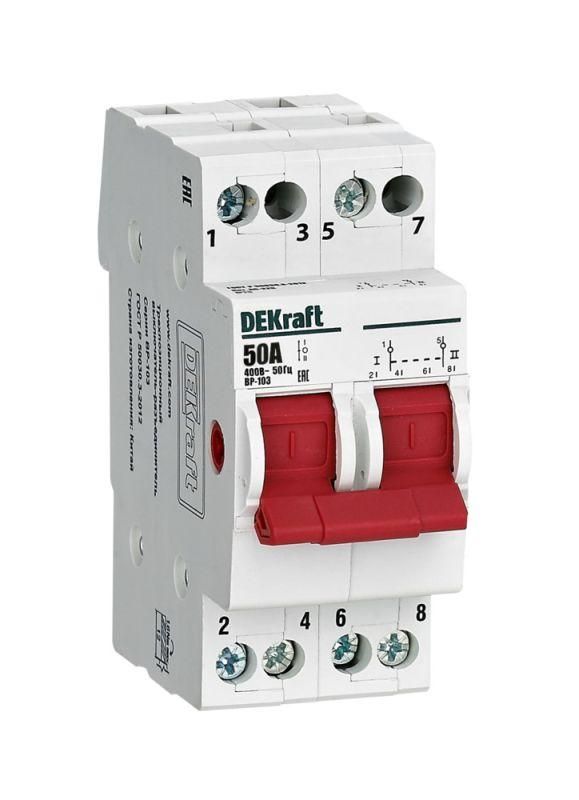

Трехпозиционный выключатель-разъединитель 2P 50A ВР-103 | 17211DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 2P 50A ВР-103 от DEKRAFT предназначен для ручного отключения и переключения электрических цепей в распределительных щитах. Этот аппарат обеспечивает безопасную изоляцию нагрузки при обслуживании и позволяет переключать питание между основной и резервной сетью. Артикул 17211dek соответствует серийному решению ВР-103, рассчитанному на работу в условиях промышленных и коммерческих объектов.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 50A ВР-103 используется для ручного включения и отключения электропитания отдельных групп потребителей с напряжением до 380 В переменного тока. Применяется в распределительных и учетно-распределительных щитах, особенно там, где требуется переключение между основным и резервным источником питания - например, в системах ручного ввода резерва (РВР). Подходит для объектов с постоянными нагрузками: насосные станции, системы вентиляции, освещение, оборудование на производстве.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 50 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не предназначены для отключения аварийных токов)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22B - для переключения двигателей и других индуктивных нагрузок

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикальном, горизонтальном или наклонном. Для подключения используются одножильные или многожильные провода сечением до 10 мм2. Клеммы расположены в шахматном порядке - это снижает риск случайного замыкания между фазами. Установка требует соблюдения минимального зазора между соседними устройствами для обеспечения теплоотвода и безопасности.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 2P 50A ВР-103 соответствует требованиям к категории применения AC-22B, что гарантирует надёжное переключение индуктивных нагрузок. Отключение происходит механически - при переводе рукоятки в среднее положение создаётся видимый разрыв цепи, необходимый для проведения работ по техобслуживанию. Однако устройство не имеет функции автоматического отключения при перегрузке или КЗ - для этого необходимо использовать дополнительные автоматы.

Преимущества

• Чёткая трёхпозиционная система: “вкл” - “выкл” - “резерв”, исключающая ошибочные действия
• Яркая красная рукоятка - легко определить текущее состояние даже в слабо освещённом щите
• Монолитная конструкция - высокая механическая прочность и долговечность
• Поддержка проводов до 10 мм2 - совместимость с типичными силовыми кабелями
• Длительная гарантия - 5 лет, что свидетельствует о качестве сборки

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно использование в паре с автоматическим выключателем
• Защита IP20 не допускает установку во влажных помещениях, на улице или в местах с повышенной запылённостью
• Не работает с токами выше 50 А - превышение может вызвать повреждение контактов
• Не имеет индикации состояния цепи - оператор должен ориентироваться только на положение рукоятки
• Не подходит для частого переключения (более 10–15 раз в день) - это сокращает срок службы контактной группы

Примеры использования

• Переключение питания насосной станции с основной сети на дизель-генератор при отключении электроэнергии
• Изолирование участка цепи перед плановым ремонтом оборудования на конвейере
• Ручное управление питанием системы вентиляции в административном здании
• Обеспечение безопасного отключения светового щита для замены ламп или датчиков

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - более тонкий провод может перегреваться, более толстый - не войдёт в клемму
• При установке нескольких таких выключателей рядом, оставляйте минимум 10 мм свободного пространства между корпусами для лучшего охлаждения
• Никогда не используйте этот аппарат как замену автоматическому выключателю - он не защищает от перегрузок
• Проверяйте положение рукоятки перед каждым включением - трёхпозиционная система требует внимательности
• Для удобства обслуживания рекомендуется нанести этикетки на щит: “Основная сеть”, “Резерв”, “Выключено”
