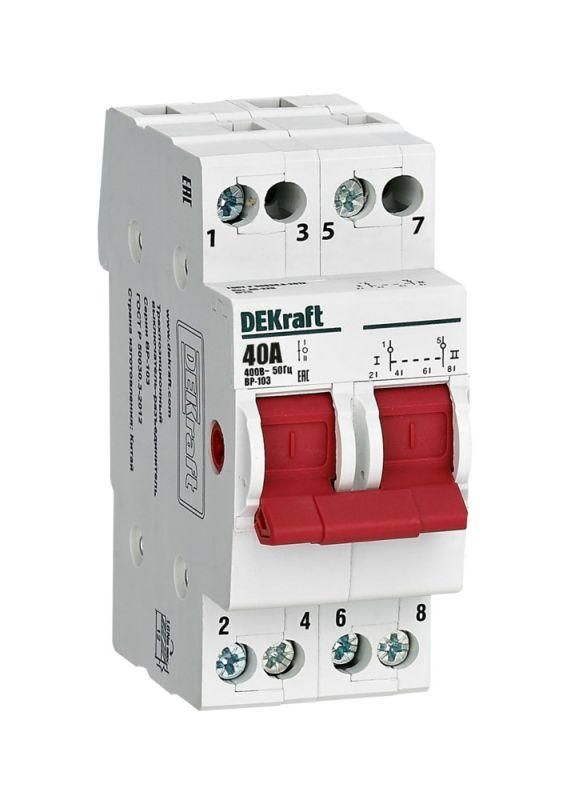

Трехпозиционный выключатель-разъединитель 2P 40A ВР-103 | 17210DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 2P 40A ВР-103 от DEKRAFT предназначен для ручного отключения и переключения электрических цепей до 400 В переменного тока. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах для управления групповыми нагрузками, в том числе при переходе между основным и резервным питанием.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 40A ВР-103 используется для безопасного отключения и переключения двухфазных цепей в распределительных и учётно-распределительных щитах. Подходит для ручного ввода резерва (РВР): позволяет перевести нагрузку с основной сети на резервную или вывести участок из работы для обслуживания. Применяется в объектах с низкой частотой переключений - жилые дома, административные здания, малые производства, где требуется механическая изоляция цепи.

Технические характеристики

• Номинальное напряжение: 380 В (AC)
• Номинальный ток: 40 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не предназначены для коммутации больших токов замыкания)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Установочные положение: любое (горизонтальное, вертикальное)
• Категория применения: AC-22B - для переключения двигателей и других индуктивных нагрузок
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2P 40A ВР-103 совместим со всеми стандартными DIN-рейками 35 мм. Монтируется в щитах с достаточным свободным местом - занимает два модуля. Для подключения используются одножильные или многожильные провода сечением до 10 мм2. Клеммы рассчитаны на затяжку отверткой - рекомендуется проверить надёжность фиксации после первого включения. Расположение клемм выполнено в шахматном порядке - это снижает риск случайного замыкания между фазами при плотной компоновке.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 2P 40A ВР-103 соответствует требованиям к устройствам категории AC-22B, что гарантирует устойчивость к импульсным нагрузкам при запуске двигателей. Отсутствие автоматического отключения делает его исключительно средством ручной изоляции - перед работой на оборудовании необходимо всегда использовать его для полного отключения питания. IP20 не обеспечивает защиту от внешних воздействий - не допускается установка во влажных помещениях или вне закрытых щитов.

Преимущества

• Чёткая трёхпозиционная система: “Вкл.” - “Выкл.” - “Резерв” - минимизирует ошибки при переключении
• Яркая красная рукоятка - легко определить состояние устройства даже в условиях слабого освещения
• Надёжная механическая блокировка - предотвращает одновременное включение основной и резервной линии
• Долгий срок службы - 60 месяцев гарантии подтверждают прочность конструкции
• Простота монтажа - не требует специальных инструментов или настроек

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Запрещён к использованию в качестве единственного средства защиты - обязательно нужен автоматический выключатель или предохранитель в цепи
• Не подходит для частых переключений - не рассчитан на интенсивную коммутацию (например, более 10–15 раз в день)
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах
• Подходит только для переменного тока - не работает с постоянным током

Примеры использования

• Переключение между городской сетью и генератором в автономной системе энергообеспечения
• Отключение группы освещения или оборудования для планового техобслуживания
• Изолирование цепи нагревательных элементов в промышленных тепловых установках
• Ручное управление насосами или вентиляторами в системах с резервированием

Практические советы

• Перед установкой проверьте соответствие сечения проводов - превышение 10 мм2 может повредить клеммы
• При сборке щита соблюдайте шахматное расположение - так легче избежать пробоя между фазами
• Обязательно пометьте каждую позицию рукоятки (“Основ”, “Выкл.”, “Резерв”) - это снижает риск человеческой ошибки
• Не используйте ВР-103 для коммутации токов выше 40 А - даже кратковременные перегрузки сокращают срок службы
• Проверяйте целостность контактов раз в год - особенно при работе с двигателями, которые вызывают дуговые процессы
