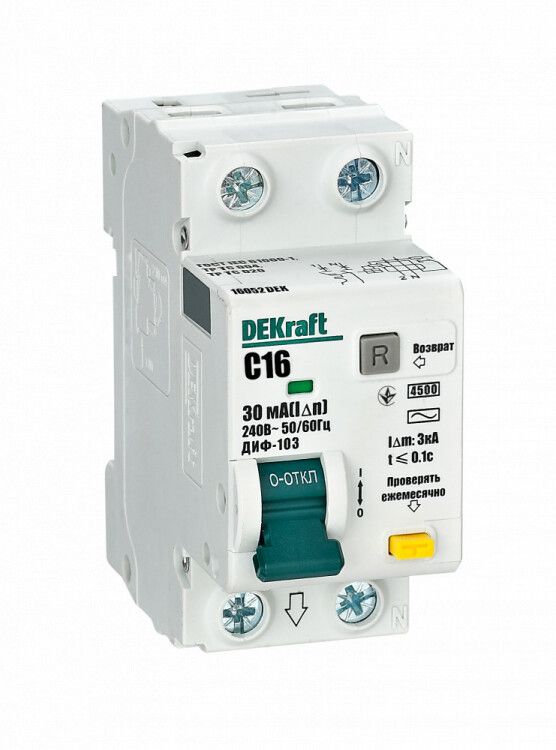

Автоматический выключатель дифференциального тока 1Р+N 16А 30мА тип AC C ДИФ-103 4.5кА - 16052DEK APC

Автоматический выключатель дифференциального тока ДИФ-103 1Р+N 16А 30мА типа AC с характеристикой C от DEKraft обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 совмещает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках, а также предохраняет проводку от повреждений из-за перегрузок и коротких замыканий.

Применяется в распределительных щитах жилых домов, квартир, офисов, производственных помещений, сельскохозяйственных объектов и инфраструктуры. Особенно актуален там, где есть риск контакта с заземлёнными металлическими корпусами - например, в ванных комнатах, кухнях, на открытых площадках, у оборудования с высокой влажностью.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может выдерживать без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока (стандартно для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, насосы)
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить цепь при аварийном токе короткого замыкания до этого значения
• Количество полюсов: 2 (1 фаза + N - нейтраль)
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних компонентов
• Частота: 50 Гц - соответствует стандартной сети в России и странах СНГ
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74,5 мм - требуемый запас места внутри щита
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 74,5 мм. Нейтральный проводник (N) обязательно подключается через клеммы устройства - он является частью схемы контроля утечки.

Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Фаза и ноль должны проходить через аппарат одновременно. Нельзя использовать этот выключатель в цепях с постоянным током или с импульсными утечками (например, от светодиодных драйверов или ИБП).

Безопатность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Применение 30 мА соответствует рекомендациям ПУЭ для защиты людей от поражения током. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Объединяет две функции - автомат и УЗО - в одном устройстве, экономя место в щите
• Высокая отключающая способность (4,5 кА) позволяет применять его даже в местах с возможными большими токами КЗ
• Кривая срабатывания “C” оптимальна для смешанных нагрузок: светильники, холодильники, стиральные машины
• Наличие нейтрали в конструкции исключает необходимость внешнего подключения нулевой шины к УЗО
• Производится компанией DEKraft - известным поставщиком электрооборудования для распределительных систем

Ограничения применения

• Не предназначен для цепей с постоянным током (DC) или сложными формами тока утечки (например, от инверторов, зарядных станций EV, некоторых LED-драйверов)
• IP20 не обеспечивает защиту от брызг, пыли или влаги - нельзя устанавливать вне закрытых щитов или в сырых условиях без дополнительной герметизации
• Не подходит для защиты групп с высоким пусковым током (например, мощные двигатели, компрессоры) - для них нужна характеристика D
• Требует правильного подключения нейтрали: если ноль будет обрываться или подключен не через него - защита не работает

Примеры использования

• Защита группы розеток в ванной комнате
• Щиток этажа в многоквартирном доме - для одной квартиры или нескольких розеточных контуров
• Распределительный щит на даче, в гараже или мастерской
• Щит управления насосной станцией или системы вентиляции
• Телекоммуникационные шкафы с оборудованием, требующим защиты от утечек

Практические советы

• Перед установкой проверьте, что нейтральный проводник действительно подведён к этому автомату - без него защита не активируется
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она имитирует утечку и проверяет исправность механизма
• Если в щите уже установлены другие автоматы, убедитесь, что ДИФ-103 имеет достаточную координацию по времени срабатывания - особенно если стоит перед основным вводом
• Не используйте его вместо главного вводного автомата - он не рассчитан на защиту всей нагрузки дома, только конкретной группы
• При замене старого УЗО на ДИФ-103 убедитесь, что новый аппарат точно соответствует по току (16 А), типу (AC) и количеству полюсов (1Р+N)
