Корпус металлический ЩРн-24з-1 36 УХЛ3 (ВхШхГ) 395x310x120мм TITAN 3 | MKM14-N-24-31-Z IEK

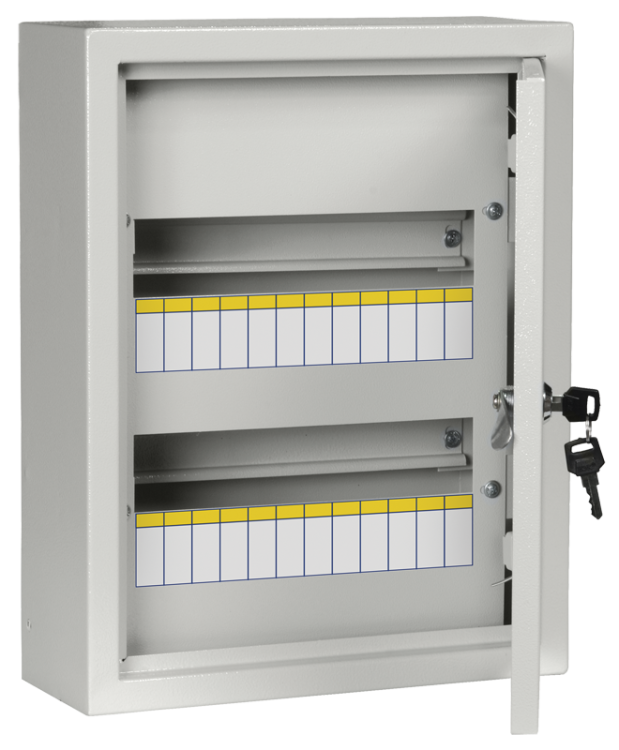

Корпус металлический ЩРн-24 (395х310х120 мм) IP31 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях внутренней установки. Артикул mkm14-n-24-31-z рассчитан на 24 модуля DIN, имеет три ввода кабеля и защищен от пыли и капель воды, что делает его подходящим решением для квартир, гаражей и офисов.

Назначение и область применения

Корпус металлический ЩРн-24 предназначен для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в системах распределения электроэнергии. Подходит для установки в жилых помещениях, бытовых и административных зданиях, гаражах, подъездах и других местах, где требуется компактный и надёжный щит. Применяется в сетях с номинальным током до 100 А. Не рекомендуется для улицы или помещений с высокой влажностью - степень защиты IP31 допускает только вертикальные капли воды.

Технические характеристики

• Габариты: 395×310×120 мм
• Количество модулей DIN: 24 (2 ряда по 12 модулей)
• Номинальный ток: 100 А
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C в помещениях с нормальной влажностью
• Наличие DIN-рейки: да, установлены две рейки
• Наличие замка: да, одноключевой
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Тип крышки: закрытого типа, плотно прилегает к раме
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-24 монтируется открытым способом - к стене с помощью дюбелей или саморезов. Отверстия для крепления предусмотрены на задней стенке. Для подключения кабелей используются три круглых ввода Ø31 мм снизу; при необходимости можно дополнительно просверлить отверстия в боковых стенках. Корпус не содержит внутренних элементов - всё оборудование устанавливается самостоятельно. Совместим со всеми стандартными модульными устройствами (шириной 17,5 мм на один модуль). Не требует специальных инструментов для сборки.

Безопасность и стандарты

Произведён в соответствии с техническими условиями YKM.001.2015. Сертифицирован для использования в РФ. Класс защиты IP31 обеспечивает предотвращение доступа к токоведущим частям посторонними предметами и защиту от конденсата и вертикального попадания воды. Материал корпуса - сталь с антикоррозийным покрытием, соответствует требованиям безопасности для электротехнических изделий. Наличие замка исключает случайное открытие дверцы.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной до 1 мм
• Удобная двухрядная компоновка - позволяет разместить больше оборудования в ограниченном пространстве
• Фиксированные вводы снизу упрощают прокладку кабелей из пола или нижнего этажа
• Запираемая дверца повышает безопасность в общественных и детских зонах
• Поддерживается совместимость с большинством российских и импортных модульных аппаратов
• Цена ниже аналогов с аналогичными характеристиками

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега или брызг
• Не подходит для помещений с постоянной повышенной влажностью (бани, прачечные, цеха с мойкой)
• Отсутствие встроенной вентиляции - при большой нагрузке возможен перегрев, особенно в закрытых шкафах
• Корпус некомплектный - не включает автоматы, УЗО, DIN-рейки (хотя они уже установлены), провода, клеммы
• Толщина стали 0,8–1,0 мм - недостаточна для промышленных объектов с риском механических ударов

Примеры использования

• Главный распределительный щит в квартире с 2–3 комнатами
• Щит освещения и розеток в гараже
• Распределительный щит на этаже многоквартирного дома
• Автоматизация системы отопления в коттедже
• Аварийное питание для насосов или сигнализаций в офисах

Практические советы

• Перед монтажом проверьте, чтобы вводные кабели имели внешний диаметр ≤31 мм - иначе не войдут в отверстия
• При использовании в холодных помещениях (например, гараже зимой) убедитесь, что внутри не образуется конденсат - он может вызвать короткое замыкание
• Для удобства обслуживания используйте этикетки на каждом автомате - корпус не имеет встроенного маркировочного поля
• Если планируете увеличить количество вводов - сверлите отверстия только в боковых стенках, не затрагивая заднюю панель с креплениями
• Щиты серии Titan от IEK хорошо сочетаются с продукцией того же бренда - например, автоматами iC60 или УЗО ABB
