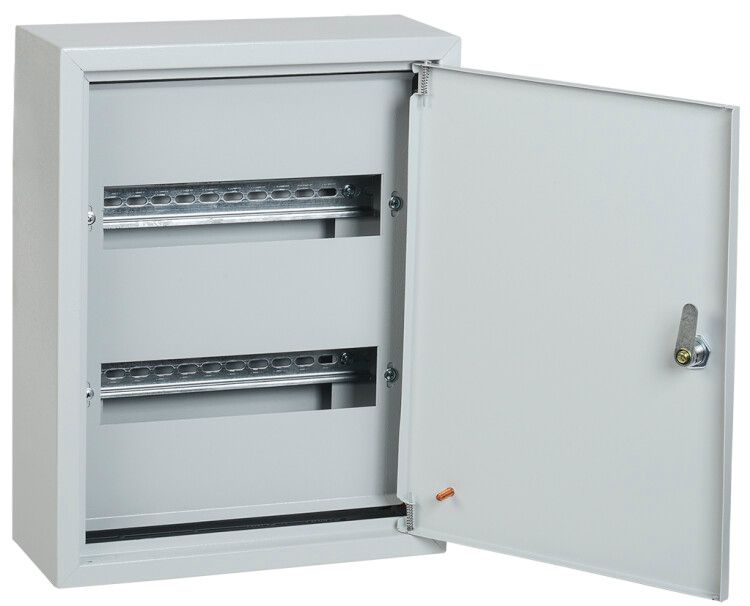

Корпус металлический ЩРн-24з (ВхШхГ) 395х310х120мм IP31 | MKM14-N-24-31-Z-G GENERICA IEK

Корпус металлический ЩРн-24з (395х310х120 мм) IP31 от GENERICA и IEK - это надёжная металлическая конструкция для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры в условиях промышленного и коммерческого использования. Подходит для открытой установки в помещениях с умеренным климатом.

Назначение и область применения

ЩРн-24з предназначен для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Он защищает электросеть от перегрузок и коротких замыканий. Применяется в цехах, офисах, жилых домах, на объектах ЖКХ и промышленности, где нужна компактная и прочная защита оборудования.

Технические характеристики

• Габариты: 395×310×120 мм - позволяет разместить до 24 модулей DIN
• Материал корпуса: сталь с порошковым покрытием - обеспечивает механическую прочность и коррозионную стойкость
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для неотапливаемых помещений
• Количество рядов: 2 - удобно для организации входных и групповых цепей
• DIN-рейка: да - встроенные рейки стандарта EN 60715 для быстрого крепления модулей
• Тип крышки: закрытого типа - герметичная, с фиксацией на петлях, предотвращает случайный доступ
• Цвет: серый - соответствует промышленным стандартам эстетики
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери функциональности

Совместимость и монтаж

ЩРн-24з совместим со всеми типами модульной аппаратуры, установленной на DIN-рейке шириной 35 мм. Монтаж осуществляется открытым способом - крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для правильной установки учтите посадочные размеры: глубина корпуса 120 мм требует свободного пространства перед шкафом минимум 150–200 мм для обслуживания. Крышка открывается на петлях, что упрощает проверку и ремонт.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP31 гарантирует безопасность при работе в условиях возможного попадания пыли и конденсата. Наличие закрытой крышки исключает случайный контакт с токоведущими частями при нормальной эксплуатации.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к экстремальным температурам - подходит для холодных складов и неотапливаемых зон
• Встроенная DIN-рейка снижает время монтажа
• Два ряда позволяют организовать четкую схему распределения нагрузок
• Серый цвет маскирует следы эксплуатации и легко сочетается с другими элементами

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не защищает от дождя и брызг
• Не рекомендуется использовать в средах с высокой запылённостью, химическими парами или агрессивными жидкостями
• Из-за малой глубины (120 мм) не подходит для крупных устройств с габаритами более 80 мм
• Не имеет встроенной системы вентиляции - при высокой плотности модулей возможен перегрев; требуется дополнительное охлаждение

Примеры использования

• Электрощит в цехе на конвейере - распределение питания между станками
• Щит освещения в административном здании - управление светом по этажам
• Вводный щит в многоквартирном доме - защита квартирных линий
• Аварийный щит в холодильной камере - работа при низких температурах

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и корпусе - используйте уровень для точной установки
• При большом количестве модулей (близком к 24) оставьте место для будущего расширения - проще добавить один выключатель, чем менять весь корпус
• Для работы при температурах ниже -40 C убедитесь, что все внутренние компоненты (например, автоматы) тоже рассчитаны на этот диапазон
• ЩРн-24з от GENERICA и IEK - это одна и та же модель в двух брендах; выбирайте по наличию на складе, качество и спецификации идентичны
• Артикул mkm14-n-24-31-z-g указывает на серию, количество модулей, степень защиты и цвет - сохраняйте его при заказе запчастей
