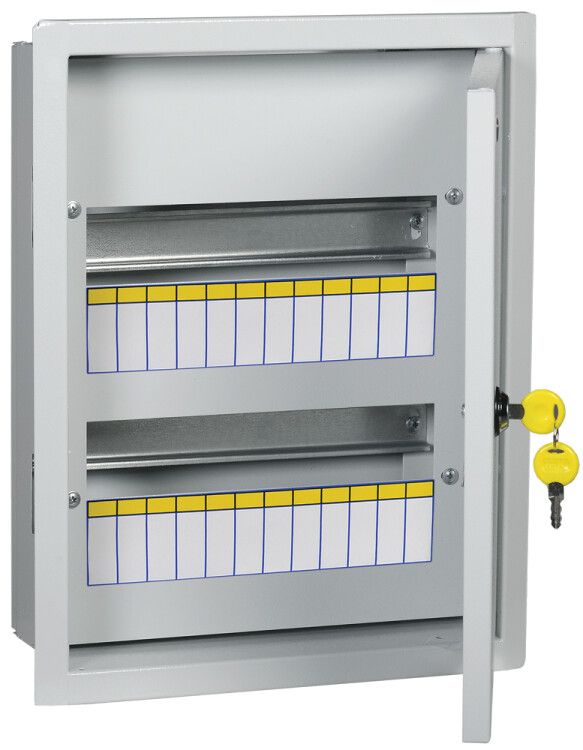

Корпус распределительный TITAN 3 ЩРв-24, 24 модуля, IP31 IEK MKM14-V-24-30-T

Корпус металлический ЩРв-24 (395х310х120 мм) IP31 от IEK - это встраиваемый распределительный щит из стали с 24 модулями DIN, рассчитанный на номинальный ток 100 А. Подходит для скрытой установки в стенах жилых и офисных помещений. Артикул mkm14-v-24-30-t соответствует серии TITAN.

Назначение и область применения

Корпус металлический ЩРв-24 предназначен для внутренней установки в стеновые ниши и используется для компоновки автоматических выключателей, УЗО, реле и других устройств в системах распределения электроэнергии. Применяется в квартирах, частных домах, административных зданиях и объектах коммерческой недвижимости. Подходит для создания однорядных и двухрядных электрощитов.

Технические характеристики

• Форм-фактор: 395×310×120 мм (Ш×В×Г)
• Глубина монтажа: 125 мм - позволяет устанавливать в стандартные ниши без выступа за поверхность стены
• Количество модулей DIN: 24 (2 ряда по 12 модулей каждый)
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикального капельного конденсата
• Номинальный ток: 100 А - допустимый максимальный ток через вводные устройства
• Количество вводов: 2 (по одному прямоугольному отверстию 140×30 мм сверху и снизу для ввода кабеля)
• DIN-рейка: установлены две рейки (стандарт EN 60715)
• Замок: есть, с ключом - предотвращает несанкционированный доступ
• Тип крышки: закрытого типа - герметичная дверца с уплотнителем
• Цвет: серый (RAL 7035)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРв-24 совместим со всеми типами стандартных DIN-рейки и устройствами шириной 17,5 мм (модуль 18 мм). Монтаж осуществляется исключительно способом скрытой установки - в подготовленную нишу в стене. Для фиксации используются крепёжные отверстия по периметру корпуса. Отдельно необходимо предусмотреть вывод кабелей через два готовых отверстия 140×30 мм - одно сверху, другое снизу. Корпус не имеет встроенных клеммных колодок - все элементы монтируются пользователем самостоятельно.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и прошёл проверку на механическую прочность и термостойкость. Класс защиты IP31 обеспечивает безопасность от случайного контакта с токоведущими частями при нормальных условиях. Наличие замка соответствует требованиям ГОСТ Р 50030.2 и снижает риск несанкционированного вскрытия. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-237/19).

Преимущества

• Оптимальная глубина 125 мм - легко встраивается даже в тонкие стены без необходимости углубления
• Две DIN-рейки позволяют равномерно распределить нагрузку и организовать двурядную компоновку
• Высокая надёжность стального корпуса - устойчив к деформациям и внешним воздействиям
• Запираемая дверца повышает безопасность в местах общего пользования
• Поддержка стандарта UXL3 - стабильная работа в помещениях с повышенной влажностью

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от прямого попадания воды
• Не рекомендуется использовать в средах с высокой запылённостью, агрессивными газами или химическими веществами
• Корпус некомплектный - не содержит автоматов, УЗО, клеммы, провода; всё оборудование монтируется отдельно
• Нет встроенного вентилирования - при большой тепловой нагрузке требуется принудительное охлаждение
• Не подходит для установки в помещениях с температурой ниже −25C или выше +40C

Примеры использования

• Главный распределительный щит в квартире с 2–3 комнатами
• Щит освещения и розеток в офисном помещении
• Распределительный щит на этаже многоквартирного дома
• Автоматизация системы отопления в коттедже
• Узлы управления насосами, вентиляцией, световым оборудованием

Практические советы

• Перед монтажом проверьте точные размеры ниши - корпус требует свободного пространства минимум 400×315×130 мм
• При прокладке кабелей используйте вводные сальники или пластиковые муфты - отверстия 140×30 мм не имеют заводской герметизации
• Для долговечности соединений применяйте медные кабели сечением не менее 10 мм2 на входе
• При использовании в сыром помещении (ванная, подвал) дополнительно смонтируйте конденсатоотвод и убедитесь в отсутствии протечек
• Артикул mkm14-v-24-30-t - единственный вариант в серии TITAN с такой глубиной и 24 модулями; аналоги от других брендов могут отличаться по форме креплений
