Корпус металлический ЩРв-36 (540х310х120мм) IP31 TITAN 3 IEK MKM14-V-36-30-T

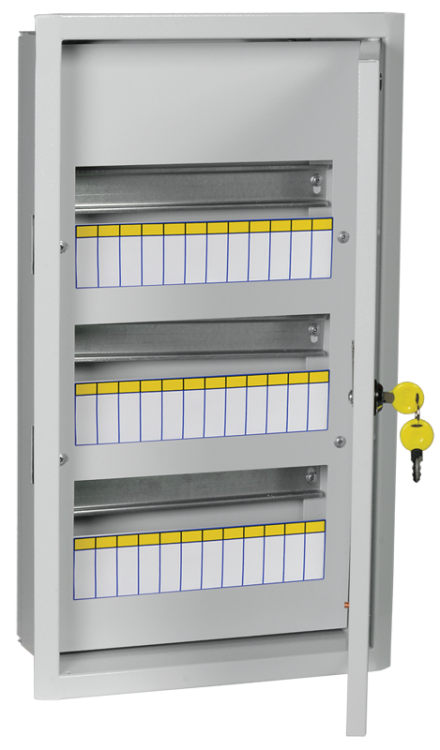

Корпус металлический ЩРв-36 (540х310х120 мм) IP31 от IEK — это встраиваемый распределительный щит из стали с 36 модулями DIN, рассчитанный на номинальный ток 100 А. Подходит для скрытой установки в стенах жилых и офисных помещений. Артикул mkm14-v-36-30-t соответствует серии TITAN.

Назначение и область применения

Корпус металлический ЩРв-36 предназначен для внутренней установки в стеновые ниши и используется для компоновки автоматических выключателей, УЗО, реле и других устройств в системах распределения электроэнергии. Применяется в квартирах, частных домах, административных зданиях и объектах коммерческой недвижимости. Подходит для создания одноквартирных и этажных щитов.

Технические характеристики

• Размеры: 540×310×120 мм (высота × ширина × глубина)
• Глубина монтажа: 125 мм — позволяет устанавливать в стандартные ниши без выступа за плоскость стены
• Количество модулей DIN: 36 — совместим с типовыми автоматами шириной 17,5 мм
• Номинальный ток: 100 А — максимальный допустимый ток через вводные устройства
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикального каплевого конденсата
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью
• Количество вводов: 2 — два прямоугольных отверстия 140×30 мм (сверху и снизу) для ввода кабеля
• DIN-рейка: есть, предустановленная
• Замок: да — с ключом для доступа к внутреннему оборудованию
• Тип крышки: закрытого типа — герметичная дверца с уплотнителем
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРв-36 рассчитан на скрытую установку в стену. Для монтажа требуется подготовить нишу размером минимум 550×320×130 мм с учётом зазора для фиксации. Корпус крепится к стене с помощью анкеров или саморезов через отверстия в боковых планках. DIN-рейка уже установлена — достаточно закрепить оборудование. Кабель вводится через два готовых отверстия сверху и снизу — можно использовать гильзы или вводные уплотнители. Не рекомендуется применять для наружной установки или в условиях постоянного воздействия воды.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-237/19. Степень защиты IP31 исключает попадание крупных сторонних предметов и конденсата, что снижает риск короткого замыкания. Наличие замка обеспечивает контроль доступа к токоведущим элементам. Материал корпуса — сталь с антикоррозийным покрытием — повышает долговечность в условиях повышенной влажности.

Преимущества

• Оптимальная глубина 125 мм — легко встраивается даже в тонкие перегородки
• Предустановленная DIN-рейка экономит время монтажа
• Два ввода (сверху и снизу) позволяют гибко организовать трассировку кабелей
• Запираемая дверца обеспечивает безопасность и соответствие правилам ЭБ
• Высокая прочность стали и толщина 0,8–1,0 мм обеспечивают механическую устойчивость
• Поддержка 36 модулей — хватает для комплексной системы защиты в многокомнатном жилье

Ограничения применения

• Не подходит для наружной установки — степень защиты IP31 не защищает от прямого попадания воды
• Не предназначен для установки в сырых помещениях (банях, подвалах без вентиляции)
• Комплектация некомплектная — внутри только корпус, рейка и дверь; автоматы, УЗО, клеммы и провода необходимо докупать отдельно
• Нет встроенных вентиляционных отверстий — при высоких нагрузках требует внешнего охлаждения или принудительной вентиляции

Примеры использования

• Главный распределительный щит в квартире с 3–4 комнатами
• Этажный щит в многоэтажном доме для групповой защиты
• Щит управления освещением в офисном здании
• Распределительный пункт на входе в коттедж с автономными контурами

Практические советы

• Перед монтажом проверьте глубину ниши — корпус не должен выступать за уровень стены
• При использовании кабелей большего диаметра используйте вводные уплотнители — они не входят в комплект
• Для увеличения надёжности соединений используйте клеммы с зажимами, а не просто скрутки
• При проектировании учтите, что 36 модулей — это максимум; если нужен запас, выбирайте модель на 48 или 72 модуля
• Артикул mkm14-v-36-30-t — один из самых популярных в серии TITAN; при замене убедитесь, что новый корпус имеет те же размеры и вводы
