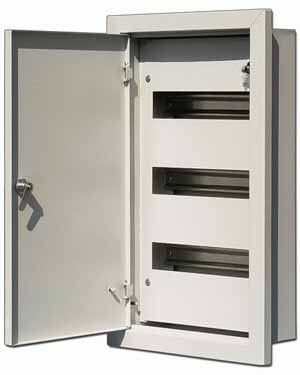

Корпус встраиваемый ЩРВ-36 550х330х120 36мод. IP31 метал. DEKraft 30103DEK APC

Корпус встраиваемый ЩРВ-36 550х330х120 36 модулей IP31 металлический с замком от бренда DEKraft - это готовый распределительный щит для скрытой установки в стену, рассчитанный на 36 модулей и номинальный ток до 125 А. Подходит для монтажа автоматических выключателей, УЗО, контакторов и других устройств в жилых, офисных и промышленных объектах.

Назначение и область применения

Щит распределительный ЩРВ-36 предназначен для компактного размещения модульной аппаратуры в стенах помещений. Он используется там, где важна эстетика и безопасность - например, в квартирах, административных зданиях, торговых центрах и на производстве. Благодаря скрытому монтажу и защищённому корпусу, он обеспечивает надёжную изоляцию токоведущих частей и удобство обслуживания.

Технические характеристики

• Количество модулей: 36 (стандарт 18 мм каждый)
• Формат: 3 ряда по 12 модулей
• Габариты: 550×330×120 мм (В×Ш×Г)
• Глубина монтажа: 105 мм - требует соответствующего углубления в стене
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые
• Количество вводов: 6 (3 отверстия сверху, 3 - снизу, диаметром 36 мм каждое)
• Наличие DIN-рейки: да, встроенная, для крепления модульных устройств
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Дверца: с замком и ключом, оснащена фальшпанелью для перекрытия токоведущих частей
• Нормативы: ГОСТ 14254-96 (IP31), ГОСТ 15150-69 (климатическое исполнение)

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматические выключатели, УЗО, реле времени, счетчики и т.д. Монтаж выполняется исключительно скрытым способом - в подготовленном нише стены. Для этого необходимо вырезать проём глубиной не менее 105 мм и размером 550×330 мм. Отверстия для ввода кабеля расположены сверху и снизу - можно использовать гофру, трубу или кабель-канал. После установки щита кабели заводятся через отверстия Ø36 мм, затем фиксируются зажимами внутри. Фальшпанель предотвращает случайный доступ к проводам во время работы.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ 14254-96 (защита IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Защита IP31 гарантирует, что внутрь не попадут крупные инструменты или пальцы, а также не повредят устройства капли воды, падающие вертикально. Наличие двух точек заземления - на дверце и корпусе - позволяет выполнить надёжное соединение системы TN-S/TN-C-S. Замок и ключ обеспечивают контроль доступа, особенно важно для общественных и коммерческих объектов.

Преимущества

• Жесткая стальная конструкция - устойчивость к механическим воздействиям
• Встроенные DIN-рейки и шины N/PE - экономия времени при сборке
• Фальшпанель - снижает риск поражения током при работе рядом с щитом
• Два уровня ввода (сверху и снизу) - гибкость прокладки кабелей
• Замок с ключом - предотвращает несанкционированный доступ
• Серый цвет RAL 7035 - гармонирует с большинством интерьеров

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, брызг и пыли
• Не рекомендован для высоковлажных сред (ванная, баня, подвалы с постоянной сыростью)
• Требует подготовки ниши в стене - нельзя монтировать на поверхность
• Номинальный ток 125 А ограничен - не подходит для мощных промышленных систем выше 25 кВт
• Комплектация некомплектная - все элементы (DIN-рейки, шины, болты) есть, но ключи и крепёж для кабелей не входят

Примеры использования

• Распределительный щит в многоквартирном доме - для групп освещения, розеток и бытовой техники
• Административное здание - управление светом, HVAC, сигнализацией
• Магазин или кафе - питание холодильного оборудования, POS-терминалов, освещения
• Производственный участок - распределение питания на маломощные станки, датчики, контроллеры

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 105 мм, иначе щит не войдёт
• Используйте кабельные вводы с уплотнителями - даже при IP31 это продлит срок службы
• Подключите шину PE к корпусу и дверце одновременно - это обязательное условие безопасности
• Не забудьте оставить свободное место вокруг щита - для вентиляции и последующего обслуживания
• При использовании в условиях с возможным запылением - регулярно проверяйте состояние фальшпанели и герметичность вводов
• Артикул 30103dek - сохраняйте его при заказе запчастей или аналогов
