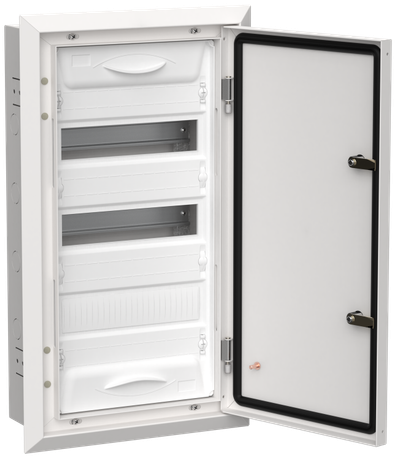

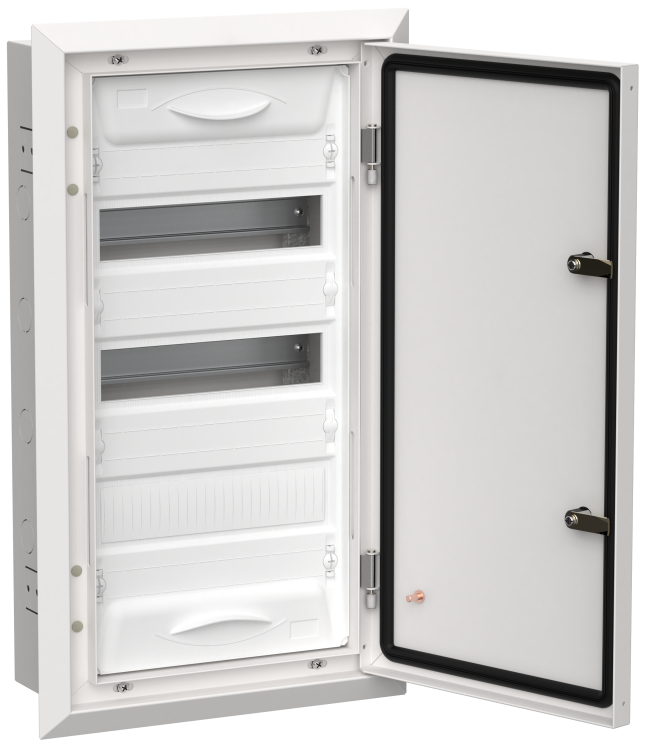

Корпус ЩРв-36 (1х36) TITAN 5 630х365х130 IP31 бел. метал. IEK TI5-50-V-036-31

Корпус металлический ЩРв-36 (1х36) 630х365х130 мм IP31 белый (одна дверь) от бренда IEK - это надёжная основа для сборки распределительного щита в помещениях с умеренной влажностью. Артикул ti5-50-v-036-31 соответствует серии TITAN 5 и предназначен для монтажа модульной аппаратуры в системах до 400 В.

Назначение и область применения

Корпус ЩРв-36 используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии в однофазных и трёхфазных сетях 230/400 В. Подходит для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, административных зданиях и на объектах с ограниченным доступом - там, где важна компактность и скрытая установка.

Технические характеристики

• Габариты: 630×365×130 мм - позволяет разместить до 36 модулей DIN
• Количество модулей DIN: 36 - рассчитан на установку 36 стандартных устройств шириной 17,5 мм
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Способ монтажа: скрытой установки - встраивается в стену, требует подготовленного нишевого отверстия
• Количество рядов: 3 - три горизонтальных уровня для удобной компоновки оборудования
• Цвет: белый - сочетается с интерьерными решениями, снижает визуальную заметность
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Наличие DIN-рейки: да - предустановленная рейка для фиксации модульной аппаратуры
• Тип крышки: закрытого типа - одна дверца с замком для безопасности и герметичности

Совместимость и монтаж

Корпус ЩРв-36 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-2 и IEC 60898. Для монтажа необходимо:

• Подготовить в стене нишу глубиной не менее 130 мм
• Убедиться, что ширина и высота отверстия позволяют свободно поместить корпус (630×365 мм)
• Фиксировать корпус анкерами или дюбелями через отверстия в задней стенке
• Не использовать для наружной установки - IP31 не защищает от прямого попадания дождя или пыли

После установки рекомендуется проверить плотность прилегания дверцы и целостность уплотнителей, если они предусмотрены конструкцией.

Безопасность и стандарты

Корпус ЩРв-36 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Конструкция исключает случайный контакт с токоведущими частями при закрытой дверце. Напряжение эксплуатации - до 400 В переменного тока. Серия TITAN 5 прошла сертификацию в рамках системы обязательного подтверждения соответствия ЕАЭС.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Предустановленная DIN-рейка экономит время при сборке
• Скрытое исполнение сохраняет эстетику интерьера
• Белый цвет маскирует щит в светлых помещениях
• Трёхрядная компоновка упрощает организацию цепей (фазы, ноль, земля)

Ограничения применения

• Не подходит для установки на улице, в сырых помещениях или местах с постоянным воздействием воды - степень защиты IP31 недостаточна
• Не предназначена для взрывоопасных сред (не имеет маркировки Ex)
• Не рекомендован для помещений с высоким уровнем запыления - частицы могут попадать внутрь через вентиляционные каналы
• Ограниченная глубина (130 мм) не позволяет установить крупногабаритные устройства, такие как мощные преобразователи частоты или большие АВ

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Щит освещения и розеток в многоквартирном доме
• Распределительный щит на этаже коммерческого здания
• Локальный щит управления для группы бытовых приборов

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения внутри корпуса - минимальный радиус изгиба - 50 мм
• При планировании компоновки оставьте 1–2 свободных модуля для будущего расширения
• Используйте термоусадочные трубки и клеммы с маркировкой - это ускорит диагностику и обслуживание
• Не забудьте подключить заземление к специальному контакту на корпусе - он есть в конструкции ЩРв-36
• Для длительной работы в условиях повышенной температуры (выше +40 C) убедитесь в наличии естественной вентиляции вокруг корпуса
