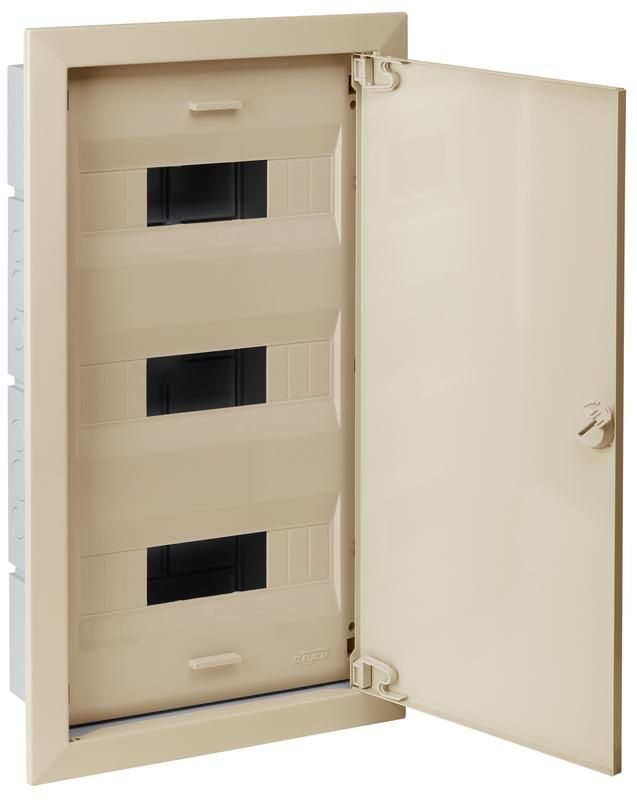

Щиток СП Тусо 36мод. с метал. двер. 580х325х103мм беж. Ruvinil 68136МБЖ TYCO

Щиток распределительный сборный на 36 модулей с металлической дверью 580x325x103 мм бежевый - компактная и прочная корпусная конструкция от бренда Ruvinil (арт. 68136мбж), предназначенная для установки автоматических выключателей, УЗО и других устройств в условиях повышенной механической нагрузки или требований к защите от внешних воздействий.

Назначение и область применения

Щиток распределительный сборный на 36 модулей с металлической дверью используется для централизованного управления электрооборудованием внутри помещений. Подходит для монтажа в жилых домах, офисах, производственных помещениях и объектах коммунальной инфраструктуры. Металлическая дверь обеспечивает дополнительную защиту от случайного доступа и повреждений, что делает щиток 68136мбж предпочтительным выбором там, где важна безопасность и долговечность.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Габариты корпуса: 580×325×103 мм (Ш×В×Г)
• Материал корпуса: металл (сталь с порошковым покрытием)
• Цвет: бежевый
• Степень защиты IP40 - защита от контакта с внутренними частями и твердыми предметами более 1 мм, но не герметичен
• Дверь: металлическая, с замком
• Крепление: на стену (наличие кронштейнов и отверстий для монтажа)

Совместимость и монтаж

Щиток 68136мбж совместим со всеми стандартными DIN-рейками шириной 35 мм. Все устройства на 1–2 модуля (Автоматические выключатели, УЗО, реле напряжения) устанавливаются без проблем. Для монтажа требуется минимум два самореза через отверстия в задней стенке. Обратите внимание: глубина корпуса 103 мм позволяет разместить большинство устройств, но некоторые модели с крупными клеммниками или дополнительными модулями могут потребовать проверки габаритов перед установкой. Дверь открывается на 90° - удобно для обслуживания, но требует свободного пространства спереди.

Безопасность и стандарты

Щиток распределительный сборный соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Металлический корпус обеспечивает заземление при правильном подключении PE-проводника к специальному болтовому контакту внутри корпуса. Открытые части под напряжением недоступны при закрытой двери - соблюдены нормы безопасности для персонала.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Защита от несанкционированного доступа благодаря запирающейся двери
• Удобная организация проводки: есть места для фиксации кабелей и выводов
• Эстетичный бежевый цвет легко сочетается с интерьером
• Поддерживает до 36 стандартных модулей - достаточно для сложных систем учета и защиты

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP40 не защищает от воды и пыли в открытых условиях
• Не рекомендован для мест с высокой влажностью (например, банях, подвалах без вентиляции)
• Максимальная глубина 103 мм исключает использование некоторых крупногабаритных устройств (например, многофункциональных счетчиков с внешними интерфейсами)
• Не имеет встроенной системы охлаждения - при большой плотности установки оборудования возможен нагрев; требуется контроль температурного режима

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Щиток для группового управления освещением и розетками в административном здании
• Распределительный пункт на производстве для питания станков и автоматики
• Аварийный щиток с УЗО и автоматами для быстрого отключения участка сети

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 36 модулей - учтите, что некоторые автоматы занимают 2 или даже 3 модуля
• Используйте термоусадочные трубки и маркировку для проводов - так проще обслуживать щиток 68136мбж в будущем
• Обязательно подсоедините заземляющий провод к шине внутри корпуса - это гарантирует безопасность при пробое изоляции
• Оставьте около 15 см свободного пространства перед дверью для комфортного открывания и диагностики
• Если планируете увеличить количество устройств позднее - выбирайте щиток с запасом по модулям; 36 - оптимально, но не бесконечно
