Корпус ЩРв-36 (1х36) TITAN 5 630х365х130 IP31 метал. сер. IEK TI5-50-V-036-31-7035

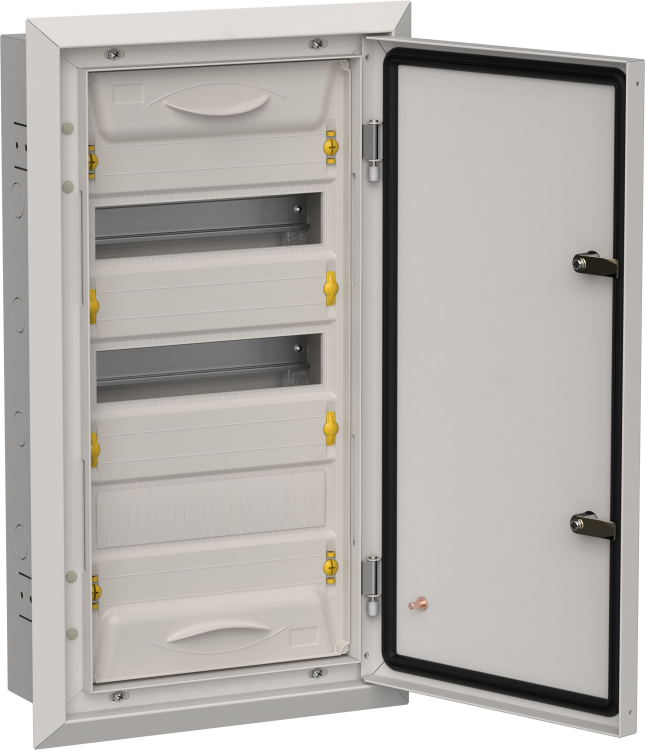

Корпус металлический ЩРв-36 (1х36) 630х365х130 мм IP31 серый (одна дверь) от бренда IEK - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-036-31-7035 предназначен для скрытой установки в стенах и подходит для систем электроснабжения до 400 В. Корпус ЩРв-36 обеспечивает механическую защиту оборудования и устойчив к внешним воздействиям в помещениях.

Назначение и область применения

Корпус ЩРв-36 используется для монтажа распределительных щитов в жилых, коммерческих и промышленных зданиях. Он служит для ввода электроэнергии, её дальнейшего распределения и защиты цепей от перегрузок и коротких замыканий. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке. Применяется внутри помещений с нормальной влажностью - например, в подъездах, технических шкафах, котельных, офисах.

Технические характеристики

• Габариты: 630×365×130 мм (высота × ширина × глубина)
• Количество модулей DIN: 36 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: 3 (расположение модулей - три вертикальные колонки)
• Способ монтажа: скрытая установка в стене
• Тип крышки: закрытого типа, с одной дверцей
• Срок службы: 15 лет при соблюдении условий эксплуатации
• DIN-рейка: встроена, из стали, рассчитана на нагрузку 36 модулей

Совместимость и монтаж

Корпус ЩРв-36 совместим со всеми типами модульной аппаратуры, соответствующей стандарту EN 60947 и ГОСТ Р 50030. Монтаж выполняется в подготовленную нишу в стене. Размеры ниши должны быть минимум на 5–10 мм больше габаритов корпуса для удобной установки и фиксации. Крепление осуществляется через предварительно установленные кронштейны или анкерные болты. После монтажа корпус герметично закрывается дверью. Для проводки используйте кабели сечением до 16 мм2 - входные отверстия рассчитаны на стандартные кабельные вводы.

Безопасность и стандарты

Корпус ЩРв-36 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 исключает попадание крупных инородных частиц и защищает от конденсата и вертикальных потоков воды - что важно для внутренней установки. Материал корпуса - сталь с антикоррозийным покрытием - повышает долговечность и безопасность при длительной эксплуатации.

Преимущества

• Увеличенная глубина (130 мм) позволяет легко размещать устройства с большими габаритами, такие как многофункциональные автоматы или УЗО с высокой мощностью
• Трёхрядная компоновка оптимизирует пространство - удобнее прокладывать провода между рядами
• Порошковое покрытие снижает риск коррозии и улучшает эстетику
• Жесткая конструкция корпуса обеспечивает устойчивость к деформациям при монтаже и последующей эксплуатации
• Совместимость с продукцией серии TITAN 5 и другими изделиями IEK - можно использовать одинаковые элементы крепления и аксессуары

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для улицы, дождя или повышенной влажности
• Не рекомендован для мест с постоянными ударными нагрузками, вибрацией или химически активной средой
• Не поддерживает открытую установку - требует углубления в стену; нельзя крепить на поверхность
• Ограниченная глубина (130 мм) не позволяет разместить крупные преобразователи частоты или силовые блоки свыше 80 мм

Примеры использования

• Главный распределительный щит в многоквартирном доме - ввод 380 В, распределение по этажам
• Щит освещения в офисном здании - управление светом по зонам
• Распределительный щит на участке производства - питание станков, конвейеров, насосов
• Аварийный щит в подвале - резервное питание и защита от перегрузок

Практические советы

• Перед монтажом проверьте соответствие глубины ниши - корпус не должен торчать из стены
• Используйте пластиковые вставки для кабельных вводов, чтобы избежать повреждения изоляции
• При прокладке проводов оставляйте запас длины - особенно для перемещаемых устройств, таких как УЗО
• Для удобства обслуживания размещайте часто используемые автоматы в первом ряду
• Не забудьте про заземление: корпус имеет точку заземления - подключите медный провод 10 мм2 к клемме внутри
• При заказе нескольких корпусов ЩРв-36 от IEK - выбирайте один артикул ti5-50-v-036-31-7035 для унификации системы
